사양 정보
-
Accuracy
Standard 0.2%
Optional 0.1% -
Process temperature
-10°C...100°C
(14°F...212°F) -
Pressure measuring range
100 mbar...10 bar
(1.5 psi...150 psi) -
Process pressure / max. overpressure limit
40 bar (600 psi)
-
Main wetted parts
Alloy C
316L
optional coating AuPt -
Max. measurement distance
100m (328ft) H2O
-
Material process membrane
316L, AlloyC
Gold-Rhodium -
Measuring cell
100 mbar...10 bar
(1.5 psi...150 psi)
적용 분야

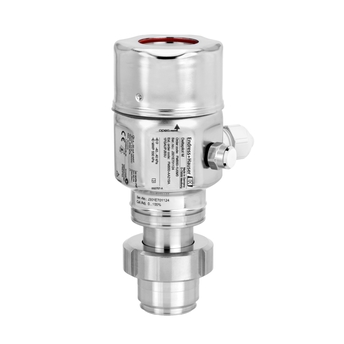

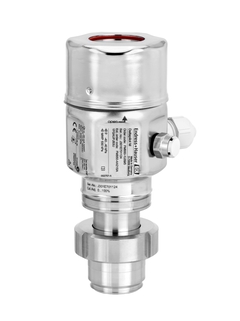

응결 방지 Contite 측정 셀이 장착된 컴팩트한 Deltapoint FMB50은 일반적으로 프로세스와 위생 어플리케이션에서 사용됩니다.
개방 또는 폐쇄 컨테이너 내 액체와 페이스트 같은 유체의 레벨을 측정하기 위한 압력 센서이며, 거품이 형성되어도 측정은 이에 영향을 받지 않습니다. SIL2 안전 시스템용입니다.
레벨 및/또는 압력 측정용.
프로세스 연결부: 나사, 플랜지 및 플러시 장착 위생 연결부
프로세스 온도: –10 ~ +100°C (14 ~ 212°F) (최대 30분 동안 +135°C (275°F))
측정 범위: 0.1 ~ 10bar (1.5 ~ 150psi)
정확성: ±0.2%, ±0.1% (옵션)
국제 방폭 인증, 오버필 방지 WHG, SIL, 위생 인증
장점
응결에 강하고, 기준 정확도가 높은 밀봉된 Contite 측정 셀: (±0.2% (옵션 ±0.1%)) 및 온도 효과 최소화
모듈식 설계로 디스플레이 또는 전자 장치를 간편하게 교체 가능
원활하게 개별 시스템에 통합 가능(HART/PA/FF)
HART, PROFIBUS PA, FOUNDATION Fieldbus와 함께 로컬 디스플레이, 4~20mA 출력을 통해 메뉴 지침에 따라 간편하게 시운전
다양한 승인을 획득하여 전세계에서 사용 가능
