사양 정보
-
Input
0/4…20 mA / HART
feeding/not feeding -
Output
0/4…20 mA / HART
active/passive -
Power Supply
24...230 V AC/DC
적용 분야
액티브 배리어는 4~20mA/HART 신호의 전송 및 갈바닉 절연에 사용됩니다. 이 장치에는 2선식 또는 4선식 트랜스미터를 직접 연결할 수 있는 액티브/패시브 전류 입력이 있습니다. 장치의 출력은 능동 또는 수동으로 작동할 수 있습니다. 그러면 전류 신호는 PLC/컨트롤러 또는 플러그형 나사 또는 푸시인 단자(옵션)에서 추가 계측을 위해 사용할 수 있습니다.

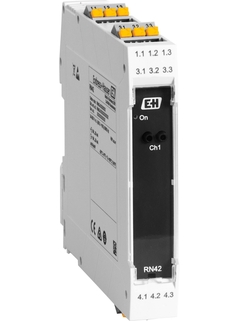

1채널 액티브 배리어, 광범위한 전원 공급 장치
아날로그 0/4~20mA 신호의 전송 및 갈바닉 절연
방폭 지역에서의 본질 안전 [Ex-ia] 신호(선택 사항)
HART® 통신 신호의 양방향 전송
2선식 또는 4선식 계기에 대한 입력 공급 또는 공급하지 않음
액티브 또는 패시브 신호 출력
주변 온도 범위: -40 ... 60 °C(-40 ... 140 °F)
장점
-
19.2~253V AC/DC 의 광범위한 전원 공급 장치
-
플러그인 단자를 통한 빠르고 간편한 배선
-
IEC 61508에 따른 최대 SIL 2(SC3)의 안전 지향적 애플리케이션을 위한 옵션
-
Ex Zone 2에 옵션으로 설치 가능
-
효율적인 공간 활용을 위한 17.5mm(0.69인치)의 컴팩트한 하우징 너비
-
180° 회전 설치 옵션(상단 또는 하단의 전원 공급용 단자)
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
.jpg "Automatic dosing system for the water quantity of a reverse osmosis system")
최다 다운로드
-
-
기술 정보(TI)
TI RN42
영어 버전 - 06/2024
Active barrier
EN KO 20/06/202401/06/2021언어:
영어
버전:
20/06/2024
파일 크기:
683.7 KB
파일 이름:
TI01584KEN_0224-00.pdf
-
-
-
요약 지침서(KA)
KA RN42
한국어 버전 - 06/2024
액티브 배리어, 4~20 mA용 1채널, 24~230 V <sub>AC/DC</sub> 및 능동/수동 입력 및 출력의 HART® transparent, 옵션으로 SIL 및 Ex 지원
EN KO 21/06/202426/12/202220/12/202124/06/2021언어:
한국어
버전:
21/06/2024
파일 크기:
1.1 MB
파일 이름:
KA01509KKO_0424-00.pdf
-
42 설명서
-
-
기술 정보(TI)
TI RN42
Active barrier
EN KO 20/06/202401/06/2021언어:
영어
버전:
20/06/2024
파일 크기:
683.7 KB
파일 이름:
TI01584KEN_0224-00.pdf
-
-
-
사용 설명서(BA)
BA RN42
Active barrier, 1-channel for 4 to 20 mA, HART® transparent with
24 to 230 V (AC/DC) and active/passive input and output,
optionally with SIL and ExEN KO 21/06/202402/06/2021언어:
영어
버전:
21/06/2024
파일 크기:
1.1 MB
파일 이름:
BA02090KEN_0224-00.pdf
-
-
-
요약 지침서(KA)
KA RN42
액티브 배리어, 4~20 mA용 1채널, 24~230 V <sub>AC/DC</sub> 및 능동/수동 입력 및 출력의 HART® transparent, 옵션으로 SIL 및 Ex 지원
EN KO 21/06/202426/12/202220/12/202124/06/2021언어:
한국어
버전:
21/06/2024
파일 크기:
1.1 MB
파일 이름:
KA01509KKO_0424-00.pdf
-
-
-
Ex 안전 지침서(XA)
Control drawing CSA AIS NIFW Cl. 1, Div.2
Control drawing CSA
AIS NIFW
Cl. 1, Div.2언어:
영어
버전:
20/07/2021
파일 크기:
65.9 KB
파일 이름:
10000011794.pdf
-
-
-
Ex 안전 지침서(XA)
RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN KO 26/09/2022언어:
영어
버전:
26/09/2022
파일 크기:
366.1 KB
파일 이름:
XA03020KEN_0122-00.pdf
-
-
-
Ex 안전 지침서(XA)
XA RN22, RN42
Ex tc IIIC Dc
EN KO 31/01/2023언어:
영어
버전:
31/01/2023
파일 크기:
360.2 KB
파일 이름:
XA03109KEN_0123-00.pdf
-
-
-
Ex 안전 지침서(XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN KO 24/05/2023언어:
영어
버전:
24/05/2023
파일 크기:
363.8 KB
파일 이름:
XA03134KEN_0123-00.pdf
-
-
-
Ex 안전 지침서(XA)
RN22, RN42
II(1)G [Ex ia Ga] IIC
II(1)D [Ex ia Da] IIIC
II3G Ex ec IIC GcEN KO 15/05/202321/03/202219/07/202130/04/2021언어:
한국어
버전:
19/07/2021
파일 크기:
1015.5 KB
파일 이름:
XA02086KKO_0221-00.pdf
-
-
-
Ex 안전 지침서(XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN KO 17/10/2023언어:
한국어
버전:
17/10/2023
파일 크기:
1019.5 KB
파일 이름:
XA03199KKO_0123-00.pdf
-
-
-
기능 안전(FY)
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits,
HART-transparentEN KO 29/10/202115/01/2021언어:
영어
버전:
29/10/2021
파일 크기:
2.3 MB
파일 이름:
FY01034KEN_0221-00.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 3pol. DIN rail screw
-
further parts
주문 코드71505345 -
-
Terminal set 3pol. DIN rail push-in
-
further parts
주문 코드71505346 -
-
Flap 17.5 W25 DIN rail housing
-
further parts
주문 코드71505348 -
