멀티포인트 온도 센서

모든 산업 분야에서 사용할 수 있는 멀티포인트 온도 센서

RTD 및 thermocouple 센서가 포함된 멀티포인트 어셈블리는 저압에서 고압 공정 원자로뿐 아니라 저장 탱크에 이르기까지 중요한 응용 분야에서 신뢰할 수있는 온도 측정 및 안전한 작동이 가능합니다. 당사의 표준화된 제품은 고객 사양에 맞게 설계되었으며 최적화된 공정 제어, 플랜트 가용성, 효율성 및 안전성 증대를 위한 상세한 온도 프로파일을 제공합니다.

포트폴리오 설명

엔드레스하우저는 다양한 어플리케이션에서 사용할 수 있는 표준화된 맞춤형 모듈식 멀티포인트 온도계를 제공합니다.
엔드레스하우저의 멀티포인트 온도계 포트폴리오는 다음과 같이 구성됩니다.

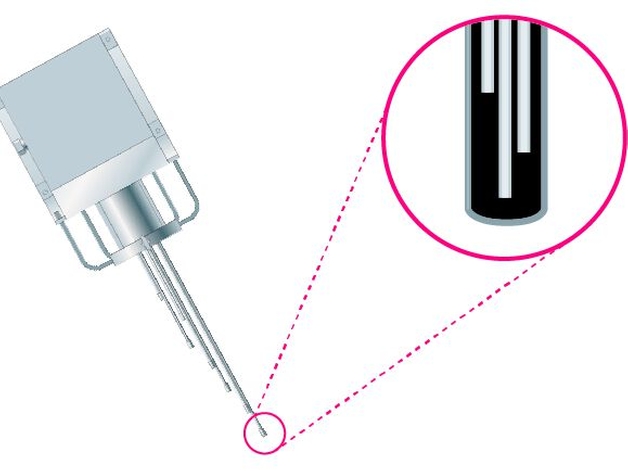

  • 사용자 요구에 맞게 3D 프로파일링이 가능한 유연한 센서(써모웰 탑재 또는 미탑재) – MultiSens Flex

  • 직선 프로파일 센서(메인 써모웰 탑재 또는 미탑재) – MultiSens Linear

  • 얇은 구경 센서 – MultiSens Slim

  • 직선 번들 센서(로프 위나 도관 안에 설치) – MultiSens Bundle

재질 선택, 기계적 설계, 열 처리 및 구축 기술은 제품 최적화 측면에서 최첨단 기술입니다.

설계에 따라 다음 멀티포인트가 제공될 수 있습니다.

  • 트랜스미터 탑재 또는 미탑재

  • 진단 챔버 탑재 또는 미탑재

  • RTD(저항 온도 감지기) 또는 TC(써모커플) 센서 탑재

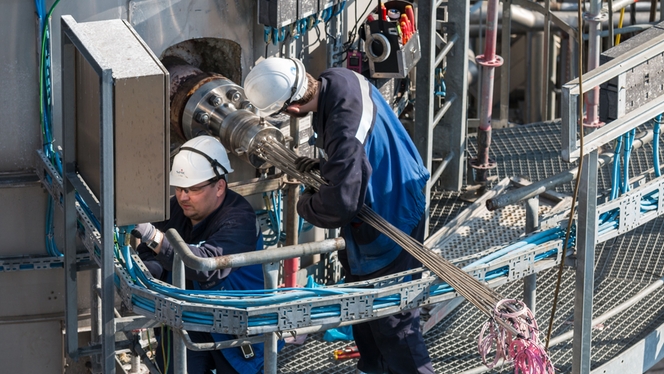

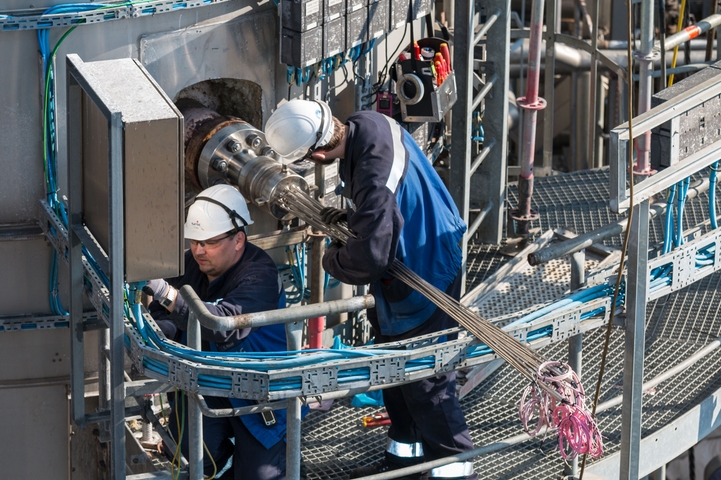

모든 산업을 위한 멀티포인트 온도계 ©Endress+Hauser
iTHERM MultiSens 선형 TMS12 : 오일 및 가스 응용 분야에 적합한 견고한 멀티포인트 온도계 ©Endress+Hauser
iTHERM MultiSens 슬림 TMS21 : 화학적 응용을위한 최소 침습 멀티포인트 온도계 ©Endress+Hauser

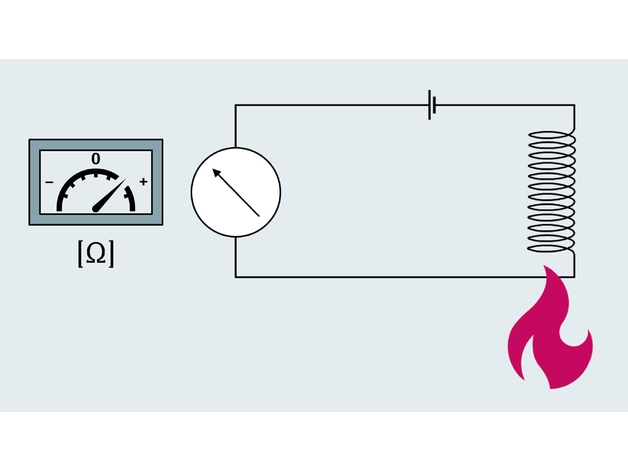

RTD - 저항 온도 감지기: 측정 원리

RTD 센서는 온도 변화에 따라 전기 저항을 변화시킵니다. RTD 센서는 -200 °C와 약 600 °C 사이의 온도 측정에 적합하고, 측정 정확성과 장기 안전성이 우수하여 널리 사용되고 있습니다. 가장 많이 사용되고 있는 센서 부품은 Pt100입니다. 엔드레스하우저의 RTD 센서는 IEC 60751 Accuracy Class A를 충족합니다.

프로세스 자동화에서는 두 가지 온도 측정 원리가 표준으로 사용되고 있습니다.

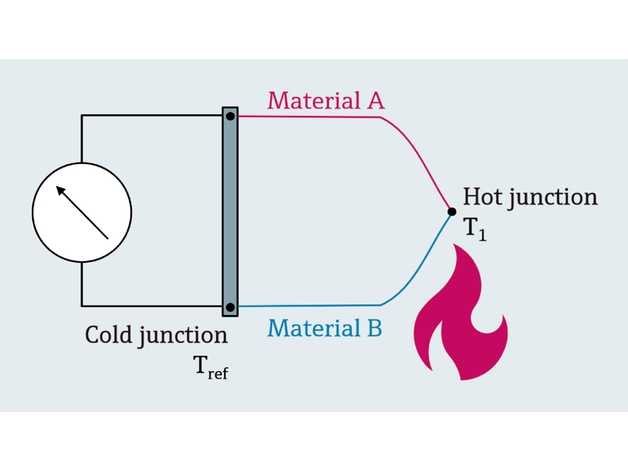

TC - 써모커플: 측정 원리

써모커플은 한 끝단에 2가지 금속이 연결된 부품입니다. 연결부와 자유단이 서로 다른 온도에 노출된 경우 개구단 에서의 제백(Seebeck) 효과로 인해 전위(열전능)가 발생합니다. 이른바 써모커플 기준표(IEC 60584 참조)에 따라 연결부의 온도(접점 온도)를 확인할 수 있습니다.

써모커플은 -270°C ~ +1100 °C의 온도를 측정하는데 적합하고, 응답 시간이 빠르며 진동에 강합니다.

장점

  • 각각의 어플리케이션용으로 설계된 측정 시스템

  • 리액터와 베셀의 직선 또는 3D 온도 프로파일 측정

  • 고온/고압 프로세스 및 부식성 유체를 위한 설계 및 재질 선택
