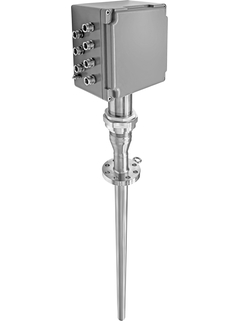

iTHERM TMS11 MultiSens Linear Multipoint

iTHERM TMS11 MultiSens Linear Multipoint ©Endress+Hauser

1차 써모웰이 장착된 모듈식 직선형 TC 및 RTD 멀티포인트 온도계

정유/가스 및 화학 어플리케이션을 위한 iTHERM TMS11 MultiSens 직선형 멀티포인트 온도계는 가장 엄격한 안전 기준을 준수하면서 다양한 시나리오에 따라 맞춤화가 가능한 제품입니다. 하나의 프로세스 연결만을 사용해 라인을 따라 여러 측정 포인트에서 온도를 모니터링할 수 있어 프로세스 안전성이 향상됩니다. 또한 프로세스 통합이 용이해 설치 시간을 단축하고 플랜트 가용성을 극대화할 수 있습니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 1차 써모웰이 장착되어 TC 또는 RTD 기술로 제공되는 각 인서트를 손쉽게 교체할 수 있고 기계적 강도가 우수함

    • IEC 60584, ASTM E230 및 IEC 60751 표준에 따라 인서트 통합이 용이함

    • 전기 및 압력 지침을 준수해 프로세스 통합이 빠르고 간편함

    • 유연하게 맞춤화가 가능한 모듈식 제품 설계로 유연성, 설치 및 유지보수가 최적화됨

    • 다양한 보호 등급을 준수해 방폭 지역에 적합

    • 작동 중에도 각 인서트를 교체할 수 있음

    • 압력 포트를 통한...

  • 적용 분야

    • 정유 및 가스 산업

    • 중화학 산업

    • 석유화학 산업

특징 및 사양

뒤로

Details

  • 측정 원리

    Resistance Temperature Detector

  • Characteristic / Application

    metric style

    imperial style

    easy-to-use

    suitable for hazardous areas

    process connection: flanged

    light chemical processes

    linear sensor distribution

    modular design

    replaceable sensors during operation

  • Thermowell / protection tube

    with one primary thermowell (for replaceable sensors and increased mechanical protection)

  • Insert / probe

    mineral insulated (MI) sensors in a primary thermowell

  • Outer diameter protection tube / Insert

    48,3mm (1 1/2")

    60,3mm (2")

    76,1mm (2 1/2")

    88,9mm (3")

  • Max. immersion length on request

    up to 15.000,00 mm (590'')

  • Material protection tube/ thermowell

    1.4401 (316)

    1.4435 (316L)

    1.4541 (321)

    1.4845 (310L)

    1.4301 (304)

    1.4307 (304L)

  • Process connection

    flange:

    1 1/2 " ASME/ANSI B16.5 150
    ...900

    2" ASME/ANSI B16.5 150
    ...900

    3" ASME/ANSI B16.5 150
    ..900

    DN40 EN/DIN 1092.1 PN10
    ...PN150

    DN50 EN/DIN 1092.1 PN10
    ...PN150

    DN80 EN/DIN 1092.1 PN10
    ...PN150

  • Tip shape

    straight

  • Operating temperature range

    Type K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Type J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Type N:

    -270 °C …1100 °C

    (-454 °F ...2.012 °F)

    Pt100 WW; 3mm; 316L; -200...600oC

    Pt100 TF; 3mm; 316L; -50…400oC

  • Max. process pressure (static)

    at 20 °C: 240 bar (3481 psi)

  • Accuracy

    class 1 acc. to IEC 60584

    class Special ASTM E230 and ANSI MC 96.1

    IEC60751 Class A

    IEC60751 Class AA

  • Response time

    depending on configuration:


    TC:

    t50 = 21 s

    t90 = 52 s


    RTD:

    t50 = 42 s

    t90 = 108 s

  • Integration head transmitter

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - approvals

    ATEX

    IECEX

    UL

    FM

    CSA

  • Certification

    SIL (transmitter only)
