루프파워 필드 인디케이터
RIA14

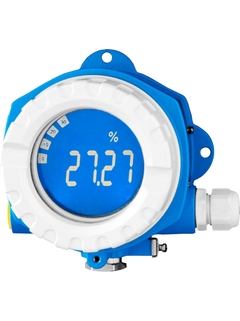

Loop-powered process indicator RIA14 for field installation ©Endress+Hauser
Loop-powered process indicator RIA14 for field installation ©Endress+Hauser

현장에서 4 ~ 20 mA 신호를 표시하는 뛰어난 가독성의 디스플레이

이 디스플레이는 대형 백라이트 디스플레이에 측정 신호를 표시합니다. 막대 그래프를 통해 프로세스 상태를 신속하게 파악할 수 있고 일반 텍스트 필드에는 공학 단위나 TAG 같은 추가 정보가 표시됩니다. 한계 값 위반도 신호화하고 오픈 컬렉터(open collector)를 전환할 수 있습니다. 별도의 전원 공급 장치 없이 4 ~ 20 mA 루프로부터 직접 전원이 공급됩니다. 하우징은 알루미늄과 스테인리스강 재질로 제공되고 Ex d 승인 하우징도 옵션으로 선택할 수 있습니다.

  • 장점

    • 4~20 mA 측정값 표시

    • 치수, 막대 그래프 및 백라이트와 함께 5자리 측정값 표시

    • 외부 전원 공급 장치가 필요하지 않음

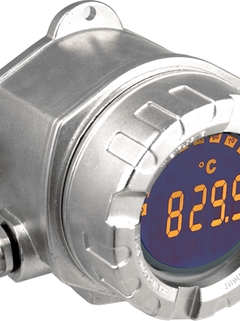

    • 버전: 다이캐스트 알루미늄 하우징 또는 스테인리스강 하우징

    • 손쉬운 3키 작동; 또는 FieldCare PC 소프트웨어를 통한 구성; 또는 셋업 박스를 사용해 전원 공급 장치 없이 구성

    • 국제 승인; 해양 승인

    • HART®전송 프로토콜이 방해받지 않고 통과할 수 있도록 허용

  • 적용 분야

    마이크로컨트롤러가 조명 LC 디스플레이가 탑재된 싱글 챔버 필드 하우징의 디스플레이 유닛을 제어합니다. 하우징을 열고 계기에 있는 3개의 키를 사용하거나 PC에서 FieldCare PC 소프트웨어를 사용해 디스플레이의 측정 범위, 소수점 및 오프셋을 편리하게 구성할 수 있습니다.

Details

  • 측정 원리

    Loop powered indicators

  • Measuring principle

    Loop-powered field indicator

  • Function

    Display

  • Display

    LCD 20 mm (0.79")

    5-digit

    Bargraph

    Plain text display

  • Power Supply

    Loop powered

  • Input

    1 x analogue 4...20 mA

  • Output

    1 x open collector

  • Output

    1 x open collector

  • Software functions

    Not defined

  • Certificates

    UL rec. Comp
    CSA GP
    ATEX Ex d
    ATEX Staub
    ATEX n
    FM USA NI
    FM USA DIP
    FM USA XP
    CSA NI
    CSA DIP
    CSA XP
    Marine approval
    EAC

  • SIL

    Not defined

  • Panel mounting

    field

  • 측정 원리

    Display

  • Function

    Display

  • Certification

    UL rec. Comp

    CSA GP

    ATEX Ex d

    ATEX Staub

    ATEX n

    FM USA NI

    FM USA DIP

    FM USA XP

    CSA NI

    CSA DIP

    CSA XP

    Marine approval

  • Input

    1 x analogue 4...20 mA

  • Output

    1 x open collector

  • Auxiliary power supply / Loop power supply

    Loop powered

  • Dimensions (wxhxd)

    Field housing:

    132 x 135 x 106 mm

    (5.2" x 5.31" x 4.17")

  • Operation

    3 keys interface on electronics + PC interface FieldCare

  • Display

    LCD 20 mm (0.79")

    5-digit

    Bargraph

    Plain text display
