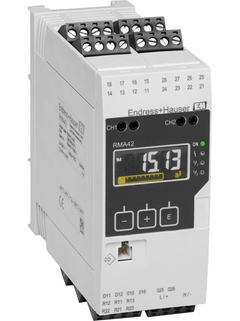

컨트롤 유닛이 포함된 프로세스 트랜스미터
RMA42

Process transmitter RMA42 ©Endress+Hauser

범용 트랜스미터, 루프 전원 공급 장치, 배리어 및 리미트 스위치를 한 계기에 통합

이 프로세스 트랜스미터는 아날로그 측정 값을 표시, 평가 및 계산합니다. 통합 루프 전원 공급 장치를 통해 2선식 센서에 전원을 공급하고, 범용 입력을 통해 전류, 전압, RTD 및 TC의 연결을 지원합니다. 또한 제한 값을 모니터링하고 릴레이를 변환할 수 있으며, 아날로그 출력을 통해 프로세스 신호를 전달할 수 있습니다. 통합 어플리케이션 패키지 "차압"을 이용하면 차압 어플리케이션에서 쉽고 빠르게 시운전을 수행할 수 있습니다.

  • 장점

    • SIL 2 승인(옵션);

      해양 승인

    • 1 또는 2개의 계산값 및 선형화 테이블

    • 최소값/최대값 저장

    • 5자리 7세그먼트 LC 디스플레이, 백라이트

    • 1 또는 2개의 범용 입력

    • 2개의 릴레이(옵션)

    • 디지털 상태 출력(Open Collector)

  • 적용 분야

    RMA42 프로세스 트랜스미터는 디스플레이, 프로세스 및 상태 신호용 아날로그 입력, 아날로그 및 디지털 출력 그리고 구성용 인터페이스를 제공합니다. 통합 LPS를 통해 연결된 센서에 전원을 공급할 수 있습니다. 모든 측정값과 계산값을 디스플레이, 출력, 릴레이 및 인터페이스를 위한 신호 소스로 사용할 수 있습니다.

    • 플랜트 및 계기 엔지니어링

    • 제어실 및 캐비닛

    • 프로세스 제어, 기록 및 감독

    • 신호 조정 및 변환

    • 오버필 방지(WHG)

Details

  • 측정 원리

    Process transmitter

  • Function

    Universal process and temperature transmitter with control unit

  • Certification

    ATEX

    FM

    NEPSI

    CSA

    CSA GP

    UL

    Marine approval

    KTA

    German WHG overfill protection

  • Input

    2 x universal (current, voltage, R, RTD, TC, resistance)

  • Output

    2 x Analog (current, voltage)

  • Relay output

    2 x relay

    1 x open collector

  • Auxiliary power supply / Loop power supply

    24 V intrinsically safe loop power supply

  • Dimensions (wxhxd)

    45 x 115 x 118 mm

    (1.77" x 4.53" x 4.65")

  • Software

    Internal software for calculations, linearization, limit monitoring

    Monitoring of sensor wires according NAMUR NE43

    Application package differential pressure measurement

  • Operation

    On site via 3 buttons

    PC configuration via FieldCare

  • Display

    LCD

    7 segment

    Multicolour

    Bargraph

    TAG unit

    Colour change in case of failure

  • Operating Voltage

    20-250V AC/DC wide range power supply

  • Number of poles

    .

  • 측정 원리

    Process transmitter

  • Measuring principle

    Process transmitter

  • Function

    Universal process and temperature transmitter with control unit

  • Loop power supply

    24 V intrinsically safe loop power supply

  • Power Supply

    Not defined

  • Input

    2 x universal (current, voltage, R, RTD, TC, resistance)

  • Output

    2 x Analog (current, voltage)

  • Software functions

    Internal software for calculations, linearization, limit monitoring

    Monitoring of sensor wires according NAMUR NE43

    Application package differential pressure measurement

  • Certificates

    ATEX

    FM

    NEPSI

    CSA

    CSA GP

    UL

    marine approval

    KTA

    German WHG overfill protection

  • SIL

    2

  • Display

    LCD

    7 segment

    Multicolour

    Bargraph

    TAG unit

    Colour change in case of failure

  • Interface

    Not defined

  • Dimensions (WxHxD)

    45 x 115 x 118 mm (1.77" x 4.53" x 4.65")
