서지 피뢰기
HAW569

서지 피뢰기 - HAW569 ©Endress+Hauser
서지 피뢰기 - HAW569 ©Endress+Hauser

현장 설치용 서지 피뢰기

HAW569 서지 피뢰기는 현장 계기의 전자 부품이 손상되지 않도록 보호합니다. 신호 케이블(예: 4~20 mA), Fieldbus의 통신선(HART, PA, FF) 및 전력선에서 발생하는 과전압 서지가 안전하게 접지로 전달되게 합니다. 보호 유닛의 무 임피던스 연결을 사용해 장해 전압 강하가 발생할 수 없기 때문에 보호할 전자 부품의 기능에는 아무런 영향이 없습니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면개별 사양 구성을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면개별 사양 구성을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 신호선/통신선의 보호(옵션으로 Ex ia 승인) 또는 신호선, 통신선 및 전원 공급선의 동시 보호(옵션으로 Ex d 승인)를 위한 컴팩트 계기

    • SIL2 본질 안전 승인(옵션)

  • 적용 분야

    HAW569는 주로 화학, 제약, 용수 및 폐수 분야와 식품 산업에서 프로세스 자동화와 측정 및 통신 기술에 사용됩니다.

Details

  • 측정 원리

    Surge arrester

  • Function

    Surge arrester for field installation

    Easy and space-saving mounting directly at the field transmitter

    Combined protection of sensor cables and supply lines in one device (especially for 4-wire transmitters)

    Flexible integration into the measuring chains of the process industry due to approvals according to ATEX & IEC, SIL2 conformity

    Compatibility with the established fieldbusses (HART, FF, PA)

    Uninterruptible operation of the plant due to an automatic resetting after the discharge process

  • Certification

    ATEX/IEC Ex ia for lead through version
    ATEX/IEC Ex d for screw in version

  • Dimensions (wxhxd)

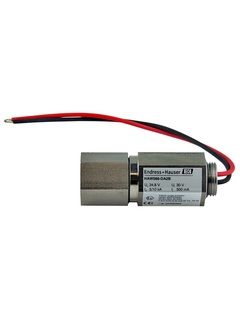

    HAW569-xA2B: (lead through version)

    Diameter AF/SW27, internal and external thread M20x1.5, length 77 mm (3.03")

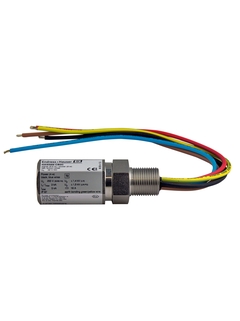

    HAW569-CB2C: (screw in version)

    Diameter AF/SW27, external thread M20, length 83 mm (3.27")

  • Operating Voltage

    24V/120V/230V

  • 측정 원리

    Surge arrester

  • Measuring principle

    Surge arrester for field mounting

  • Function

    Surge arresters are applied to protect electronic components of a plant against overvoltage! Due to this, investment intensive measuring instruments are protected and the plant availability is increased.

  • Application

    Surge protection for power supply or signal / communication cables

  • SIL

    2

  • Certificates

    ATEX

    IECEx

    CSA
