수두압 레벨계

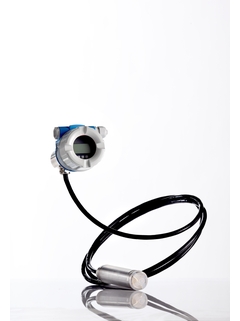

Deltapilot FMB53

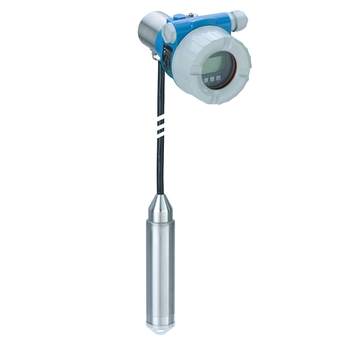

Deltapilot FMB53 ©Endress+Hauser

Pressure measuring principle

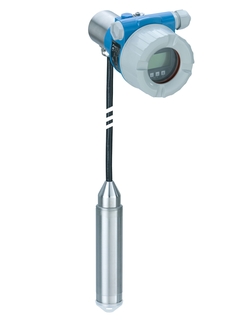

Deltapilot FMB53 ©Endress+Hauser

정수압 레벨 측정을 위해 Contite 측정 셀이 장착된 압력 센서

Deltapoint FMB53은 마운팅 클램프가 장착된 케이블 버전입니다. Contite 측정 셀이 장착된 이 계기는 일반적으로 환경 산업에서 사용됩니다. 개방 또는 폐쇄 컨테이너 내 액체와 페이스트 같은 유체의 레벨을 측정하기 위한 압력 센서이며, 거품이 형성되어도 측정은 이에 영향을 받지 않습니다. SIL2 안전 시스템용입니다.

  • 장점

    • 응결에 강하고, 기준 정확도가 높은 밀봉된 Contite 측정 셀: (±0.2% (옵션 ±0.1%)) 및 온도 효과 최소화

    • 모듈식 설계로 디스플레이 또는 전자 장치를 간편하게 교체 가능

    • 원활하게 개별 시스템에 통합 가능(HART/PA/FF)

    • 간편하고 안전하게 메뉴 지침을 따라 조작: 디스플레이 모듈, HART를 통한 4~20mA, PROFIBUS PA 또는 FOUNDATION Fieldbus를 통해 현장에서 조작 가능

    • 다양한 승인을 획득하여 전세계에서 사용 가능

  • 적용 분야

    레벨 측정용.

    • 프로세스 연결부: 서스펜션 클램프

    • 온도: PE 케이블 사용: -10 ~ +70°C (+14 ~ +158°F),

      FEP 케이블 사용: -10 ~ +80°C (+14 ~ +176°F)

    • 측정 범위: 0.1 ~ 10bar / 100m H 2O (1.5 to 150psi / 300ft H2O)

    • 정확성: ±0.2%, ±0.1% (옵션)

    • 국제 방폭 인증, 오버필 방지 WHG, SIL, 음용수 승인

Details

  • 측정 원리

    Hydrostatic

  • Characteristic / Application

    Pressure transmitter for pressure or hydrostatic level measurement with flush mounted metallic CONTITE measuring cell:
    - hermetically welded
    - absolute condensation tight
    - climate-resitant
    - long-term stable
    - Lowest temperature influences

    Cable version with suspension clamp

  • Specialities

    Modularity to differential pressure and process pressure devices (replacable display, universal electronics)

    diagnostic functions

    Hermetically sealed Contite measuring cell (condensate-resistant and climatic-proofed)

  • Supply / Communication

    4...20mA HART:
    10,5...45V DC
    Ex ia: 10,5...30V DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32V DC (Non Ex)

  • Accuracy

    Standard 0,2%
    Optional 0,1%

  • Long term stability

    0,05% of URL/year

  • Ambient temperature

    -40°C...85°C
    (-40°F...185°F)

  • Process temperature

    PE cable: -10°C…70°C / 14°F…158°F
    FEP cable: -10°C…80°C / 14°F…176°F

  • Process pressure absolute / max. overpressure limit

    40 bar (600 psi)

  • Pressure measuring range

    100mbar...10bar
    (1.5psi...150psi)

  • Main wetted parts

    Alloy C
    316L
    Cable (PE/FEP)
    optional coating AuPt
    optional coating AuRh

  • Process connection

    Mounting clamp

  • Max. measurement distance

    100m (328ft) H2O

  • Communication

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN10204-3.1

    NACE MRO175

  • Marine approval

    GL/ ABS/ LR/ BV/ DNV

  • Drinking water approvals

    KTW/ NSF/ ACS

  • Options

    Initial device settings
    Overvoltage protection

  • Application limits

    If pressurized, usage of two pressure transmitters to measure the differential pressure (electronic dP)
    Observe ratio head pressure : hydrostatic pressure

  • 측정 원리

    Hydrostatic pressure

  • Characteristic

    Pressure transmitter for pressure or hydrostatic level measurement with flush mounted metallic CONTITE measuring cell:
    - hermetically welded
    - absolute condensation tight
    - climate-resitant
    - long-term stable
    - Lowest temperature influences

    Cable version with suspension clamp

  • Supply voltage

    4...20 mA HART

    10,5...45 VDC (Non Ex):

    Ex ia: 10,5...30 VDC

    PROFIBUS PA:

    9...32 VDC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 VDC (Non Ex)

  • Reference Accuracy

    Standard 0,2%
    Optional 0,1%

  • Long term stability

    0,05% of URL/year

  • Process temperature

    PE cable: -10°C…70°C / 14°F…158°F
    FEP cable: -10°C…80°C / 14°F…176°F

  • Ambient temperature

    -40°C...85°C
    (-40°F...185°F)

  • Measuring cell

    100 mbar...10 bar
    (1.5 psi...150 psi)

  • Smallest calibratable span

    10 mbar (1.45 psi)

  • Vacuum resistance

    0 mbar abs.

  • Max. Turn down

    100:1

  • Max. overpressure limit

    40 bar (600 psi)

  • Process connection

    Mounting clamp

  • Material process membrane

    316L, AlloyC,

    Gold-Rhodium

    PE, FEP

  • Material gasket

    Viton, EPDM, Kalrez, none

  • Fill fluid

    Inert oil,

    Synthetic oil

  • Material housing

    316L, Die-cast aluminum

  • Communication

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN10204-3.1

    NACE MR0175

  • Marine approvals

    GL/ ABS/ LR/ BV/ DNV

  • Drinking water approvals

    KTW/ NSF/ ACS

  • Specialities

    Modularity to differential pressure and process pressure devices (replacable display, universal electronics)

    Diagnostic functions

    Hermetically sealed Contite measuring cell (condensate-resistant and climatic-proofed)
