전자 유량계
Proline Promag P 500

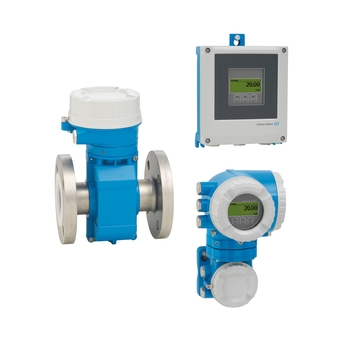

전자 유량계 Proline Promag P 500 / 화학 산업에 적합한 5P5B ©Endress+Hauser

화학산업에 적합한 Proline Promag P 500

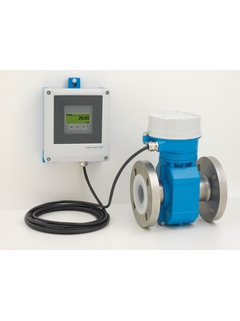

전자 유량계 Proline Promag P 500 / 수처리 산업에 적합한 5P5B ©Endress+Hauser

화학 및 수처리 산업에 적합한 Proline Promag P 500

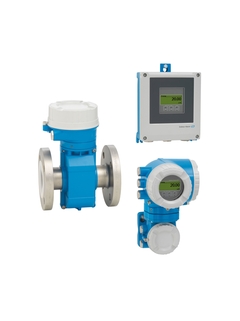

전자 유량계 Proline Promag P 500 / 화학 산업에 적합한 5P5B ©Endress+Hauser

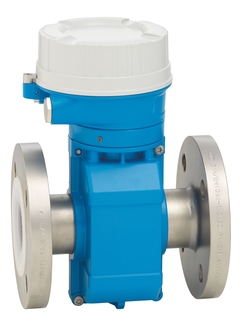

전자 유량계 Proline Promag P 500 / 화학 산업에 적합한 5P5B

전자 유량계

Heartbeat Technology 적용(3'14")

최대 4개의 I/O를 지원하는 프로세스 어플리케이션용 리모트 버전 고온 유량계

Promag P는 부식성 액체와 고온 유체를 사용하는 화학 및 프로세스 어플리케이션을 위한 유량계입니다. Promag P 500은 혁신적인 리모트 트랜스미터를 통해 고난도 환경에서 설치 유연성과 작동 안전성을 극대화합니다. 또한 하트비트(Heartbeat) 기술을 통해 지속적으로 규정 준수와 프로세스 안전을 보장합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 다양한 용도 – 다양한 접액부 재질

    • 에너지 절약형 유량 측정 – 교차부 수축으로 압력 손실이 없음

    • 유지보수 불필요 – 구동부가 없음

    • 완전한 프로세스 및 진단 정보 액세스 – I/O와 Fieldbus를 자유롭게 결합

    • 복잡성 및 변동성 최소화 – I/O 기능의 자유로운 구성

    • 통합/자가 검증 – 하트비트(Heartbeat) 기술

  • 적용 분야

    • 압력, 밀도, 온도 및 점성에 거의 영향을 받지 않는 양방향 측정 원리

    • 부식성 액체와 고온 유체를 사용하는 화학 및 프로세스 어플리케이션용 유량계

    계기 특징

    • 직경: 최대 DN 600 (24")

    • 모든 일반적인 Ex 승인 획득

    • PTFE 또는 PFA 재질의 라이너

    • 최대 4개의 I/O를 지원하는 리모트 버전

    • 터치 동작과 WLAN 액세스를 지원하는 백라이트 디스플레이

    • 센서와 트랜스미터를 연결하는 표준 케이블

특징 및 사양

뒤로

Details

  • 측정 원리

    Electromagnetic

  • Product headline

    High-temperature flowmeter for process applications as remote version with up to 4 I/Os. Dedicated to chemical and process applications with corrosive liquids and high medium temperatures.

  • Sensor features

    Diverse applications – wide variety of wetted materials. Energy-saving flow measurement – no pressure loss due to cross-section constriction. Maintenance-free – no moving parts. Nominal diameter: max. DN 600 (24"). All common Ex approvals.

  • Transmitter features

    Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.

  • Nominal diameter range

    DN 15 to 600 (½ to 24")

  • Wetted materials

    Liner: PFA; PTFE
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum;
    Titanium; Duplex 1.4462 (UNS S31803)

  • Measured variables

    Volume flow, conductivity, mass flow

  • Max. measurement error

    Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
    Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

  • Measuring range

    4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)

  • Max. process pressure

    PN 40, Class 300, 20K

  • Medium temperature range

    Liner material PFA: –20 to +150 °C (–4 to +302 °F)
    Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
    Liner material PTFE: –40 to +130 °C (–40 to +266 °F)

  • Ambient temperature range

    Flange material carbon steel: –10 to +60 °C (+14 to +140 °F)
    Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)

  • Sensor housing material

    DN 15 to 300 (½ to 12"): AlSi10Mg, coated
    DN 350 to 600 (14 to 24"): Carbon steel with protective varnish
    Sensor connection housing (standard): AlSi10Mg, coated
    Sensor connection housing (option): 1.4409 (CF3M) similar to 316L

  • Transmitter housing material

    AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

  • Degree of protection

    Sensor remote version (standard): IP66/67, type 4X enclosure
    Sensor remote version (option): IP69. Transmitter remote version: IP66/67, Type 4X enclosure

  • Display/Operation

    4-line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • Outputs

    4 outputs:
    4-20 mA HART (active/passive)
    4-20 mA WirelessHART
    4-20 mA (active/passive)
    Pulse/frequency/switch output (active/passive)
    Double pulse output (active/passive)
    Relay output

  • Inputs

    Status input
    4-20 mA input

  • Digital communication

    HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Power supply

    DC 24 V
    AC 100 to 230 V
    AC 100 to 230 V / DC 24 V (non-hazardous area)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Product safety

    CE, C-tick, EAC marking

  • Functional safety

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV-attestation)

  • Marine approvals and certificates

    LR approval, DNV GL approval, ABS approval, LH/BV approval

  • Pressure approvals and certificates

    PED, CRN

  • Material certificates

    3.1 material

  • Hygienic approvals and certificates

    ACS, NSF 61
