사양 정보
-
Accuracy
0,075% + influence of diaphragm seal
-
Process temperature
-40°C...400°C
(-40°F...752°F) -
Pressure measuring range
100mbar...40bar
(1.5psi ... 600 psi) -
Process pressure / max. overpressure limit
160bar (2400 psi)
-
Main wetted parts
Alloy C276
316L
Monel
Tantalum -
Max. measurement distance
400m (1312ft) H2O
-
Material process membrane
316L, AlloyC,
Tantal,
Gold-Rhodium
PTFE -
Measuring cell
100 mbar...40 bar
(40 inH2O...600 psi)
적용 분야

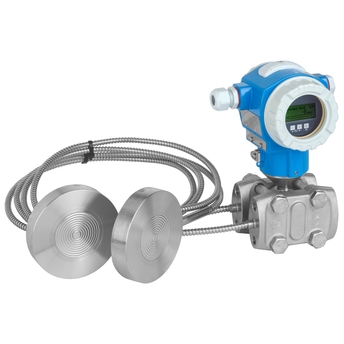

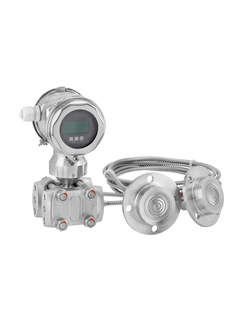

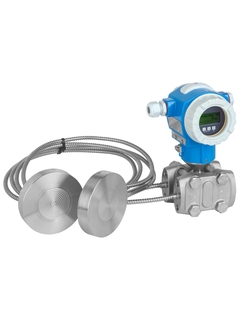

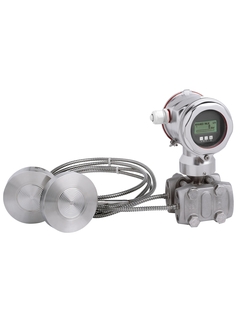

금속 센서가 장착된 Deltabar FMD78 차압계는 캐필러리 다이어프램 씰 2개를 사용합니다. 일반적으로 액체, 증기, 기체 및 분진의 차압 연속 측정을 위한 프로세스와 위생 어플리케이션에서 사용됩니다. HistoROM 데이터 모듈이 통합되어 프로세스 및 계기 파라미터를 손쉽게 관리할 수 있습니다. SIL3 안전 어플리케이션에서 사용하도록 IEC 61508에 따라 설계되었습니다.
액체의 차압, 레벨, 체적 또는 질량 측정.
프로세스 연결부: 나사, 플랜지, 팬케이크 및 위생 연결부
프로세스 온도: -70 ~ +400°C (-94 ~ +752°F)
측정 범위: 100mbar ~ +40 bar (1.5 ~ 600psi)
정확성: ±0.075%
국제 방폭 인증, 오버필 방지 WHG, 위생 승인, 해양 승인, SIL
장점
매우 다양한 프로세스 연결부 및 멤브레인 재질
다이어프램 씰을 위한 새로운 TempC Membrane: 온도 효과 최소화 및 복구 시간 단축
IEC 61508로 인증된 용량(최대 SIL2/3)을 통한 가스타이트 피드스루로 인해 최고의 안전성 제공
HART, PROFIBUS PA, FOUNDATION Fieldbus와 함께 로컬 디스플레이, 4~20mA 출력을 통해 메뉴 지침에 따라 간편하게 시운전
빠르고 간편한 시운전, 유지보수 및 진단을 위한 HistoROM 데이터 관리 개념
센서, 디스플레이 또는 전자 장치를 간편하게 교체할 수 있는 모듈식 설계로 비용 절감
원활하게 개별 시스템에 통합 가능(HART/PA/FF)
동영상

FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
