차압계
Deltabar PMD55

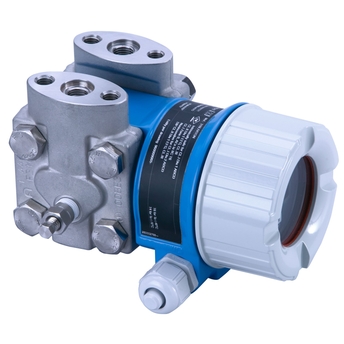

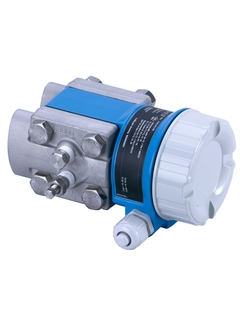

Deltabar PMD55 aluminum housing ©Endress+Hauser

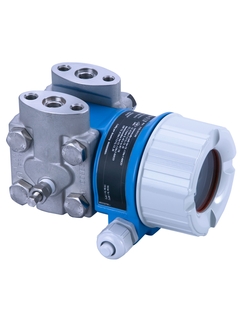

Deltabar PMD55 aluminum housing ©Endress+Hauser

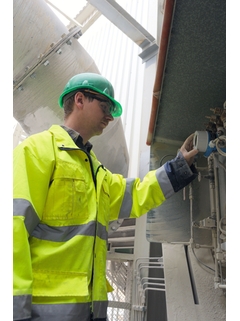

Deltabar PMD55 application ©Endress+Hauser

Pressure measuring principle

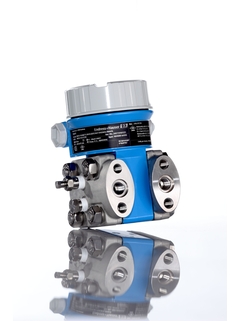

Deltabar PMD55 beauty shot ©Endress+Hauser

금속 센서가 장착된 차압 측정용 차압계

Deltabar PMD55는 압전 저항 센서와 용접된 금속 멤브레인이 장착된 차압계로, 일반적으로 액체, 증기 및 기체의 차압을 연속 측정하기 위한 프로세스나 환경 어플리케이션에서 사용됩니다. 측정 범위를 조정할 수 있는 신속한 설정으로 시운전이 간단하고 비용과 시간을 절약할 수 있습니다. 또한 IEC 61508 / IEC 61511에 따라 SIL2를 충족합니다.

  • 장점

    • HART, PROFIBUS PA, FOUNDATION Fieldbus와 함께 로컬 디스플레이, 4~20mA 출력을 통해 메뉴 지침에 따라 간편하게 시운전

    • 메인 전자 장치의 전자 스위치를 활용하여 고압/저압이 변화하는 도입관에 간편하게 적용 가능

    • 컴팩트한 디자인과 모듈식 설계로 디스플레이 또는 전자 장치를 간편하게 교체 가능

    • 프로세스 압력(최대 SIL2), IEC 61508 및 IEC 61511로 인증됨

    • 산업 및 어플리케이션을 위한 다양한 승인을 획득하여...

  • 적용 분야

    액체의 레벨, 체적 또는 질량 측정, 필터 및 펌프의 차압 모니터링, 유량 측정 소자와 함께 기체, 증기 및 액체의 유량 측정(체적 또는 질량 유량).

    • 프로세스 연결부: 나사

    • 프로세스 온도: -40 ~ 85°C (-40 ~ 185°F)

    • 측정 범위: 0.5mbar ~ 40bar (0.0072 ~ 600psi)

    • 정확성: ±0.1%, "백금" ±0.075% (옵션)

    • 국제 방폭 인증, SIL

Details

  • 측정 원리

    Differential pressure

  • Product headline

    Digital transmitter with metallic measuring diaphragms

    Compact size

    Modular transmitter
    Long-term stability

  • Max. measurement error

    0,1%
    "PLATINUM" 0,075%

  • Max. process pressure

    10mbar...40bar

    (0.15...580psi)

  • Medium temperature range

    Temperature gradient from pressure piping

  • Display/Operation

    Option

  • Outputs

    4...20mA HART

  • Digital communication

    HART

  • Hazardous area approvals

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Functional safety

    SIL

  • Material certificates

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • 측정 원리

    Differential pressure

  • Characteristic

    Digital transmitter with metallic measuring diaphragms

    Compact size

    Modular transmitter
    Long-term stability

  • Supply voltage

    4...20 mA HART

    11,5...45V DC (Non Ex):

    Ex ia: 11,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Non Ex)

  • Reference Accuracy

    Standard 0.1%

    Platinum 0.075%

  • Long term stability

    0.05% of URL/ year

    0.13% of URL/ 5 years

    0.23% of URL/ 10 years

  • Process temperature

    -40°C...+85°C
    (-40°F...+185°F)

  • Ambient temperature

    -40°C...+85°C
    (-40°F...+185°F)

  • Measuring cell

    10 mbar...40 bar

    (0.15...580 psi)

  • Smallest calibratable span

    10 mbar (0.15 psi)

  • Max. Turn down

    20:1

  • Max. overpressure limit

    on one side:

    160 bar

    (2300 psi)

  • Process connection

    1/4-18 NPT

  • Material process membrane

    316L, AlloyC,

  • Material gasket

    Viton, PTFE, EPDM, NBR

  • Fill fluid

    Silicone oil

    Inert oil

  • Material housing

    Die-cast aluminum

  • Communication

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    NACE MR0175

    EN10204-3.1

  • 측정 원리

    Differential pressure

  • Product headline

    Digital transmitter with metallic measuring diaphragms

    Compact size

    Modular transmitter
    Long-term stability

  • Max. measurement error

    0,1%
    "PLATINUM" 0,075%

  • Max. process pressure

    10mbar...40bar

    (0.15...580psi)

  • Medium temperature range

    Temperature gradient from pressure piping

  • Display/Operation

    Option

  • Outputs

    4...20mA HART

  • Digital communication

    HART

  • Hazardous area approvals

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Functional safety

    SIL

  • Material certificates

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • 측정 원리

    Differential pressure

  • Product headline

    Digital transmitter with metallic measuring diaphragms

    Compact size

    Modular transmitter
    Long-term stability

  • Max. measurement error

    0,1%
    "PLATINUM" 0,075%

  • Max. process pressure

    10 mbar...40 bar

    (0.15...580 psi)

  • Medium temperature range

    Temperature gradient from pressure piping

  • Display/Operation

    Option

  • Outputs

    4...20mA HART

  • Digital communication

    HART

  • Hazardous area approvals

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Functional safety

    SIL

  • Material certificates

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • 측정 원리

    Differential pressure

  • Characteristic / Application

    Digital transmitter with metallic measuring diaphragms

    Compact size

    Modular transmitter
    Long-term stability

  • Supply / Communication

    4...20mA HART:

    11,5...45V DC

    Ex ia: 11,5...30V DC

  • Accuracy

    0,1%
    "PLATINUM" 0,075%

  • Long term stability

    0,05% of URL/year

    0,125% of URL/5 years

  • Ambient temperature

    -40°C...85°C
    (-40°F...185°F)

  • Process temperature

    -40 °C...85 °C
    (-40 °F...185 °F)

  • Process pressure absolute / max. overpressure limit

    160 bar

  • Pressure measuring range

    10mbar...40bar

    (0.15...580psi)

  • Main wetted parts

    316L

  • Process connection

    1/4-18 NPT

  • Communication

    4...20mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Options

    4-line digital display

    Aluminium housing

  • Application limits

    Measuring cell:

    Metal welded
