Cerabar PMP55

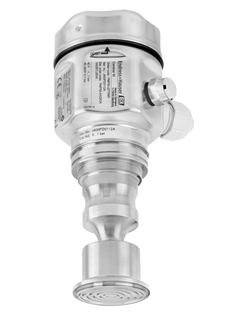

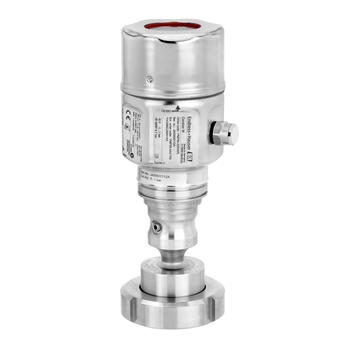

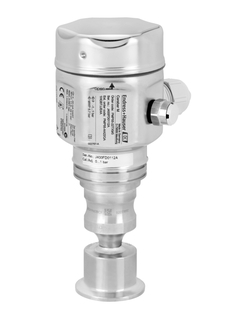

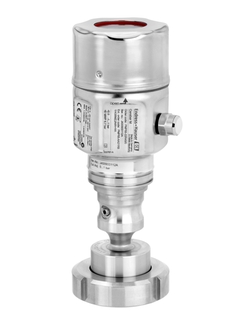

Cerabar PMP55 hygienic housing ©Endress+Hauser

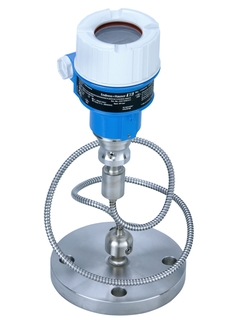

Cerabar PMP55 separate housing ©Endress+Hauser
Cerabar PMP55 with TempC Membrane ©Endress+Hauser

Pressure measuring principle

The new TempC Membrane

Cerabar PMP55 with TempC Membrane ©Endress+Hauser

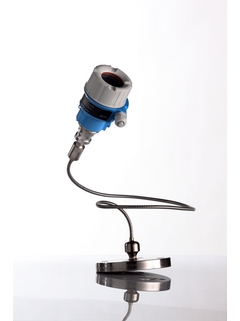

Cerabar PMP55 beauty shot ©Endress+Hauser

기체 또는 액체 측정을 위해 용접된 다이어프램 씰이 장착된 디지털 압력계

금속 다이어프램 씰이 장착된 Cerebar PMP55 디지털 압력계는 일반적으로 액체의 압력, 레벨, 체적 또는 질량 측정을 위해 프로세스와 위생 어플리케이션에서 사용됩니다. 고압뿐만 아니라 -70 ~ +400°C (-94 ~ 750°F)의 극한의 프로세스 온도 어플리케이션에도 적합하고, 측정 범위를 조정할 수 있는 신속한 설정으로 시운전이 간단하고 비용과 시간을 절약할 수 있습니다. 또한 IEC 61508 및 IEC 61511에 따라 SIL2를 충족합니다.

  • 장점

    • 매우 다양한 프로세스 연결부 및 멤브레인 재질

    • 새로운 TempC Membrane은 주변 및 프로세스 온도 변화의 영향을 최소화합니다.

    • HART, PROFIBUS PA, FOUNDATION Fieldbus와 함께 현장 디스플레이, 4~20mA 출력을 통해 메뉴 지침에 따라 간편하게 시운전

    • 프로세스 압력 모니터링의 경우(최대 SIL2), IEC 61508 및 IEC 61511로 인증됨

    • 모듈식 설계로 디스플레이 또는 전자 장치를 간편하게 교체 가능

    • 원활하게 개별...

  • 적용 분야

    단일 챔버 알루미늄 또는 스테인리스강(316L) 하우징.

    • 프로세스 연결부: 나사, 플랜지 또는 위생 연결부

    • 프로세스 온도: -70 ~ +400°C (-94 ~ +752°F)

    • 측정 범위: -1/0 ~ +400 bar (-15/0 ~ +6,000 psi)

    • 정확성: ±0.15%, "백금" ±0.075%

    • 국제 방폭 인증, SIL, 위생 승인, 해양 승인

Details

  • 측정 원리

    Absolute and gauge pressure

  • Characteristic / Application

    Smart and reliable pressure transmitter, with piezoresistive measuring cell
    and metal welded process isolating
    diaphragm and diaphragm seal.

  • Supply / Communication

    4 ..20mA HART:
    11,5...45V DC
    Ex ia: 11,5...30V DC

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Accuracy

    0,15%
    Platinum 0,075%

  • Long term stability

    < 0,1% von URL/ year

    0,2% of URL/ 5 years

    0,25% of URL/ 10 years

  • Ambient temperature

    -40°C...85°C
    (-40°F...185°F)

  • Process temperature

    -70°C…400°C
    (-94°F…752°F)

  • Process pressure absolute / max. overpressure limit

    600bar (9000psi)

  • Pressure measuring range

    1bar...400bar
    (15psi...6000psi)

  • Main wetted parts

    316L
    AlloyC
    Montel
    Tantal
    Rhodium

  • Process connection

    Diaphragm seal
    Flanges (DIN, ASME, JIS)
    Tri-Clamp ISO2852
    Hygienic connections

  • Max. measurement distance

    4000m (13.123ft) H2O

  • Communication

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Hygienic approvals

    3A, EHEDG

    CoC ASME-BPE

  • Marine approval

    GL/ ABS/ LR/ BV/ DNV

  • Options

    local display

  • Application limits

    Measuring cell: Metal welded
    If pressurized, possibly use differential pressure meas-urement with two pressure transmitters (electronic dp). Observe ratio head pressure : hydrostatic pressure

  • 측정 원리

    Absolute and gauge pressure

  • Characteristic

    Smart and reliable pressure transmitter, with piezoresistive measuring cell
    and metal welded process isolating diaphragm and diaphragm seal.

  • Supply voltage

    4...20 mA HART

    11,5...45V DC (Non Ex):

    Ex ia: 11,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Non Ex)

  • Reference Accuracy

    Standard 0.15%

    Platinum 0.075%

  • Long term stability

    0.1% of URL/ year

    0.2% of URL/ 5 years

    0.25% of URL/ 10 years

  • Process temperature

    -70°C…+400°C
    (-94°F…+752°F)

  • Ambient temperature

    -40°C...+85°C
    (-40°F...+185°F)

  • Measuring cell

    400 mbar...400 bar

    (15 psi...6000 psi)

    relative/ absolute

  • Smallest calibratable span

    20 mbar (0.3 psi)

  • Vacuum resistance

    50 mbar (0.73 psi)

  • Max. Turn down

    20:1

  • Max. overpressure limit

    600 bar (9000 psi)

  • Process connection

    Thread:

    G1/2...G2, MNPT1/2...MNPT2

    Flange:

    DN25...DN100,

    ASME 1"...4",

    JIS 10k

    Diaphragm seal

  • Process connection hygienic

    Tri-Clamp

    DIN11851

    DIN11864-1

    NEUMO

    Varivent

    SMS

    DRD

    Universal adapter

  • Material process membrane

    316L, AlloyC,

    Tantal, PTFE,

    Rhodium>Gold

  • Material gasket

    None, diaphragm welded

  • Fill fluid

    Silicone oil,

    Inert oil,

    Vegetable oil,

    High temperature oil,

    Low temperature oil,

  • Material housing

    Die-cast aluminum,

    AISI 316L

  • Communication

    4...20 mA

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN10204-3.1

    NACE MR0103

  • Hygienic approvals

    CoC ASME-BPE

    3A, EHEDG

  • Marine approvals

    GL/ ABS/ LR/ BV/ DNV

  • Specialities

    TempC Membrane
