사양 정보
-
Accuracy
Standard: 0.05%
Platinum: up to 0.025% -
Process temperature
-40°C...125°C
(-40°F...257°F) -
Pressure measuring range
400 mbar...700 bar
(5.8 psi...10.500 psi) -
Main wetted parts
Alloy C276
316L
Rhodium -
Material process membrane
316L, AlloyC,
Rhodium> Gold -
Measuring cell
400 mbar...700 bar
(5.8 psi...10.500 psi)
relative/ absolute
적용 분야
금속 멤브레인이 장착된 Cerabar PMP71 디지털 압력 트랜스미터는 일반적으로 액체 또는 가스의 압력, 레벨, 부피 또는 질량을 측정합니다. PMP71은 최대 700bar의 고압 어플리케이션에서 측정 가능하도록 설계되었습니다. SIL2 / 3 안전 시스템에서 사용하기 위해 IEC 61508에 따라 설계되었으며 상거래 공정에 적합한 MID 부품 인증서와 함께 사용할 수 있습니다.

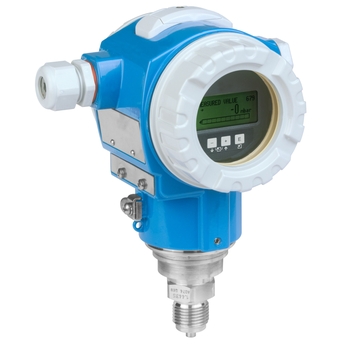

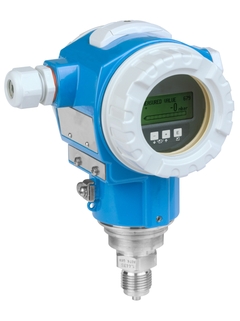

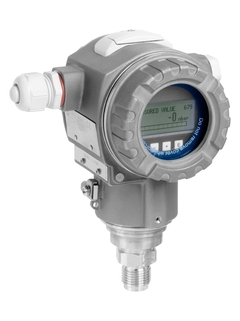

두 챔버의 알루미늄 또는 스태인리스강(316L) 하우징
프로세스 커넥션: 쓰레드 및 플랜지 커넥션
프로세스 온도: -40 ~+125°C (-40 ~ +257°F)
측정 범위: -1/0 ~ 700bar (-15/0 ~ +10,500psi)
정밀도: ±0.05%, "고급(플래티늄)" ±0.025%
국제 방폭 인증서, 오버필 방지 WHG, 위생 승인, 선급 인증서, SIL
장점
최고의 정확성, 재현성 및 장기 안정성
SIL2 / 3적용 가능하며 gas tight feedthrough로 인한 최고의 안전성과 IEC 61508인증을 보유함
현장 기기 디스플레이, 4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus를 통해 쉬운 시운전 가능
HistoROM 데이터 관리를 통해 빠르고 쉬운 시운전, 유지보수 및 기기 진단 가능
측정 셀부터 기기 전자파트까지 과부하 저항 및 기능 모니터링 가능

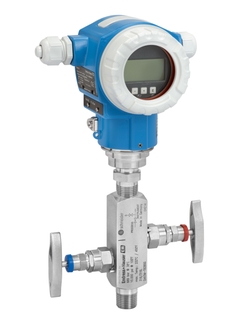

매니폴드와 함께 설치 가능; 누수 테스트 가능
쉬운 시스템 통합 (HART/ PA/ FF)
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
275 설명서
-
-
기술 정보(TI)
Cerabar S PMP71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefEN KO 16/12/2011언어:
영어
버전:
16/12/2011
파일 크기:
1.5 MB
파일 이름:
TI00451PEN_0111.pdf
-
-
-
사용 설명서(BA)
Description of Device Functions HART (V02.10.54) Cerabar S PM71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefor custody transfer measurement with NMi approvalEN KO 03/04/201710/12/201424/04/201219/12/2011언어:
영어
버전:
03/04/2017
파일 크기:
1.3 MB
파일 이름:
BA00413PEN_1316.pdf
-
-
-
사용 설명서(BA)
Cerabar S PMP71 Low Power 1-5V DC Output Operating Instructions
Low power pressure transmitter with metal sensors and 1-5V DC voltage
outputEN KO 25/08/201701/08/2017언어:
영어
버전:
25/08/2017
파일 크기:
1.1 MB
파일 이름:
BA01633PEN_0317.pdf
-
-
-
사용 설명서(BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
FOUNDA
TION Fieldbus -
-
-
사용 설명서(BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitter -
-
-
사용 설명서(BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
PROFIB
USPA -
-
-
사용 설명서(BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitter -
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
-
Housing/housing accessories
도면 번호주문 코드1252020440 -
-
Mounting set housing T17 / sensor
-
Housing/housing accessories
도면 번호주문 코드1271020596 -
-
Push button housing, PA/FF
-
Housing/housing accessories
도면 번호주문 코드1352022418 -
-
Push button housing, HART, version 1
-
Housing/housing accessories
도면 번호주문 코드1352022419 -
-
Push button housing, HART, version 2
-
Housing/housing accessories
도면 번호주문 코드1352024110 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020760 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
도면 번호주문 코드1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020762 -
-
Plug 3-pole, M12, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020763 -
-
Housing filter VA, EPDM, 1 piece
-
further parts
주문 코드71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
further parts
주문 코드71219639 -
-
Cover T14/T15 Alu, EPDM
-
Cover
도면 번호주문 코드2052020432 -
-
Cover T17 316L, sight glass, EPDM
-
Cover
도면 번호주문 코드2071002810 -
-
Cover T17 316L, sight glass PC, EPDM
-
Cover
도면 번호주문 코드2071002811 -
-
Cover T17 316L, EPDM
-
Cover
도면 번호주문 코드2071002774 -
-
Cover T14/T15 Alu, Ex d, EPDM
-
Cover
도면 번호주문 코드2052020433 -
-
Cover T14/T15 Alu, sight glass, EPDM
-
Cover
도면 번호주문 코드2071245247 -
-
Cover T14/T15 Alu,Ex d,sight glass,EPDM
-
Cover
도면 번호주문 코드2071245249 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
도면 번호주문 코드2052028310 -
-
Cover T14 316L, Ex d, sight glass, EPDM
-
Cover
도면 번호주문 코드2071245250 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
도면 번호주문 코드2071206965 -
-
Cover T14 316L, Ex d, sight glass, FVMQ
-
Cover
도면 번호주문 코드2071206968 -
-
Cover sealing FVMQ, T14, 5 pieces
-
Sealing
도면 번호주문 코드2171206971 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
도면 번호주문 코드2152020429 -
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
주문 코드71290825 -
-
Cover T14/T15 Alu, EPDM
-
Cover
도면 번호주문 코드2552020432 -
-
Cover T17 316L, EPDM
-
Cover
도면 번호주문 코드2571002774 -
-
Cover T14/T15 Alu, Ex d, EPDM
-
Cover
도면 번호주문 코드2552020433 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
도면 번호주문 코드2552028310 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
도면 번호주문 코드2571206965 -
-
Electronics HART Ex, v1.0
-
Electronic
도면 번호주문 코드3052020438 -
-
Electronics HART Ex, v2.0
-
Electronic
도면 번호주문 코드3052024400 -
-
Electronics HART Ex, v2.10
-
Electronic
도면 번호주문 코드3071026358 -
-
Electronics HART Ex, ext. p. b., v1.0
-
Electronic
도면 번호주문 코드3052020439 -
-
Electronics HART Ex, ext. p. b., v2.0
-
Electronic
도면 번호주문 코드3052024111 -
-
Electronics HART Ex, ext. p. b., v2.10
-
Electronic
도면 번호주문 코드3071026359 -
-
Electronic HART Ex, v2.11
-
Electronic
도면 번호주문 코드3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
-
Electronic
도면 번호주문 코드3071196093 -
-
Electronics HART Ex, v2.20
-
Electronic
도면 번호주문 코드3071263933 -
-
Elektronics HART Ex, v2.30
-
Electronic
도면 번호주문 코드3071386147 -
-
Electronics HART Ex, ext. p. b., v2.20
-
Electronic
도면 번호주문 코드3071263934 -
-
Electronics HART Ex, ext. p. b., v2.30
-
Electronic
도면 번호주문 코드3071386153 -
-
Upgrade electronics HART Ex, v2.1
-
Electronic
도면 번호주문 코드3052026762 -
-
Upgrade electr. HART Ex,ext.push b.,v2.1
-
Electronic
도면 번호주문 코드3052026763 -
-
Electronics PA, Ex, HW2.00, SW3.00
-
Electronic
도면 번호주문 코드3071214057 -
-
Electronics PA, ext. p.b.,HW2.00, SW3.00
-
Electronic
도면 번호주문 코드3071214064 -
-
Electronics PA, HW1.10, SW4.0
-
Electronic
도면 번호주문 코드3071043455 -
-
Electronics PA, HW02.00, SW4.0
-
Electronic
도면 번호주문 코드3071071824 -
-
Electronics PA, ext.p.b.,HW1.10,SW4.0
-
Electronic
도면 번호주문 코드3071043454 -
-
Electronics PA, ext. p.b., HW02.00,SW4.0
-
Electronic
도면 번호주문 코드3071071825 -
-
Electronics PA, HW02.00, SW4.01
-
Electronic
도면 번호주문 코드3071224775 -
-
Electronics PA, ext.p. b.,HW02.00,SW4.01
-
Electronic
도면 번호주문 코드3071224776 -
-
Electronics FF, HW2.00, SW2.00
-
Electronic
도면 번호주문 코드3071214069 -
-
Electronics FF, HW2.00, SW3.00
-
Electronic
도면 번호주문 코드3071071826 -
-
Electronics FF, ext. p.b.,HW2.00, SW2.00
-
Electronic
도면 번호주문 코드3071214066 -
-
Electronics FF, ext. p.b., HW2.00,SW3.00
-
Electronic
도면 번호주문 코드3071071827 -
-
Electronics FF, HW2.00, SW4.00
-
Electronic
도면 번호주문 코드3071214892 -
-
Electronics FF, ext. p.b.,HW2.00, SW4.00
-
Electronic
도면 번호주문 코드3071214890 -
-
Electronics 1-5VDC Low Power
-
Electronic
도면 번호주문 코드3071327714 -
-
HistoROM / M-DAT, 16K
-
Memory
도면 번호주문 코드3152027785 -
-
Terminal 2-pole, RFI, PA, Ex
-
Terminal module
도면 번호주문 코드3571121574 -
-
Terminal 2-pole, RFI, PA, OVP, Ex
-
Terminal module
도면 번호주문 코드3571028475 -
-
Terminal 2-pole, RFI, FF, Ex
-
Terminal module
도면 번호주문 코드3552027691 -
-
Terminal 2-pole, RFI, FF, OVP, Ex
-
Terminal module
도면 번호주문 코드3571028476 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
-
Terminal module
도면 번호주문 코드3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
-
Terminal module
도면 번호주문 코드3571191894 -
-
Terminal 3-pole, 1-5VDC electronics
-
Terminal module
도면 번호주문 코드3571327712 -
-
Display module VU333, version 1
-
Display
도면 번호주문 코드4052020437 -
-
Display module VU333, version 2
-
Display
도면 번호주문 코드4052024112 -
-
Display module VU340, Cbar/Dbar/Dpilot S
-
Display
도면 번호주문 코드4071002865 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
further parts
주문 코드71000221 -
-
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
-
further parts
주문 코드52009800 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
주문 코드71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
주문 코드71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
주문 코드71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
주문 코드71070738 -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Flushing ring NPS 1" Cl. 150-2500, 316L
주문 코드71377369 -
Flushing ring NPS 2" Cl. 150-2500, 316L
주문 코드71377370 -
Flushing ring NPS 3" Cl. 150-2500, 316L
주문 코드71377371 -
Flushing ring DN25, PN16-400, 316L
주문 코드71377379 -
Flushing ring DN50, PN16-400, 316L
주문 코드71377380 -
Flushing ring DN80, PN16-400, 316L
주문 코드71377383 -
Weld-in adapter G1-1/2, 316L
주문 코드52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
주문 코드52024470 -
Weld-in adapter G1/2, 316L, A DIN 3852
주문 코드71389241 -
Weld-in adapter G1/2,316L, 3.1,A DIN3852
주문 코드71389243 -
Mountingset, housing T14, special
주문 코드71304770 -
Mounting bracket 2 valve,stainless steel
주문 코드71372498 -
Mounting set Cerabar S, Deltapilot S
주문 코드52024612 -

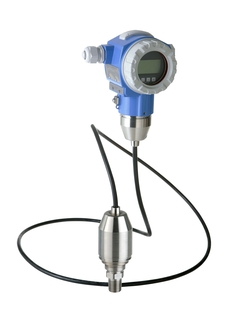

Mountingset for remote sensor
주문 코드71102216 -
ToF Adapter FXA291
주문 코드71007843
