Cerabar PMC51

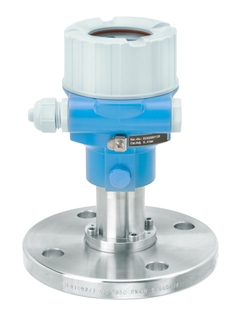

Cerabar PMC51 aluminum housing ©Endress+Hauser

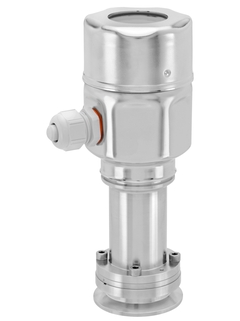

Cerabar PMC51 hygienic housing ©Endress+Hauser

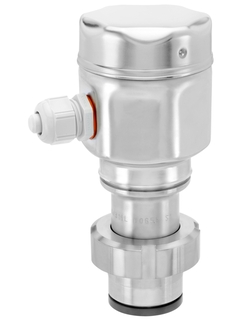

Cerabar PMC51 hygienic housing ©Endress+Hauser

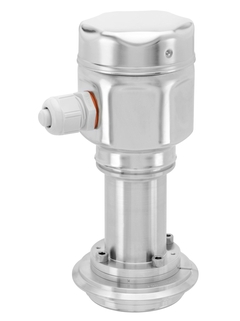

Cerabar PMC51 hygienic housing ©Endress+Hauser

Pressure measuring principle

Cerabar PMC51 beauty shot ©Endress+Hauser
Cerabar PMC51 with manifolds ©Endress+Hauser

기체 또는 액체 측정을 위해 오일 프리 세라믹 센서가 장착된 디지털 압력계

정전용량식 오일 프리 세라믹 측정 셀이 장착된 Cerabar PMC51 디지털 압력계는 일반적으로 액체 및 기체의 압력, 레벨, 체적 또는 질량 측정을 위해 프로세스와 위생 어플리케이션에서 사용됩니다. 통합 파손 감지 기능이 탑재된 진공에 강한 세라믹 멤브레인으로 시스템 안정성이 우수하고, 측정 범위를 조정할 수 있는 신속한 설정으로 시운전이 간단하고 비용과 시간을 절약할 수 있습니다. 또한 IEC 61508 / IEC 61511에 따라 SIL2를 충족합니다.

  • 장점

    • 진공 어플리케이션과 부식 및 마모성 유체를 사용하는 어플리케이션에 가장 적합

    • 멤브레인 파손 감지를 통한 프로세스 안전성

    • 과부하에 강한 고순도 세라믹 센서 (99.9% Al2O3)

    • 위생 어플리케이션에서 응결에 강함

    • HART, PROFIBUS PA, FOUNDATION Fieldbus와 함께 로컬 디스플레이, 4~20mA 출력을 통해 메뉴 지침에 따라 간편하게 시운전

    • 프로세스 압력(최대 SIL2), IEC 61508 및 IEC 61511로 인증됨

    • 매니폴드를 설치해...

  • 적용 분야

    단일 챔버 알루미늄 또는 스테인리스강(316L) 하우징.

    • 프로세스 연결부: 나사, 플랜지 또는 위생 연결부

    • 프로세스 온도: -40 ~ +130°C (-40 ~ +266°F), 1시간 동안 150°C (302°F)

    • 측정 범위: -1/0 ~ +40bar (-15/0 ~ +600psi)

    • 정확성: ±0.15%, "백금" ±0.075%

    • 국제 방폭 인증, SIL, 위생 승인, 해양 승인

Details

  • 측정 원리

    Absolute and gauge pressure

  • Characteristic / Application

    Smart and reliable pressure transmitter, with capacitive measuring cell and
    ceramic process isolating diaphragm
    (Ceraphire)

  • Supply / Communication

    4 ..20mA HART:
    11,5...45V DC
    Ex ia: 11,5...30V DC

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Accuracy

    0,15%
    Platinum 0,075%

  • Long term stability

    < 0,1% of URL/ year

    < 0,25% of URL/ 5 years

    < 0,4% of URL/ 10 years

  • Ambient temperature

    -40°C...85°C
    (-40°F...185°F)

  • Process temperature

    -20°C...125°C
    (-4°F...275°F)

  • Process pressure absolute / max. overpressure limit

    60bar (900psi)

  • Pressure measuring range

    100mbar...40bar
    (1.5psi...600psi)

  • Main wetted parts

    Ceraphire
    Sealing
    Alloy C276
    316L

  • Process connection

    Threads
    Flanges (DIN, ASME, JIS)

  • Max. measurement distance

    400m (1312ft) H2O

  • Communication

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

  • Hygienic approvals

    3A, EHEDG

    CoC ASME-BPE

  • Marine approval

    GL/ ABS/ LR/ BV/ DNV

  • Drinking water approvals

    NSF

  • Options

    local display

  • Application limits

    Measuring cell: ceramics
    If pressurized, possibly use differential pressure measurement with two pressure transmitters (electronic dp). Observe ratio head pressure : hydrostatic pressure

  • 측정 원리

    Absolute and gauge pressure

  • Characteristic

    Smart and reliable pressure transmitter with capacitive measuring cell and ceramic process isolating diaphragm Ceraphire)

  • Supply voltage

    4...20 mA HART

    11,5...45V DC (Non Ex):

    Ex ia: 11,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Non Ex)

  • Reference Accuracy

    Standard 0.1%

    Platinum 0.075%

  • Long term stability

    0.2% of URL/ year

    0.4% of URL/ 5 years

    0.5% of URL/ 10 years

  • Process temperature

    -40°C...+130°C

    (-40°F...+266°F

    +150°C for 1h

    (+302°F for 1h)

  • Ambient temperature

    -40°C...+85°C
    (-40°F...+185°F)

  • Measuring cell

    100 mbar...40 bar

    (1.5 psi...600 psi)

    relative/ absolute

  • Smallest calibratable span

    10 mbar (0.15 psi)

  • Vacuum resistance

    0 mbar abs.

  • Max. Turn down

    20:1

  • Max. overpressure limit

    60 bar (900 psi)

  • Process connection

    Thread:

    G1/2...G2, R1/2, MNPT1/2

    Flange:

    DN25...DN80,

    ASME 1"...4",

    JIS 10K

  • Process connection hygienic

    Tri-Clamp

    DIN11851

    DIN11864-1

    NEUMO

    Varivent N

    SMS

    DRD

  • Material process membrane

    Ceramic

  • Material gasket

    Viton, EPDM, NBR, Kalrez

  • Fill fluid

    None, dry measuring cell

  • Material housing

    Die-cast aluminum,

    AISI 316L

  • Communication

    4...20 mA

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN10204-3.1

    NACE MR0175

  • Hygienic approvals

    CoC ASME-BPE

    3A, EHEDG

  • Marine approvals

    GL/ ABS/ LR/ BV/ DNV

  • Drinking water approvals

    NSF
