전자 유량계
Proline Promag H 100

위생 어플리케이션에 최적화된 전자 유량계
Proline Promag H 100 ©Endress+Hauser

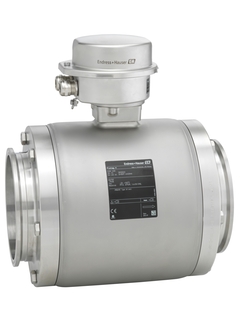

식음료 및 생명과학 산업에 최적화된 Proline Promag H 100 (DN ≥ 40 / 1 1/2")

위생 어플리케이션에 최적화된 전자 유량계
Proline Promag H 100 ©Endress+Hauser

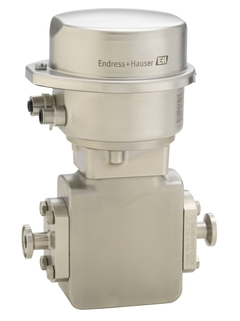

식음료 및 생명과학 산업에 최적화된 Proline Promag H 100 (DN ≤ 25 / 1")

전자 유량계의 측정 원리

Proline 웹 서버의 도입

초소형 트랜스미터가 장착된 위생 어플리케이션용 유량계

Promag H는 식음료 및 생명과학 산업에서 요구 사항이 가장 까다로운 위생 어플리케이션을 위한 센서입니다. 초소형 트랜스미터가 최소한의 공간에서 모든 기능을 구현하고 완벽한 시스템 통합을 지원하는 Promag H 100은 스키드 빌더, 장비 제조업체 및 시스템 통합업체에게 적합한 솔루션입니다. 또한 하트비트 기술(Heartbeat Technology)을 통해 지속적으로 규정 준수와 프로세스 안전을 보장합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 유량, 온도 및 전도도의 다변수 측정

    • 유연한 설치 개념 – 다양한 위생 프로세스 연결부

    • 에너지 절약형 유량 측정 – 교차부 수축으로 압력 손실이 없음

    • 공간 절약형 트랜스미터 – 최소한의 공간에서 모든 기능 구현

    • 추가적인 소프트웨어와 하드웨어가 필요 없어 현장 운영 시간 절약 – 통합 웹 서버

    • 통합/자가 검증 – 하트비트 기술(Heartbeat Technology)

    • 유지보수 불필요 – 구동부가 없음

  • 적용 분야

    • 압력, 밀도, 온도 및 점성에 거의 영향을 받지 않는 양방향 측정 원리

    • 식음료 및 생명과학 산업에서 요구 사항이 까다로운 어플리케이션을 위한 제품

    Device properties

    • 통합 온도 측정

    • 스테인리스강 재질의 센서 하우징(3-A, EHEDG)

    • 접액부 재질 CIP, SIP 세척 가능

    • 견고한 초소형 트랜스미터 하우징

    • 높은 방진방수 등급: IP69

    • 로컬 디스플레이 사용 가능

특징 및 사양

뒤로

Details

  • 측정 원리

    Electromagnetic

  • Product headline

    The specialist for hygienic applications with an ultra‐compact transmitter. Multivariable
    measurement for flow, temperature and conductivity. Dedicated to demanding applications
    in the food and beverage as well as in life sciences industries.

  • Sensor features

    Flexible installation concept – numerous hygienic process connections. Energy‐saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Integrated temperature measurement. Sensor housing made of stainless steel (3-A, EHEDG).

  • Transmitter features

    Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local
    operation without additional software and hardware – integrated web server. Integrated
    verification – Heartbeat Technology. Robust, ultra‐compact transmitter housing. High ingress protection: IP69.

  • Nominal diameter range

    DN 2 to 150 (¹⁄₁₂ to 6")

  • Wetted materials

    Liner: PFA
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
    Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
    Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
    Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum

  • Measured variables

    Volume flow, temperature, conductivity, mass flow, corrected volume flow, corrected
    conductivity

  • Max. measurement error

    Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)

    Volume flow (option) ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

  • Measuring range

    0.06 dm³/min to 600 m³/h (0.015 to 2650 gal/min)

  • Max. process pressure

    PN 40, Class 150, 20K

  • Medium temperature range

    –20 to +150 °C (–4 to +302 °F)

  • Ambient temperature range

    –40 to +60 °C (–40 to +140 °F)

  • Sensor housing material

    1.4301 (304), corrosion resistant

  • Transmitter housing material

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304)

  • Degree of protection

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • Display/Operation

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • Outputs

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • Inputs

    None

  • Digital communication

    HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET

  • Power supply

    DC 20 to 30 V

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, INMETRO, EAC

  • Product safety

    CE, C-tick

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Verification: Heartbeat Technology complies with requirements for traceable verification according to ISO 9001:2008, chapter 7.6. a (TUV attestation)

  • Marine approvals and certificates

    LR approval, DNV GL approval, ABS approval, LH/BV approval

  • Pressure approvals and certificates

    PED, CRN

  • Material certificates

    3.1 material

  • Hygienic approvals and certificates

    3-A, liner and seals acc. to FDA, cGMP
