사양 정보
-
Accuracy
Standard 0.1%
Optional 0.075% -
Process temperature
-10°C...+100°C
(+14°F...+212°F) -
Pressure measuring range
100 mbar...10 bar
(1.5 psi...150 psi) -
Process pressure / max. overpressure limit
40 bar (600 psi)
-
Main wetted parts
Alloy C
316L -
Max. measurement distance
100 m (328 ft) H2O
-
Material process membrane
316L, AlloyC,
Gold-Rhodium -
Measuring cell
100 mbar...10 bar
(1.5 psi...150 psi)
적용 분야

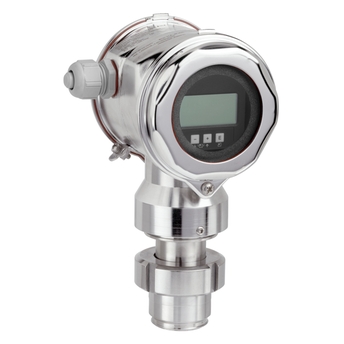

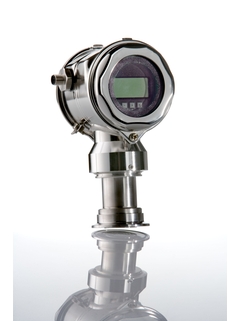

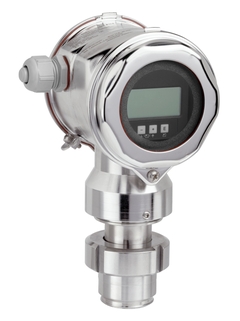

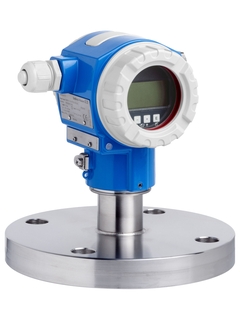

응결 방지 Contite 측정 셀과 2챔버 하우징이 장착된 Deltapoint FMB70은 일반적으로 프로세스와 위생 어플리케이션에서 사용됩니다. 개방 또는 폐쇄 컨테이너 내 액체와 페이스트 같은 유체의 레벨을 측정하기 위한 압력 센서이며, 거품이 형성되어도 측정은 이에 영향을 받지 않습니다. HistoROM/M-DAT 데이터 모듈이 통합되어 프로세스 및 계기 파라미터를 손쉽게 관리할 수 있습니다. SIL3 안전 시스템에서 사용하도록 IEC 61508에 따라 설계되었습니다.
레벨 및/또는 압력 측정용.
프로세스 연결부: 나사, 플랜지 및 위생 연결부
온도: –10 ~ +100°C (14 ~ 212°F) (최대 30분 동안 +135°C (275°F))
측정 범위: 0.1 ~ 10 bar 상대 (1.5 ~ 150 psi)
정확성: ±0.075%
국제 방폭 인증, 오버필 방지 WHG, SIL, 위생 인증, 해양 승인
장점
응결에 강하고, 기준 정확도가 높은 밀봉된 Contite 측정 셀: (±0.1% (옵션 ±0.075%))가 우수한 밀봉된 Contite 측정 셀로, 능동적 온도 보상을 통해 온도 효과를 최소화합니다.
최고의 배치 대 배치(Batch-to-batch) 반복성 및 장기 안정성 제공
모듈식 설계로 디스플레이 또는 전자 장치를 간편하게 교체 가능
측정 계기 설정 및 측정 값을 위한 HistoROM/M-DAT 데이터 백업
측정 셀부터 전자 장치까지 기능 모니터링
원활하게 개별 시스템에 통합 가능(HART/PA/FF)
다양한 승인을 획득하여 전세계에서 사용 가능
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
137 설명서
-
-
사용 설명서(BA)
Deltapilot S FMB70 FOUNDATION Fieldbus (V04.00.zz) Operating Instructions
Pressure sensor with the CONTITE measuring cell
Condensate-resistant offering long-term stability; Communication
via FOUNDAT
ION Fieldbus -
-
-
사용 설명서(BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD76, FMD77, FMD78, PMD70, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitter -
-
-
사용 설명서(BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitter -
-
-
사용 설명서(BA)
Deltapilot S FMB70 PROFIBUS PA (V04.01.zz) Operating Instructions
Pressure sensor with the CONTITE measuring cell
Condensate-resistant offering long-term stability; Communication
via PROFIBU
S PA -
-
-
사용 설명서(BA)
Cerabar S /Deltabar S /Deltapilot S Description of Instrument Function HART
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD76, FMD77, FMD78, PMD70, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitter
V02.11.zz -
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
-
Housing/housing accessories
도면 번호주문 코드1252020440 -
-
Mounting set housing T17 / sensor
-
Housing/housing accessories
도면 번호주문 코드1271020596 -
-
Push button housing, PA/FF
-
Housing/housing accessories
도면 번호주문 코드1352022418 -
-
Push button housing, HART, version 2
-
Housing/housing accessories
도면 번호주문 코드1352024110 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020760 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
도면 번호주문 코드1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020762 -
-
Plug 3-pole, M12, gasket
-
Adapter housing/cable entry
도면 번호주문 코드1552020763 -
-
M12-female plug connector, cable side
-
further parts
주문 코드52006263 -
-
Housing filter plastic T15, 3 pieces
-
further parts
주문 코드71043576 -
-
Housing filter VA, EPDM, 1 piece
-
further parts
주문 코드71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
further parts
주문 코드71219639 -
-
Cover T14/T15 Alu, EPDM
-
Cover
도면 번호주문 코드2052020432 -
-
Cover T14/T15 Alu, sight glass,gasket
-
Cover
도면 번호주문 코드2052020492 -
-
Cover T14/T15 Alu, sight glass, EPDM
-
Cover
도면 번호주문 코드2071245247 -
-
Cover T17 316L, EPDM
-
Cover
도면 번호주문 코드2571002774 -
-
Cover T17 316L, sight glass, EPDM
-
Cover
도면 번호주문 코드2071002810 -
-
Cover T17 316L, sight glass PC, EPDM
-
Cover
도면 번호주문 코드2071002811 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
도면 번호주문 코드2152020429 -
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
주문 코드71290825 -
-
Cover T14/T15 Alu, EPDM
-
Cover
도면 번호주문 코드2552020432 -
-
Electronics HART Ex, v2.10
-
Electronic
도면 번호주문 코드3071026358 -
-
Electronics HART Ex, ext. p. b., v2.10
-
Electronic
도면 번호주문 코드3071026359 -
-
Electronic HART Ex, v2.11
-
Electronic
도면 번호주문 코드3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
-
Electronic
도면 번호주문 코드3071196093 -
-
Electronics HART Ex, v2.20
-
Electronic
도면 번호주문 코드3071263933 -
-
Elektronics HART Ex, v2.30
-
Electronic
도면 번호주문 코드3071386147 -
-
Electronics HART Ex, ext. p. b., v2.20
-
Electronic
도면 번호주문 코드3071263934 -
-
Electronics HART Ex, ext. p. b., v2.30
-
Electronic
도면 번호주문 코드3071386153 -
-
Electronics PA, HW02.00, SW4.0
-
Electronic
도면 번호주문 코드3071071824 -
-
Electronics PA, HW02.00, SW4.01
-
Electronic
도면 번호주문 코드3071224775 -
-
Electronics PA, HW1.10, SW4.0
-
Electronic
도면 번호주문 코드3071043455 -
-
Electronics PA, ext.p.b.,HW1.10,SW4.0
-
Electronic
도면 번호주문 코드3071043454 -
-
Electronics PA, ext. p.b., HW02.00,SW4.0
-
Electronic
도면 번호주문 코드3071071825 -
-
Electronics PA, ext.p. b.,HW02.00,SW4.01
-
Electronic
도면 번호주문 코드3071224776 -
-
Electronics FF, HW2.00, SW3.00
-
Electronic
도면 번호주문 코드3071071826 -
-
Electronics FF, ext. p.b., HW2.00,SW3.00
-
Electronic
도면 번호주문 코드3071071827 -
-
Electronics FF, ext. p.b.,HW2.00, SW4.00
-
Electronic
도면 번호주문 코드3071214890 -
-
Electronics FF, HW2.00, SW4.00
-
Electronic
도면 번호주문 코드3071214892 -
-
HistoROM / M-DAT, 16K
-
Memory
도면 번호주문 코드3152027785 -
-
HistoROM / M-DAT, 16K
-
Memory
도면 번호주문 코드3152027785 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
-
Terminal module
도면 번호주문 코드3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
-
Terminal module
도면 번호주문 코드3571191894 -
-
Terminal 2-pole, RFI, PA, Ex
-
Terminal module
도면 번호주문 코드3571121574 -
-
Terminal 2-pole, RFI, PA, OVP, Ex
-
Terminal module
도면 번호주문 코드3571028475 -
-
Terminal 2-pole, RFI, FF, Ex
-
Terminal module
도면 번호주문 코드3552027691 -
-
Terminal 2-pole, RFI, FF, OVP, Ex
-
Terminal module
도면 번호주문 코드3571028476 -
-
Display module VU340, Cbar/Dbar/Dpilot S
-
Display
도면 번호주문 코드4071002865 -
-
Sensor Deltapilot S FMB70
-
Sensoric
도면 번호주문 코드50FMB70X- -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
주문 코드71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
주문 코드71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
주문 코드71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
주문 코드71070738 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
-
further parts
주문 코드52024228 -
-
Profile gasket silicone, 5 pieces
-
Sealing
도면 번호주문 코드5752023572 -
-
Profile gasket EPDM, 5 pieces
-
Sealing
도면 번호주문 코드5771100719 -
-
EPDM O-ring+316L backring, EHEDG,1 piece
-
Sealing
도면 번호주문 코드5771431380 -
-
EPDM O-ring, EHEDG, 5 pieces
-
Sealing
도면 번호주문 코드5771545801 -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Mounting set Cerabar S, Deltapilot S
주문 코드52024612 -
Weld-in adapter DRD DN50, 316L
주문 코드52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
주문 코드52011899 -
Weld-in adapter DRD DN50, 304
주문 코드916743-0000 -
Weld-in adapter UNI D65, 316L
주문 코드214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
주문 코드52010174 -
Weld-in adapter UNI D85, 316L
주문 코드52006262 -
Weld-in adapter UNI D85, 316L, 3.1
주문 코드52010173 -
Weld-in adapter G1-1/2, 316L
주문 코드52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
주문 코드52024470 -
Adapter FMB50/FMB70 pipe DN40Rd52,304
주문 코드917656-0002 -
Adapter UNI, DIN11851 DN40, 316L
주문 코드71114172 -
Adapter UNI, DIN11851 DN40, 316L, 3.1
주문 코드71114178 -
Adapter UNI, DIN11851 DN50, 316L
주문 코드71114173 -
Adapter FMB50/FMB70 pipe DN50Rd52,304
주문 코드917656-0000 -
Adapter UNI, DIN11851 DN50, 316L, 3.1
주문 코드71114205 -
Adapter FMB50/FMB70 DRD DN65/Rd52,304
주문 코드917656-0001 -
Adapter UNI, DRD DN50, 65mm, 316L
주문 코드71114174 -
Adapter UNI, DRD DN50, 65mm, 316L, 3.1
주문 코드71114206 -
Adapter FMB50/FMB70 Clamp 2" Rd52,304
주문 코드917650-0002 -
Adapter Univ-/Variv N DN40-162 316L
주문 코드71114177 -
Adapter Univ-/Variv N DN40 316L 3.1
주문 코드71114208 -
Weld-in dummy, adapter G1-1/2
주문 코드52024471 -
Adapter UNI, Clamp 2", 316L
주문 코드71114176 -
Adapter Uni, Clamp 3", 316L
주문 코드71350315 -
Adapter UNI, Clamp 2", 316L, 3.1
주문 코드71114207 -
Weld-in adapter UNI 6" D85, 316L
주문 코드71114160 -
Weld-in adapter UNI 6" D85, 316L 3.1
주문 코드71114171 -
Mountingset, housing T14, special
주문 코드71304770 -
Flushing ring NPS 2" Cl. 150-2500, 316L
주문 코드71377370 -
Flushing ring NPS 3" Cl. 150-2500, 316L
주문 코드71377371 -
Flushing ring DN50, PN16-400, 316L
주문 코드71377380 -
Flushing ring DN80, PN16-400, 316L
주문 코드71377383 -
Blind plug weld-in adapter UNI D65/85
주문 코드71580894 -
Mountingset for remote sensor
주문 코드71102216
