적용 분야

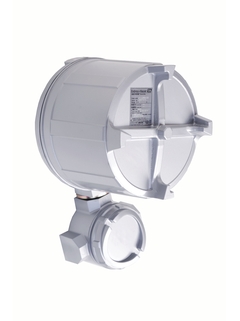

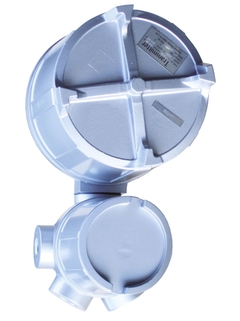

The AT1 transmitter is designed to attach to the LT5 level gauge. Main functions are 4 to 20mA analogue output and alarm contact output.
Ambient temperature: -20 to +60°C (-4 to +140°F)
장점
Transmission of the tank level by analogue signals
Max. 6 alarm contact outputs
Easy maintenance due to simple mechanism
기존 제품
성공 사례
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
4 설명서
-
-
기술 정보(TI)
TI Analog transmitter AT1000 AT1
Potentiometer type
EN KO 28/06/202407/01/201403/06/201301/12/2011언어:
영어
버전:
28/06/2024
파일 크기:
979.7 KB
파일 이름:
TI00460GEN_0424-00.pdf
-
-
-
사용 설명서(BA)
BA Analog transmitter AT1000 AT1
Potentiometer type
EN KO 29/06/202407/01/201403/06/201301/12/2011언어:
영어
버전:
29/06/2024
파일 크기:
1.5 MB
파일 이름:
BA00414GEN_0424-00.pdf
-
-
-
사용 설명서(BA)
Operating Instractions AT1 Operating Instractions AT1000
Tank Gauging
언어:
일본어
버전:
01/07/2007
파일 크기:
739.1 KB
파일 이름:
BA1011N08ja07.07.pdf
-
-
-
방폭
Product family: Sakura
Product root: AT1-
Region: Japan
Approval agency: TIIS
Protection: Ex d언어:
일본어
버전:
01/04/2026
파일 크기:
215.5 KB
파일 이름:
TIIS_T63217_AT1_C1-42_2026.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring,Large terminal box,AT5 body,CR
-
further parts
도면 번호주문 코드11017880-5025 -
-
O-ring, terminal box, small, CR
-
further parts
도면 번호주문 코드11017880-5026 -
-
O-ring, El-compartment, large
-
further parts
도면 번호주문 코드11017880-5027 -
-
O-ring, LT/transmitter coupling
-
further parts
도면 번호주문 코드11017871-1231 -
-
Cover, terminal box
-
further parts
도면 번호주문 코드21017860-6323 -
-
Large-short cover, main body
-
further parts
도면 번호주문 코드21017860-6326 -
-
Cover, terminal box, large
-
further parts
도면 번호주문 코드21017860-6324 -
-
Power unit R/I AC100V
-
further parts
도면 번호주문 코드31017871-1201 -
-
Power unit R/I AC110V
-
further parts
도면 번호주문 코드3156004475 -
-
Power unit R/I AC200V
-
further parts
도면 번호주문 코드3156004479 -
-
Power unit R/I AC220V
-
further parts
도면 번호주문 코드3156004476 -
-
Converter R/I DC power
-
further parts
도면 번호주문 코드32017871-1207 -
-
Converter R/I AC power
-
further parts
도면 번호주문 코드3256004478 -
-
Potentiometer, CP45-FB, LT, LTC2230/40
-
further parts
도면 번호주문 코드33017871-1202 -
-
Potentiometer, CP45-FB, LTC2110
-
further parts
도면 번호주문 코드3356004470 -
-
Main shaft assembly, AT1
-
further parts
도면 번호주문 코드36017871-1210 -
-
Gear, d=11mm
-
further parts
도면 번호주문 코드37017871-1211 -
-
Gear, d=15mm
-
further parts
도면 번호주문 코드37017871-1212 -
-
Dial Plate AT1
-
further parts
도면 번호주문 코드38XPN0001- -
-
Gear Panel Assembly AT1
-
further parts
도면 번호주문 코드40XPN0002- -
-
Alarm Assembly AT1
-
further parts
도면 번호주문 코드42XPN0003- -
-
Alarm cam
-
further parts
도면 번호주문 코드45017871-1220 -
-
Stud bolt M10x40L,spr.washer,washer,4set
도면 번호주문 코드7570106501 -
Coupling, transmitter, LT11/LT12
도면 번호주문 코드75017871-1233 -
Coupling, male,for gauge head, MP/HP
도면 번호주문 코드75017871-1232
