사양 정보
-
Accuracy
Rod probe :
+/- 2 mm (0.08 in)
Rope probe:
+/- 2 mm (0.08 in)
Coaxial probe:
+/- 2 mm (0.08 in) -
Process temperature
-40...+200 °C
(-40...+392 °F) -
Process pressure / max. overpressure limit
Vacuum...40 bar
(Vacuum...580 psi) -
Max. measurement distance
Rod: 4 m (13 ft)
Min DK >1.4
Rope: 10 m (33 ft)
Min DK >1.4
Coaxial: 6 m (20 ft)
Min DK >1.4 -
Main wetted parts
Rod probe:
316L, PTFE, PFA
Rope probe:
316, 316L, PTFE, PFA
Coaxial probe:
316L, PTFE, PFA
적용 분야

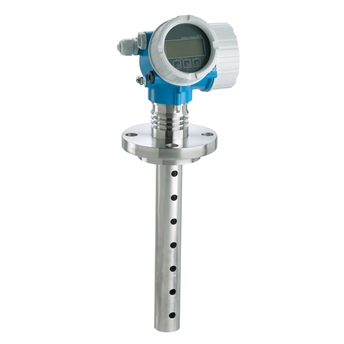

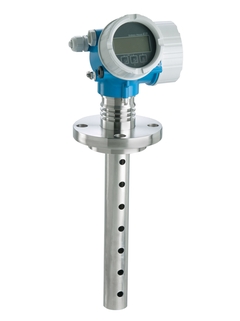

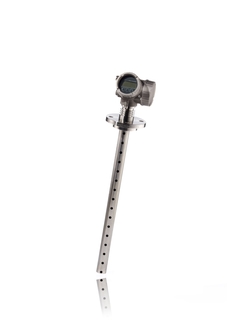

SensorFusion이 장착된 엔드레스하우저 Levelflex FMP55 가이드 레이다 레벨계는 세계 최초로 하나의 기기에 정전 용량식 원리와 가이드 레이다 측정 원리를 동시에 사용하여 측정값을 제공합니다. FMP55는 에멀젼층 가운데서도 레벨 및 인터페이스 측정값들을 안전하게 측정합니다. 따라서, FMP55는 석유 및 가스, 화학, 그리고 석유 산업에서 인터페이스 측정의 혁신 기술로 인정 받았습니다.
로드, 로프, 혹은 동축(coax)이 있는 버전
공정 커넥션: 쓰레드(threads) 또는 플랜지
온도: -50에서 +200°C (-58에서 +392°F)
압력: -1 에서 +40bar (-14.5 에서 +580psi)
최대 측정 범위: 로드 4m(13t), 로프 10m(33ft), 동축 6m(20ft)
정밀도: 로드 ±2mm (0.08")
국제 방폭 인증 증서, WHG 오버필 방지, SIL, 해상 사용 인증
장점
유체 및 공정 조건 변경시에도 신뢰할 수 있는 측정값 제공
빠르고 쉬운 시운전, 유지 보수 및 진단을 위한 HistoROM 데이터 관리
새로운 다중 에코 추적(Multi-Echo Tracking) 평가로 인한 최고의 신뢰성 제공
IEC 61508에 따라 SIL3까지 개발 된 하드웨어 및 소프트웨어
기기의 총 수명 주기 동안 합리적인 비용으로 안전한 플랜트 운영을 가능케하는 자가 진단 기능 하트비트 기술(Heartbeat Technology) 적용
제어/자산 관리 시스템과 사용하기 쉬운 메뉴(현장/제어 시스템) 통합
SIL 및 WHG에 대한 쉬운 교정 테스트 개념으로 시간과 비용 절약
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
관심이 있을 수 있는 게시물
최다 다운로드
-
-
설치 설명서(EA)
Terminal set Installation Instructions
영어 버전 - 08/2017
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200,
EN KO 31/08/201707/10/201324/08/2012언어:
영어
버전:
31/08/2017
파일 크기:
423.1 KB
파일 이름:
EA00040FA2_1717.pdf
-
326 설명서
-
-
계기 파라미터(GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 PROFIBUS PA Description of Device Parameters
Guided wave radar
EN KO 30/10/201404/08/2011언어:
영어
버전:
30/10/2014
파일 크기:
4.7 MB
파일 이름:
GP01001FEN_1314.pdf
-
-
-
계기 파라미터(GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 FOUNDATION Fieldbus Description of Device Parameters
Guided wave radar
EN KO 09/06/201527/04/2012언어:
영어
버전:
09/06/2015
파일 크기:
3.5 MB
파일 이름:
GP01015FEN_0215.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter 316L, GT18, 1 set
-
Filter
도면 번호주문 코드1971115174 -
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
도면 번호주문 코드1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
도면 번호주문 코드1771115176 -
-
Cover GT18 316L, HNBR
-
Cover
도면 번호주문 코드2071110281 -
-
Cover GT18 316L, sight glass, HNBR
-
Cover
도면 번호주문 코드2071110282 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
도면 번호주문 코드2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
도면 번호주문 코드2071110293 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
도면 번호주문 코드2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
도면 번호주문 코드2071110299 -
-
Cover GT18 316L, terminal Ex d, HNBR
-
Cover
도면 번호주문 코드2571110284 -
-
Cover GT18 316L, terminal Ex, HNBR
-
Cover
도면 번호주문 코드2571110291 -
-
Cover GT18 316L, Terminal, OVP, HNBR
-
Cover
도면 번호주문 코드2571185516 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
도면 번호주문 코드2571110295 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
도면 번호주문 코드2571185518 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
도면 번호주문 코드2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
도면 번호주문 코드2571110302 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
도면 번호주문 코드2571185517 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
주문 코드71450381 -
-
Blind plug M20, Alu, Ex d
-
further parts
도면 번호주문 코드1471679714 -
-
Blind plug M20, 316L, Ex d
-
further parts
도면 번호주문 코드1471679712 -
-
Electronics Levelflex FMP5x
-
Electronic
도면 번호주문 코드30XPF0001- -
-
Electronics Levelflex FMP5x
-
Electronic
도면 번호주문 코드30XPF0001- -
-
I/O mod.Lev,2wr.4-20mA,HART,Ex,LP,V1
-
I/O module
도면 번호주문 코드3471108591 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
도면 번호주문 코드3471187812 -
-
I/O mod.Lev,2wr.4-20mA,HART,Ex,LP,V1
-
I/O module
도면 번호주문 코드3471108591 -
-
I/O mod.Lev,2wr.4-20mA,HART,Ex,LP,V1
-
I/O module
도면 번호주문 코드3471108591 -
-
I/O mod.Lev,2wr.4-20mA,HART,Ex,LP,V1
-
I/O module
도면 번호주문 코드3471108591 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108595 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
도면 번호주문 코드3471108594 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108595 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108595 -
-
I/O mod.Level,2-wr2x4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108601 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207474 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
도면 번호주문 코드3471108603 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
도면 번호주문 코드3471164940 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
도면 번호주문 코드3471108603 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
도면 번호주문 코드3471164940 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
도면 번호주문 코드3471108603 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
도면 번호주문 코드3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
도면 번호주문 코드3471164940 -
-
I/O module, 2-wr.,4-20mA,HART,PFS,Ex,V1
-
I/O module
도면 번호주문 코드3471108599 -
-
I/O modLevel,4-wrDC,4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108604 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207473 -
-
I/Omod.Level,4-wrAC,4-20mA,HART,Ex,V1
-
I/O module
도면 번호주문 코드3471108605 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207475 -
-
Terminal set 4-wire, I/O module
-
Terminals
도면 번호주문 코드3771110279 -
-
Terminal set 2-wire, I/O module
-
Terminals
도면 번호주문 코드3771110280 -
-
Transmitter electronics FHX50
-
further parts
주문 코드71197334 -
-
M12-female plug connector, VA
-
further parts
주문 코드71296840 -
-
Cable FHX50, FHX50B, 5m
-
further parts
주문 코드71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
주문 코드71206554 -
-
Cable FHX50, FHX50B, 20m
-
further parts
주문 코드71206555 -
-
Cable FHX50, FHX50B, 30m
-
further parts
주문 코드71206556 -
-
Kit Display module,SD02,push buttons
-
Display
도면 번호주문 코드4071109658 -
-
Kit Display module,SD03,Touch Control
-
Display
도면 번호주문 코드4071162152 -
-
Display module, SD02, push buttons
-
Display
도면 번호주문 코드40XPD0024- -
-
Display module, SD03, Touch Control
-
Display
도면 번호주문 코드40XPD0025- -
-
HF-Coaxcable L=6m/18ft, plug
-
further parts
주문 코드71235564 -
-
Spare parts set - retrofit kit FHX50
-
further parts
주문 코드71248380 -
-
Probe FMP55 w/o process connection
-
Sensoric
도면 번호주문 코드55XPF0013- -
-
HF-Coax cable L=3m/9ft, plug
-
further parts
도면 번호주문 코드7071114823 -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
도면 번호주문 코드6571110303 -
-
Overvoltage protection (OVP10),1-Channel
주문 코드71128617 -
Overvoltage protection (OVP20),2-Channel
주문 코드71128619 -
Centering star PFA 37mm/16mm
주문 코드71069065 -
Rope centering star, PEEK, 48-95mm, 1 pc
주문 코드71373490 -
Rope centering star, PEEK, 48-95mm, 5 pc
주문 코드71373492 -
Bluetooth module (BT10)
주문 코드71377355 -
Mountingset for remote sensor
주문 코드71102216 -
Weather protection cov.GT18/GT19/GT20
주문 코드71132889 -
Weather prot. cover GT18/GT19/GT20, 316L
주문 코드71162242 -
Centering star PFA 37mm/12mm
주문 코드71157270 -
Screw in flange FAX50
주문 코드FAX50-
