필드버스용 8채널
필드 인디케이터
RID14

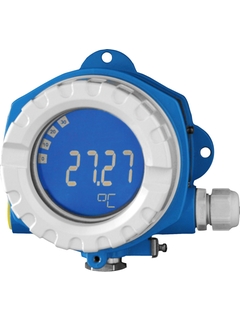

필드버스용 8채널 필드 인디케이터
RID14 ©Endress+Hauser

FOUNDATION Fieldbus™ 또는 PROFIBUS® PA 프로토콜을 위해 최대 8개의 프로세스 값 또는 계산값 표시

이 8채널 디스플레이는 FOUNDATION Fieldbus™ 또는 PROFIBUS® PA 네트워크에서 측정값 및 계산값과 Fieldbus 사용자의 상태 정보를 표시합니다. Listener 모드에서 계기는 설정된 Fieldbus 주소를 수신하고 이 값을 표시합니다. 또한 버스에서 사용 가능한 FOUNDATION Fieldbus™ 값을 기능 블록 상호연결을 통해 표시할 수 있습니다. 일반 텍스트 필드에는 공학 단위나 TAG가 표시되고, 막대 그래프를 통해 트렌드를 시각화합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • Fieldbus 프로토콜을 통한 간단하고 표준화된 통신

    • 최대 8개의 입력 채널 또는 디지털 상태를 위한 Listener 모드

    • 막대 그래프, 진단 기호 및 테스트 필드가 표시되는 선명한 백라이트 LC 디스플레이

    • 외부 전원 공급 장치가 필요하지 않음

    • 국제 승인

  • 적용 분야

    프로세스 값과 계산값의 표시를 위해 8개의 입력 채널이 있고 FOUNDATION Fieldbus™ 또는 PROFIBUS® PA 프로토콜을 지원하는 Fieldbus 디스플레이.

Details

  • 측정 원리

    Display

  • Function

    Display values

    Advanced diagnostic

  • Certification

    ATEX Ex ia

    ATEX Ex d

    FM

    CSA

    IECEx Ex ia

    IECEx Ex d

    IECEx Ex tD

  • Input

    Foundation Fieldbus protocol

    PROFIBUS PA protocol

  • Dimensions (wxhxd)

    Field housing:

    132 x 135 x 106 mm

    (5.2" x 5.31" x 4.17")

  • Software

    Listener Mode


    On Foundation Fieldbus also function block connection:

    Display transducer block

    Advanced diagnostic block´

    2 x input selector

    Arithmetic block

    Integrator block

    PID block

  • Operation

    Foundation Fieldbus: via fieldbus

    PROFIBUS PA: DTM and FieldCare or DIP-switches on the device


    Write lock on hardware

  • Display

    High contrast backlit LCD with bargraph

    TAG/unit

  • Operating Voltage

    9-32 V DC, polarity independent

  • 측정 원리

    Fieldbus indicators

  • Measuring principle

    8 channel field indicator for fieldbuses

  • Function

    Display values

    Advanced diagnostic

  • Display

    High contrast backlit LCD with bargraph

    TAG/unit

  • Power Supply

    Not defined

  • Input

    Foundation Fieldbus protocol

    PROFIBUS PA protocol

  • Output

    Not defined

  • Output

    Not defined

  • Software functions

    Listener Mode

    On Foundation Fieldbus also function block connection:

    Display transducer block

    Advanced diagnostic block

    2 x input selector

    Arithmetic block

    Integrator block

    PID block

  • Certificates

    ATEX Ex ia

    ATEX Ex d

    FM

    CSA

    IECEx Ex ia

    IECEx Ex d

    IECEx Ex tD

  • SIL

    Not defined

  • Panel mounting

    field
