실리카 분석계
Liquiline System CA80SI

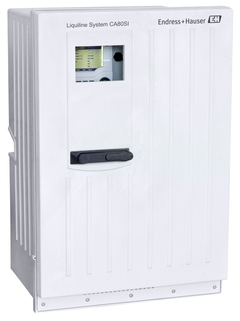

Liquiline System CA80SI - silica analyzer for boiler feedwater, steam, condensate and ion exchangers ©Endress+Hauser

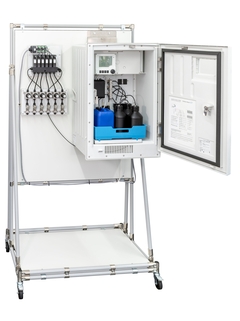

Liquiline System CA80SI - 6-channel version for sampling from all necessary process points ©Endress+Hauser
Liquiline System CA80SI offers easy operation and maintenance ©Endress+Hauser

비디오를 통해 비색 측정 원리를 확인해 보십시오.

보일러 급수, 증기, 응축물 및 이온 교환기의 모니터링을 위한 비색 시스템

Liquiline System CA80SI는 정밀한 온라인 실리카 분석을 제공하고 유리 같은 침전물로부터 플랜트 장비를 보호하여 터빈과 이온 교환기의 성능을 최적화합니다. 또한 연동 펌프와 고정밀 디스펜서 펌프를 결합해 매우 안정적인 작동을 보장하고 유지보수 작업을 최소화합니다. 이 실리카 분석기는 고급 진단 기능을 제공할 뿐만 아니라 최대 6개의 채널을 장착하고 최대 4개의 Memosens 센서를 연결하여 프로세스 요건에 맞춰 손쉽게 조정할 수 있습니다.

  • 장점

    • 발전 산업에서 고가의 플랜트 장비 보호: 이 실리카 분석기는 물/증기 사이클에서 미량의 실리카를 모니터링하여 장비 표면에서 유리 같은 침전물을 방지합니다.

    • 임계 실리카 레벨을 조기에 온라인으로 검출하면 조기 대응을 통해 발전 플랜트 효율을 향상시키고 유지보수 및 블로다운(blowdown)을 최적화할 수 있습니다.

    • 표준 헤테로폴리 블루법으로 실험실 결과와 직접 비교할 수 있습니다.

    • 최고의 신뢰성: 연동 펌프와 고정밀 디스펜서 펌프를 결합해 안정적인...

  • 적용 분야

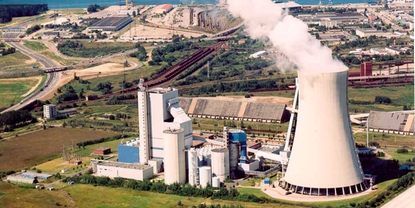

    CA80SI 실리카 분석기는 발전 산업과 설비의 미량 실리카를 모니터링합니다.

    • 보일러 급수 및 증기의 순도 표시

    • 콘덴서 누출 시 조기 경고

    • 이온 교환기 소진 시 조기 경고

특징 및 사양

뒤로

Details

  • 측정 원리

    Colorimetric

  • Characteristic

    Analyzer for silica in aqueous solutions

  • Measuring method

    Comply with standard colorimetric measuring principle - heteropoly blue method

  • Size

    Cabinet
    793 x 530 x 417 mm
    31.22 x 20.87 x 16.42 inch
    Stand housing
    1693 x 530 x 417 mm
    66.65 x 20.87 x 16.42 inch

  • Design

    Open design / cabinet
    Plastic ASA-PC

  • Process temperature

    5 to 45 °C (41 to 113 °F)

  • Ambient temperature

    5 to 40 °C ( 41 to 104 °F)

  • Process pressure

    1 to 5 bar (14.5 to 72.5 psi)

  • Sample flow rate

    60 to 250 ml/min (2.03 to 8.45 fl.oz/min)

  • Consistency of the sample

    particle free

  • Specials

    Easy upgrade to measuring station with up to four digital Memosens sensors
    Automatic calibration and cleaning
    User-configurable measuring, cleaning and calibration intervals
    optional up to 6 sample channels
    Flexible functionality and modular expandable
    Digital communication for remote access

  • Application

    Determination of silica concentration in boiler feed water
    Monitoring of water-steam-circuit and condensate
    Monitoring and optimization of reverse osmosis and desalination

  • Power supply

    100 ... 120 VAC / 200 ... 240 VAC ± 10%
    50 ± 1 or 60 ± 1.2 Hz

  • Output

    2x 0/4 ... 20 mA
    Optional: Webserver, Modbus, Ethernet/IP, Profibus DP

  • Input

    "1, 2, 4 or 6 measuring channels

    Optional 1 to 4 digital inputs for sensors with Memosens protocol
    "

  • Measurement range

    0.5 to 200 µg/l (ppb)
    50 to 5000 µg/l (ppb)

  • Consumables

    Reagents and standard solutions CY80SI
    Maintenance kit CAV800
