진동 전자식
포인트 레벨 스위치
Liquiphant FTL51C

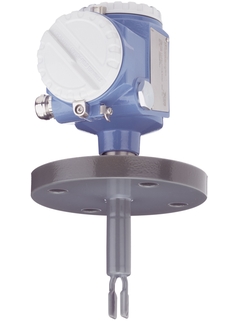

Liquiphant FTL51C coated ©Endress+Hauser

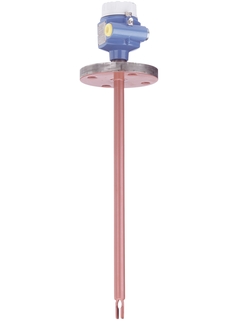

Liquiphant FTL51C coated ©Endress+Hauser

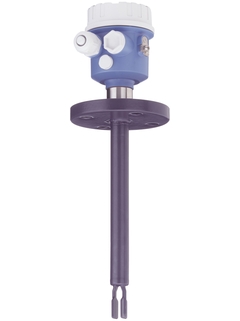

Liquiphant FTL51C coated ©Endress+Hauser

Vibronic measuring principle

Liquiphant with permanent function check is the safe choice for point level detection in liquids

부식 방지 코팅이 적용된 포인트 레벨 스위치

FTL51C는 내부식성 코팅이 적용됐으며 포크 길이 또한 연장 가능한 포인트 레벨 스위치입니다. 모든 국제 인증서를 보유하고 있기 때문에 위험 구역에서도 사용 가능하며 모든 산업에서 사용할 수 있습니다. FTL51은 기능 안전 SIL2/SIL3을 제공합니다. 안전 장치로서 기기의 안전성과 가용성을 보장할 수 있습니다. 측정 값은 측정하는 유체의 특성 변화, 유량, 밀도, 가스 버블, 거품, 진동 또는 빌드업의 영향을 받지 않으며 신뢰성 있는 측정 값을 제공합니다.

  • 장점

    • IEC 61508/IEC 61511-1에 따른 SIL2/SIL3 기능 안전을 요구하는 안전 시스템에서 사용 가능

    • 부식성 매체를 위한 다양한 플라스틱(PFA) 코팅 및 에나멜(enamel) 코팅 제공

    • 국제 방폭 안전 인증서 및 과충진 방지 인증서(WHG) 보유

    • 별도의 교정이 필요하지 않으며 쉬운 설치 가능

    • 기계적으로 움직이는 부품이 없음: 유지보수 불필요, 마모 고장이 없으며, 긴 운전수명
      포크 손상 여부 모니터링 가능 : 기능 보장

    • 공정 안전을 위한 이중...

  • 적용 분야

    부식 방지 코팅이 적용된 포인트 레벨 스위치

    • 프로세스 커넥션 : 플랜지 & 위생용 프로세스 커넥션 (FDA 승인된 PFA)

    • 공정 온도: -50 ~ +150°C (-58 ~ +302°F)

    • 공정 압력: -1 ~ +40bar (-14.5 ~ +580psi)

    • 센서 코팅 재질: ECTFE, PFA (Edlon, Rubyred, conductive), Enamel

    • 국제 방폭 인증, 과충진 방지 WHG, SIL,위생 인증, 마린 인증

Details

  • 측정 원리

    Vibration Liquids

  • Characteristic / Application

    High protection against aggressive media by using antistatic coating
    Modular housing concept
    wide range of process connections
    Analogue and bus interfaces
    Extensive certificate range (e.g.Ex,WHG)

    pipe extension up to 3m (6m option)

  • Specialities

    Foamdetection
    Detekt a densitychange
    second line of defense

  • Supply / Communication

    PROFIBUS PA
    19...253V AC, 2-wire
    10...55V DC-PNP, 3-wire
    DPDT, 19...253V AC, 10...55V DC
    8/16mA, 11...36V DC
    NAMUR
    PFM, 2-wire
    NAMUR with testbutton

  • Ambient temperature

    -50 °C...+70 °C
    (-58 °C...+158 °F)

  • Process temperature

    -50 °C...+150 °C
    (-58 °F...+302 °F)
    up to 230 °C / 450°F on request

  • Process pressure absolute / max. overpressure limit

    Vacuum...40 bar
    (Vacuum...580 psi)

  • Min. density of medium

    0.5g/cm³ (0.4g/cm³ optional)

  • Main wetted parts

    ECTFE
    PFA (Edlon)
    PFA (Rubyred)
    PFA (conductive)
    Enamel

  • Process connection

    Flange:

    DN25...DN100,

    ASME 1"...3",

    JIS RF10 K 50

  • Process connection hygienic

    FDA conform with PFA (Edlon)

  • Sensor length

    ECTFE, PFA 130mm, 148mm...3000mm
    (ECTFE, PFA 5.12", 5.83"...118")
    Enamel 130mm, 148mm...1200mm
    (Enmal 5.12", 5.83"...47.24")

  • Communication

    PROFIBUS PA
    19...253V AC
    10...55V DC-PNP
    19...253V AC bzw 10...55V DC
    8/16mA, 11...36V DC
    NAMUR
    PFM

  • Certificates / Approvals

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Safety approvals

    Overfill prevention WHG

    SIL2/ SIL3

  • Design approvals

    EN 10204-3.1

  • Marine approval

    GL/ ABS/ DNV

  • Options

    Heavy duty stainless steel housing mainly for the oil and gas industry

  • Components

    FTL325P/FTL375P Interface PFM
    FTL325N/FTL375N Interface NAMUR

  • 측정 원리

    Vibration Density

  • Characteristic / Application

    Liquiphant M Density
    with Density Computer FML621
    Temperature and pressure measurement

    High protection against aggressive media by using antistatic coating

    Modular housing concept

    Wide range of process connections

    Pipe extension up to 3 m (6 m option)

  • Supply / Communication

    Transmitter power supply (MUS)

  • Ambient temperature

    -50...80°C

    -50...60°C for hazardous applications

  • Process temperature

    0...80 °C (validity of accuracy data)

    -50...0°C / 80...150 °C (with reduced technical data)

  • Process pressure absolute

    0...25 bar

    >25...40 bar (with reduced technical data)

  • Wetted parts

    ECTFE, PFA and Enamel

  • Sensor length

    115...3000 mm

    (depends by the covering)

  • Output

    Pulse

  • Certificates / Approvals

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Specialities

    Commissioning with ReadWin2000

  • Components

    Density Computer FML621

  • Other approvals and certificates

    SIL2/ SIL3
