사양 정보
-
Accuracy
up to 0.5 mm
-
Process temperature
-40°C...200°C
(-40°F...392°F) -
Process pressure / max. overpressure limit
Vacuum.....16 bar abs
-
Max. measurement distance
70 m (230 ft)
For calibration to regulatory standards:
50 m (164 ft) -
Main wetted parts
316L, PTFE
적용 분야

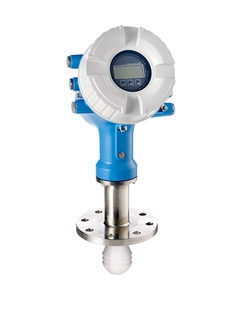

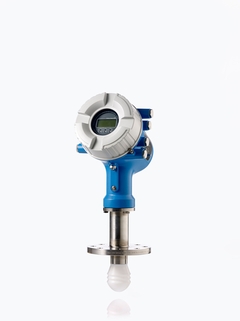

NMi 및 PTB 승인을 받은 Micropilot NMR81은 상거래 및 재고 관리 어플리케이션에서 사용되고 OIML R85 및 API 3.1B에 따른 요구 사항을 충족합니다. NMR81은 여유 공간이 많은(최대 70m) 어플리케이션에 특히 적합합니다. 80 GHz 송신 주파수를 사용하는 드립오프(Drip-off) 렌즈 안테나는 3°의 빔 각도를 생성하고 탱크 벽 가까이에 있는 장애물도 피할 수 있습니다.
여유 공간이 많은(최대 70m) 어플리케이션에 적합한 80 GHz 드립오프(Drip-off) 렌즈 안테나는 노즐이 탱크 벽 가까이에 있는 어플리케이션에 높은 빔 집속을 제공
프로세스 연결부: 플랜지
온도: -40 ~ +170°C (-40 ~ +338°F)
압력: 진공 ~ +16bar (진공 ~ +232psi)
최대 측정 범위: 70m (230ft)
정확성: ±0.5mm (±0.02")
송신 주파수: 80GHz
국제 방폭 및 상거래 인증, 오버필 방지 WHG, SIL
장점
-
최고의 안전성을 위해 (동종 리던던시에서) IEC 61508부터 SIL3에 따라 개발된 하드웨어 및 소프트웨어
-
정확성이 최대 ±0.5mm (±0.02")로 신뢰성 극대화
-
OIML R85와 API MPMS와 같은 국제 계량 권장 사항에 따라 개발
-
상거래 어플리케이션을 위해 NMi 또는 PTB와 같은 지역 및 국가 지정 인증 획득
-
간소화된 설치 및 개방형 프로토콜을 통해 주요 DCS 시스템에 간편하게 연결할 수 있으므로 문제 없이 작동
-
탱크 벽과 장애물에 의한 간섭 없이 더욱 예리한 집속을 위해 좁은 빔 각도를 생성하는 80 GHz 기술
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
성공 사례
20 설명서
-
-
사용 설명서(BA)
BA Micropilot NMR81
Medición de depósitos
EN KO 25/03/2024언어:
스페인어
버전:
25/03/2024
파일 크기:
5.3 MB
파일 이름:
BA01450GES_0823-00.pdf
-
-
-
설치 설명서(EA)
ホルダ付き SD カード 設置要領書
マイクロパイロット NMR8x；プロサーボ NMS8x；タンクサイドモニター NRF81
언어:
일본어
버전:
29/09/2017
파일 크기:
1.9 MB
파일 이름:
EA01184GJA_0217-00.pdf
-
-
-
Ex 안전 지침서(XA)
XA Micropilot NMR81, NMR84
Ex ia/db IIC T* Ga/Gb
Ex db [ia Ga] IIC T* GbEN KO 29/07/202512/07/2021언어:
영어
버전:
29/07/2025
파일 크기:
653.8 KB
파일 이름:
XA01580GEN_0425-00.pdf
-
-
-
Ex 안전 지침서(XA)
Micropilot NMR81, NMR84
Ex ia/d IIC T* Ga/Gb
Ex d [ia Ga] IIC T* Gb언어:
중국어
버전:
15/12/2021
파일 크기:
1.4 MB
파일 이름:
XA01581GZH_0321-00.pdf
-
-
-
Ex 안전 지침서(XA)
XA Micropilot NMR81, NMR84
0/1Ex ia/db IIC T4...T1 Ga/Gb X
1Ex db [ia Ga] IIC T4...T1 Gb X
0/1Ex ia/db IIC T6...T1 Ga/Gb X
1Ex db [ia Ga] IIC T6...T1 Gb XEN KO 16/12/2024언어:
영어
버전:
16/12/2024
파일 크기:
648.5 KB
파일 이름:
XA01582GEN_0624-00.pdf
-
-
-
Ex 안전 지침서(XA)
Micropilot NMR81, NMR84
Ex ia/db IIC Tx Ga/Gb
Ex db [ia Ga] IIC Tx Gb언어:
영어
버전:
07/02/2022
파일 크기:
646.1 KB
파일 이름:
XA01596GEN_0222-00.pdf
-
-
-
특별 문서(SD)
RFID TAG Special Documentation
RFID TAG
Special DocumentationEN KO 12/08/2015언어:
영어
버전:
12/08/2015
파일 크기:
331 KB
파일 이름:
SD01502FA2_0215.pdf
-
-
-
활동 분야(FA)
Füllstandsmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
언어:
독일어
버전:
14/10/2022
파일 크기:
10.6 MB
파일 이름:
FA00001F00DE2522.pdf
-
-
-
역량 브로셔(CP)
Selection Guide, Auswahlhilfe. Kontinuierliche Füllstandmessung in Flüssigkeiten und Schüttgütern
Auswahl- und Projektierungshilfe für die Prozessindustrie
언어:
독일어
버전:
09/03/2026
파일 크기:
21.1 MB
파일 이름:
CP00023F00DE2126.pdf
-
-
-
역량 브로셔(CP)
Selection Guide Continuous level measurement in liquids and bulk solids
Selection and engineering guide for the process industry
언어:
영어
버전:
09/03/2026
파일 크기:
20.8 MB
파일 이름:
CP00023F00EN2126.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring, housing, 177.39x3.53, TG
-
Sealing
도면 번호주문 코드2171312582 -
-
Housing filter, PTFE, NMR8x, 2 pcs.,TG
-
Filter
도면 번호주문 코드1971312589 -
-
Blind plug, M20, 316L, O-ring EPDM, TG
-
Adapter housing/cable entry
도면 번호주문 코드1471312592 -
-
O-ring, blind plug, M20, EPDM, 5pcs., TG
-
Sealing
도면 번호주문 코드1571312594 -
-
Front cover 316L, sight glas, gasket
-
Cover
도면 번호주문 코드2071312607 -
-
Front cover Alu, sight glas, gasket
-
Cover
도면 번호주문 코드2071312596 -
-
Cover clamp, 2 pcs., TG
-
Housing/housing accessories
도면 번호주문 코드1771312627 -
-
Terminal set, I/O module, Push-in, TG
-
Terminals
도면 번호주문 코드3771324756 -
-
Terminal set, I/O module, screw type, TG
-
Terminals
도면 번호주문 코드3771324757 -
-
Display set, RS485, holder, TG
-
Display
도면 번호주문 코드4071312638 -
-
Display holder, fixing ring, TG
-
Display
도면 번호주문 코드4171312640 -
-
Electronics, mainboard
-
Electronic
도면 번호주문 코드31XPN0036- -
-
I/O Module NMR81/84, NRF81, NMS80/81/83
-
I/O module
도면 번호주문 코드33XPN0031- -
-
Modification name plate, non Ex
-
Miscellaneous
도면 번호주문 코드.71067434 -
-
Spare RFID TAG
-
Miscellaneous
도면 번호주문 코드.XPRFID- -
-
Seal, adjustable, DN50, FKM
도면 번호주문 코드071285499 -
Seal, adjustable, DN80, FKM
도면 번호주문 코드071285501 -
Seal, adjustable, ASME 3"/JIS 80A, FKM
도면 번호주문 코드071285503 -
Weather protection cover NMR8x, NRF8x
도면 번호주문 코드071292751
