정전용량식 포인트 레벨 스위치
Solicap FTI56

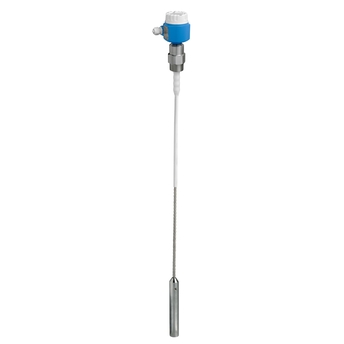

Solicap FTI56 ©Endress+Hauser

미세 입자 분체부터 거친 입자 분체를 위한 포인트 레벨 검출

Solicap FTI56은 미세 입자 또는 거친 입자 분체의 포인트 레벨 검출을 위한 완전/부분 절연 처리되고 내구성이 우수한 로프 프로브입니다. 최고의 신뢰도를 제공하고, 수많은 인증 및 승인을 획득하여 다양한 어플리케이션에 적합합니다. 견고한 구조 덕분에 인장 하중이 최대 60kN으로 매우 높은 어플리케이션에서도 정확하게 측정할 수 있습니다.

  • 장점

    • 내구성이 탁월한 설계로 가혹한 프로세스 조건에서 사용 가능

    • 간편하고 빠른 시운전과 버튼만 누르면 실행되는 교정으로 비용 절감

    • 다양한 인증과 승인을 획득한 범용 어플리케이션용

    • 사일로의 정전 방전을 방지하기 위한 2단계 과전압 보호 제공

    • 전자 장치 영구 자동 모니터링으로 안전성 향상

    • 길이를 줄이기 쉬운 로드 모델(부분 절연) 및 로프 모델(부분 및 완전 절연)로 보관비 절감

  • 적용 분야

    인장 하중이 최대 60kN으로 매우 높은 어플리케이션용. Fieldgate와 Solicap이 자재 공급 및 물류 최적화를 위한 솔루션 제공(물류 관리).

    • 프로세스 연결부: 플랜지 및 나사

    • 측정 범위: 500 ~ 22,000mm (20 ~ 866")

    • 온도: -50 ~ +180°C (-58 ~ +356°F)

    • 압력: -1 ~ +25bar (-14.5 ~ +363psi)

    • 국제 방폭 인증, SIL

특징 및 사양

뒤로

Details

  • 측정 원리

    Capacitive Solid

  • Characteristic / Application

    Fully / partly isulated rope probe for small-grain / large-grain solids
    Simple calibration
    Suitable for abrasive media
    Very robust probe

  • Specialities

    Inactive length
    High tensile loading
    Extremely robust probe

  • Supply / Communication

    19 ... 253V AC
    10 ... 55V DC-PNP
    19...253V AC bzw 10...55V DC
    8/16mA, 11 ... 36V DC
    PFM
    3-wire

  • Ambient temperature

    -50°C ... 70°C
    (-58°F ... 158°F)

  • Process temperature

    -50°C ... 180°C
    (-58°F ... 356°F)

  • Process pressure absolute / max. overpressure limit

    Vacuum ... 25 bar
    (Vacuum ... 362 psi)

  • Main wetted parts

    PTFE, PA, 316L, Steel

  • Max. tensile strength

    60 kN

  • Process connection

    Thread R1 1/2, NPT1 1/2

    Flanges from DN50.../ASME 2".../JIS...

  • Sensor length

    0.5m ... 22m
    (1.6ft ... 72ft)

    Inactive length: 0.1m....1m

    (3"...39")

  • Communication

    2- wire 19-253 VAC

    DC PNP
    Relais DPDT
    PFM
    3-wire
    8/16 mA

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

  • Safety approvals

    SIL

  • Components

    PFM: FTC325, FTC625, FTC470Z, FTC471Z
    3-wire: FTC325

  • Application limits

    DK min 2
