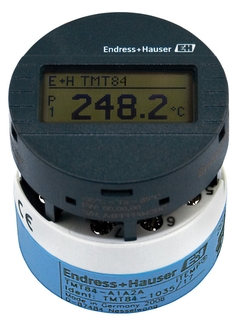

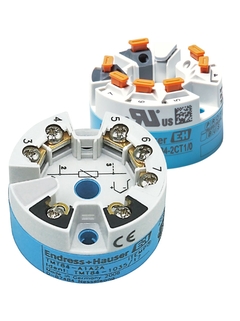

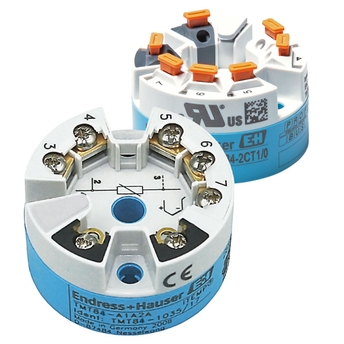

모든 산업 분야에 걸쳐 중요 프로세스에서 탁월한 신뢰성, 정확성 및 장기 안정성을 보장합니다. 이 구성 가능한 트랜스미터는 PROFIBUS® PA 통신을 이용해 RTD 및 TC 센서에서 변환된 디지털 신호뿐만 아니라 저항 및 전압 신호도 전송합니다. 센서 모니터링 기능으로 측정 개소의 가용성이 우수하고, NAMUR NE 107에 따라 진단 정보를 제공합니다. 또한 센서-트랜스미터 매칭을 통해 측정 정확도를 최적화합니다.
입력 신호를 디지털 출력 신호로 변환하기 위한 2개의 입력 채널과 PROFIBUS PA 프로토콜
뛰어난 신호 신뢰성, 장기 안정성, 높은 정밀도 및 고급 진단 기능(중대한 프로세스에서 중요)
최고 수준의 안전성, 가용성 및 위험 감소 보장
DIN EN 50446에 따라 평면 터미널 헤드에 설치
벽 또는 배관 설치용 브래킷을 사용해 Ex d 지역에서 사용할 수 있도록 필드 하우징에 설치 가능(옵션)
장점
PROFIBUS PA Profile 3.02를 통한 쉽고 표준화된 통신
NAMUR NE 21에 따른 EMC 요건과 디지털 신호를 처리하는 온도 트랜스미터에 관한 NE 89의 권장사항 준수
IEC 600079-27에 따른 FISCO/FNICO 준수를 통해 Ex 지역에서 측정 개소의 설계가 간단함
FM IS, NI, CSA IS, NI 및 ATEX Ex ia, Ex nA (Ex nL) 등의 국제 승인을 획득해 방폭 지역에서 안전하게 작동
This white paper explains how self-calibrating thermometers can be used in hygienic process engineering. It details theory and practice as well as application examples. Learn more!
9...32 V DC (PROFIBUS PA) 9...17,5 V DC (FISCO/FNICO)
Communication
PROFIBUS PA
Installation
Terminal head form B
Accuracy
(Pt100) <= 0,1 K (Pt100) <= 0,18 °F
Galvanic isolation
yes
Certification
ATEX II3G Ex ic IIC T6 Gc ATEX II2D Ex tb IIIC Db ATEX II1G Ex ia IIC T4/T5/T6 ATEX II3G Ex nA IIC T6 Gc ATEX II3D Ex tc IIIC Dc ATEX II1G Ex ia IIC T6 Ga, II3D ATEX II3G Ex nA IIC T6 Gc, II3D ATEX II2G Ex d T6, II2D Ex tb IIIC FM+CSA IS, NI I/1+2/ABCD CSA C/US General Purpose FM IS, NI I/1+2/ABCD CSA IS, NI I/1+2/ABCD CSA XP, NI, DIP I, II, III/1+2/A-G NEPSI Ex ia IIC T4/T5/T6 TIIS Ex ia IIC T6 NEPSI Ex nA IIC T4/T5/T6 IECEx Ex ia IIC T4/T5/T6 FM XP, NI, DIP I, II, III/1+2/A-G EAC Ex ia IIC T6 Ga EAC Ex d IIC T6 Gb IECEx Ex tb IIIC Db IECEx Ex d T6 Gb, Ex tb IIIC Db INMETRO Ex ia [ia Ga] IIC T6 Gb INMETRO Ex d T6 Gb, Ex tb IIIC Db NEPSI Ex d IIC T6 Gb UK II2D Ex tb IIIC Db UK II3D Ex tc IIIC Dc UK II1G Ex ia IIC T6 Ga, II3D Ex ia IIIC Dc UK II3G Ex nA IIC Gc, II3D Ex tc IIIC Dc UK II2G Ex db IIC T6 Gb, II2D Ex tb IIIC Db ATEX IECEx II1G Ex ia IIC T6 Ga
