초음파식 레벨측정
Prosonic FMU95

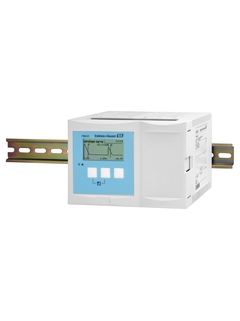

Prosonic FMU95 탑 햇(Top hat) 레일 하우징 ©Endress+Hauser

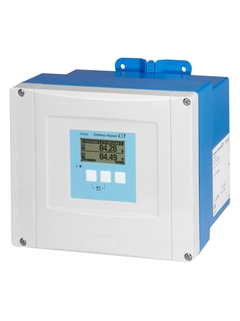

Prosonic FMU95 필드 하우징 ©Endress+Hauser

Time-of-Flight 측정 원리

Prosonic FMU95 ©Endress+Hauser

최대 10대의 FDU90/91/92/93/95 센서를 위해 필드 하우징 또는 탑 햇(Top hat) 레일에 장착하는 트랜스미터

제어 캐비닛 계기를 위해 필드 하우징 또는 탑 햇(Top hat) 레일 하우징이 있는 Prosonic FMU95 분리 버전은 유체, 페이스트, 슬러지, 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정하는 데 적합합니다.

  • 장점

    • 6라인 일반 텍스트 디스플레이의 메뉴 지침을 따라 간편하게 작동, 15개 언어 선택 가능

    • 쉽고 간단한 진단을 위해 디스플레이에 엔벨로프 커브 표시

    • 제공된 "FieldCare" 운영 프로그램을 통해 간편하게 운영, 진단 및 측정 개소를 문서화

    • 통합 또는 외부 온도 센서를 통한 TOF (time-of-flight) 보정

    • 선형화(최대 32점, 자유롭게 구성 가능)

    • 최대 20개의 측정값과 함께 PROFIBUS DP를 통해 시스템 통합

    • FDU9x 센서의 자동 감지

  • 적용 분야

    최대 5 또는 10대의 초음파 센서로 유체, 페이스트, 슬러지, 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정.

    • 측정 범위 최대 45m (148ft) (센서와 측정 물질에 따라 다름)

    • 평균 값 또는 합계 계산

Details

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with Field housing or top hat rail housing for control cabinet instrumentation, 5 or 10 channel version

  • Specialities

    Protection Class IP 66 / NEMA 4x
    automatic sensor recognition of FDU9x sensors

  • Supply / Communication

    90 ... 253 VAC
    10.5 ... 32 VDC
    Profibus DP

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 60 °C
    (-40 °F ... 140 °F)

  • Communication

    Profibus DP

  • Certificates / Approvals

    ATEX, CSA

  • Options

    Illuminated display, 6 line graphic display with country specific menu guidance

  • Components

    Sensors FDU9x

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with Field housing or top hat rail housing for control cabinet instrumentation, 5 or 10 channel version

  • Specialities

    Protection Class IP 66 / NEMA 4x
    automatic sensor recognition of FDU9x sensors

  • Supply / Communication

    90 ... 253 VAC
    10.5 ... 32 VDC
    Profibus DP

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 60 °C
    (-40 °F ... 140 °F)

  • Communication

    Profibus DP

  • Certificates / Approvals

    ATEX, CSA

  • Options

    Illuminated display, 6 line graphic display with country specific menu guidance, on-site diagnosis with envelope curve on display

  • Components

    Sensors FDU9x
