초음파식 레벨측정
Prosonic FMU41

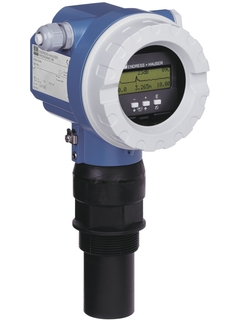

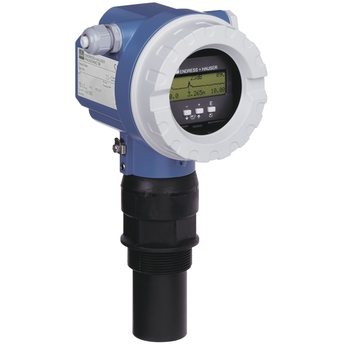

Prosonic FMU41 ©Endress+Hauser

Time-of-Flight 측정 원리

정밀한 액체 및 분체 레벨 측정(최대 8m)을 위한 비용 효율적인 계기

Prosonic FMU41 센서는 개수로 또는 둑에서 의 유체, 페이스트, 입자가 거친 벌크 물질 및 유량 레벨을 비접촉식으로 측정합니다. 저장 탱크, 교반기, 비축물, 컨베이어 벨트가 있는 다양한 어플리케이션에서 이 2선식 또는 4선식 소형 트랜스미터를 사용할 수 있습니다. 간단한 진단을 위해 현장 디스플레이에 엔벨로프 커브를 표시할 수 있고, 선형화 기능(최대 32포인트)을 통해 측정값을 모든 길이, 체적 또는 유량 단위로 변환할 수 있습니다.

  • 장점

    • 신뢰도가 높은 비접촉식 측정

    • 4라인 일반 텍스트 디스플레이의 메뉴 지침을 따르는 현장 작동을 통해 빠르고 간편하게 시운전, 7개 언어 선택 가능

    • 간단한 진단을 위해 현장 디스플레이에 엔벨로프 커브 표시

    • 밀봉되어 있는 센서

    • 내화학성 센서(PVDF 제외)

    • 충진 또는 배출 없이 교정 가능

    • 온도 센서가 통합되어 있어 음속에 따라 온도가 자동으로 보정됨

  • 적용 분야

    비접촉식 연속 레벨 및 유량 측정을 위한 2선식 또는 4선식 트랜스미터.

    • 프로세스 연결부: 나사형

    • 온도: -40 ~ +80°C (-40 ~ +176°F)

    • 압력: +0.7 ~ +3bar (+10 ~ +44psi)

    • 최대 측정 거리: 액체에서 8m (26ft), 고체에서 3.5m (11ft)

    • 불감대: 액체 및 고체에서 0.35m (1.15ft)

    • 국제 방폭 인증

Details

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Compact ultrasonic transmitter

  • Supply / Communication

    2/4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Accuracy

    +/- 2 mm or +/- 0,2 % of set measuring range

  • Ambient temperature

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Process temperature

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 3 bar abs
    (10 psi ... 44 psi)

  • Main wetted parts

    PVDF

  • Process connection

    G / NPT 2"

  • Blocking distance

    0.35 m (1.15 ft)

  • Application

  • Max. measurement distance

  • Communication

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Application limits

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Compact ultrasonic transmitter

  • Supply / Communication

    2/4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Accuracy

    +/- 2 mm or +/- 0,2 % of set measuring range 1)

  • Ambient temperature

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Process temperature

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 3 bar abs
    (10 psi ... 44 psi)

  • Main wetted parts

    PVDF

  • Process connection

    G / NPT 2"

  • Blocking distance

    0.35 m (1.15 ft)

  • Max. measurement distance

    3.5 m (11 ft)

  • Communication

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificates / Approvals

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Application limits

    Take notice of range diagram

  • 측정 원리

    Ultrasonic

  • Product headline

    Compact ultrasonic measuring instrument
    Cost effective solution for open channels

  • Max. measurement error

    Low accuracy

  • Measuring range

    Measuring distance 0,4...8m [1.3...26ft]

  • Max. process pressure

    atm.

  • Medium temperature range

    -40°C...80°C
    (-40°F...176°F)

  • Degree of protection

    IP68

  • Outputs

    4...20mA(Hart),PA,FF

  • Inputs

    2-wire 16-36V DC
    4-wire 16-36V DC
    90-253V AC 50/60Hz

  • Digital communication

    PROFIBUS PA, FOUNDATION Fieldbus

  • Hazardous area approvals

    ATEX, FM, CSA
