초음파식 레벨측정
Time-of-Flight
Prosonic FDU93

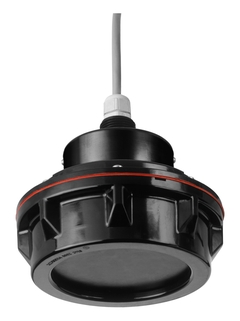

Prosonic FDU93 ©Endress+Hauser

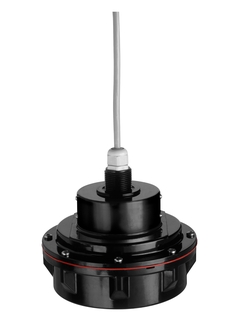

Prosonic FDU93 ©Endress+Hauser

Time-of-Flight 측정 원리

FMU9x에 연결 가능한 레벨 및 유량 측정용 초음파 센서(측정 범위 최대 25m)

FDU93 초음파 센서는 유체, 페이스트, 슬러지, 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정하며, 유지보수가 필요 없습니다. 또한 개수로와 측정 둑에서 유량을 측정하는 데도 사용됩니다. 유전상수, 밀도 또는 습도의 영향을 받지 않으며 센서의 자가 세정 효과로 점착에 의한 영향 없이 측정합니다. 방폭 지역에 적합하고, 최대 측정 범위는 액체에서 25m (85ft), 고체에서 15m (50ft)입니다.

  • 장점

    • TOF (Time-of-Flight) 보정을 위한 통합 온도 센서 온도 센서 온도 변화가 발생하더라도 정확한 측정 가능

    • 트랜스미터와 별도로 설치되어 혹독한 주변 조건에 적합 (최대 300m)

    • 자가 세척 효과로 축적물 형성 감소

    • 간단한 시운전을 위한 트랜스미터 FMU90/FMU95용 통합 자동 센서 검출

    • 내후성 및 방수(IP 68)

    • 비접촉식 측정 방식으로 서비스 요구 사항 최소화

    • 국제 분진 방폭 및 가스 방폭 인증 사용 가능

  • 적용 분야

    사일로, 벨트, 비축물 및 분쇄기의 유체와 벌크 물질의 레벨을 비접촉식으로 연속 측정하기 위한 센서입니다. 개수로와 둑에서 유량을 측정하는 데도 사용됩니다. 일반적으로 높이가 낮은 구조물에서의 측정에 사용됩니다.

    • 프로세스 연결부: 나사형

    • 온도: -40 ~ +95°C (-40 ~ +203°F)

    • 압력: +0.7 ~ +3bar (+10 ~ +43psi)

    • 최대 측정 범위: 액체에서 25m (85ft), 고체에서 15m (50ft)

    • 불감대: 0.6m (2ft)

    • 국제 방폭 인증

Details

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, 300m in-between sensor and transmitter

  • Supply / Communication

    4-wire (HART , Profibus DP)

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 95 °C
    (-40 °F ... 203 °F)

  • Process temperature

    -40 °C ... 95 °C
    (-40 °F ... 203 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 3 bar abs
    (10 psi ... 43 psi)

  • Main wetted parts

    UP (unsaturated polyester)
    Silicon / Al PTFE coated

  • Process connection

    G / NPT 1"

  • Blocking distance

    0.6 m (2 ft)

  • Max. measurement distance

    15 m (50 ft)

  • Communication

    Transmitter:
    4 ... 20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Options

    Second 4...20mA output

  • Components

    Transmitter:
    FMU90

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, 300 m in-between sensor and transmitter

  • Supply / Communication

    4-wire (HART, Profibus DP)

  • Accuracy

    +/- 2 mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 95 °C
    (-40 °F ... 203 °F)

  • Process temperature

    -40 °C ... 95 °C
    (-40 °F ... 203 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 3 bar abs
    (10 psi ... 43 psi)

  • Main wetted parts

    UP (unsaturated polyester)
    Silicon / Al PTFE coated

  • Process connection

    G / NPT 1"

  • Blocking distance

    0.6 m (2 ft)

  • Application

  • Max. measurement distance

  • Communication

    Transmitter:
    4...20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Options

    Second 4...20 mA output

  • Components

    Transmitter:
    FMU90, FMU95
