방사선 레벨계
Gammapilot FMG60

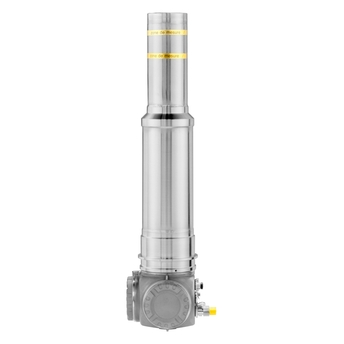

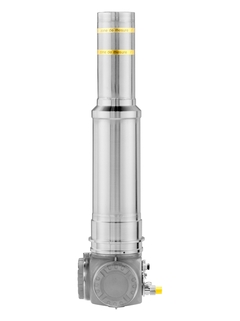

Gammapilot FMG60 stainless steel housing ©Endress+Hauser

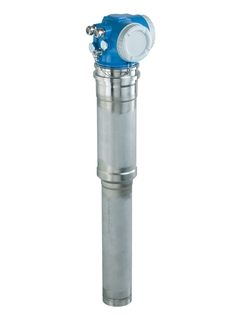

Gammapilot FMG60 aluminum housing ©Endress+Hauser

Radiometric measuring principle

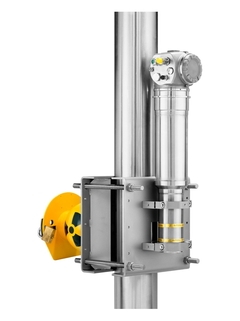

Gammapilot FMG60 application ©Endress+Hauser
Gammapilot FMG60 application ©Endress+Hauser

포인트 레벨 검출, 연속 레벨, 인터페이스 및 밀도 측정을 위한 컴팩트한 트랜스미터

Gammapilot FMG60 컴팩트 트랜스미터는 액체, 고체, 현탁액 또는 슬러지의 비접촉식 포인트 레벨, 연속 레벨, 인터페이스 및 밀도 측정에 사용됩니다. 다양한 길이의 NaJ 결정 또는 플라스틱 신틸레이터를 사용한 가변 트랜스미터 컨셉을 적용해 각 어플리케이션에 따라 최적의 상태로 조정할 수 있습니다. 트랜스미터는 신틸레이터, 광전자 증배관 및 평가 장치로 구성됩니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 컴팩트한 다기능 트랜스미터: 모든 측정 작업에 단일 계기를 사용해 예비 부품 및 유지보수 비용 절감

    • 포인트 레벨 검출용으로 IEC 61508에 따른 SIL2/3 승인 획득

    • 가혹한 프로세스와 주변 조건에서도 최고의 가용성, 신뢰성 및 안전성 보장

    • 최저 선량률에서 최고의 감도 및 정확성 보장(ALARA 원리)

    • 헤비듀티 어플리케이션을 위한 알루미늄 또는 스테인리스강 하우징 316L

    • 4 ~ 20mA 출력을 통해 간단하게 플랜트에 통합

  • 적용 분야

    액체, 고체, 현탁액, 슬러지 등에 사용. 리액터, 오토클레이브, 분리 장치, 산 탱크, 믹서, 사이클론, 용선로 등 모든 종류의 프로세스 용기에서 부식, 독성, 마모 등 가혹한 측정 조건에서 사용. 추가적인 요건이나 승인 없이 식품 가공 산업에서도 사용 가능.

    • 온도: 무제한(프로세스 외부 설치이므로 무관)

    • 압력: 무제한(프로세스 외부 설치이므로 무관)

    • 국제 방폭 인증, 오버필 방지 WHG

Details

  • 측정 원리

    Radiometric

  • Characteristic / Application

    Compact transmitter

  • Specialities

    Cascading for high silos

  • Supply / Communication

    AC: 90-253V
    DC: 18-36V

  • Accuracy

    +/-1%

  • Ambient temperature

    -40...60°C
    (-40...140°F),
    With cooling jacket:
    0...120°C
    (32...248°F

  • Process temperature

    Any

  • Process pressure absolute / max. overpressure limit

    Any

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact

  • Process connection hygienic

    Non-contact

  • Sensor length

    PVT scintillator
    400mm...2000mm
    >2000mm cascade mode

  • Max. measurement distance

    Unlimited measuring range
    Cascade

  • Communication

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Safety approvals

    SIL1

  • Components

    Isotope: FSG60, FSG61
    Source container: FQG60, FQG61, FQG62, FQG63, FQG66
    Display: FHX40
    Mounting accessories: FHG60

  • 측정 원리

    Radiometric

  • Characteristic / Application

    Compact transmitter

    Non-contact measuring technique, for extreme process conditions (temperature, pressure)

  • Interface measurement

    Interfaces liquid / liquid also with emulsion layers and interfaces liquid / solid

  • Specialities

    Interface, density and mass flow measurement

  • Supply / Communication

    AC: 90-253V
    DC: 18-36V

  • Accuracy

    +/-1%

  • Ambient temperature

    -40...60°C
    (-40...140°F),
    With cooling jacket:
    0...120°C
    (32...248°F)

  • Process temperature

    Any

  • Process pressure absolute / max. overpressure limit

    Any

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact

  • Process connection hygienic

    Non-contact

  • Sensor length

    PVT scintillator
    400mm...2000mm
    >2000mm cascade mode

  • Max. measurement distance

    Unlimited measuring range
    Cascade

  • Communication

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Safety approvals

    Overfill prevention WHG

    SIL1

  • Components

    Isotope: FSG60, FSG61
    Source container: FQG60, FQG61, FQG62, FQG63, FQG66
    Display: FHX40
    Mounting accessories: FHG60

  • 측정 원리

    Radiometric Limit

  • Characteristic / Application

    Compact transmitter

  • Specialities

    Optional separate housing

  • Supply / Communication

    AC: 90-253V
    DC: 18-36V

  • Ambient temperature

    -40...60°C
    (-40...140°F),
    With cooling jacket:
    0...120°C
    (32...248°F)

  • Process temperature

    Any

  • Process pressure absolute / max. overpressure limit

    Any

  • Min. density of medium

    Any

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact

  • Process connection hygienic

    Non-contact

  • Sensor length

    PVT scintillator 200 mm (8")
    PVT scintillator 400 mm (16")
    NaJ scintillator 50x50mm (2")

  • Communication

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Safety approvals

    Overfill prevention WHG

    SIL1/ SIL2

  • Components

    Isotope: FSG60, FSG61
    Source container: FQG60, FQG61, FQG62, FQG63, FQG66

  • 측정 원리

    Radiometric Limit

  • Characteristic / Application

    Compact transmitter

  • Specialities

    Interface measurement

  • Supply / Communication

    DC: 90-253V
    AC: 18-36V

  • Ambient temperature

    -40...60°C,
    (-40...140°F),
    With cooling jacket:
    0...120°C
    (32...248°F)

  • Process temperature

    Any

  • Process pressure absolute / max. overpressure limit

    Any

  • Min. density of medium

    Any

  • Min. conductivity of medium

    Any

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact

  • Process connection hygienic

    Non-contact

  • Sensor length

    PVT scintillator 200 mm
    PVT scintillator 400 mm
    NaI scintillator 50x50mm

  • Communication

    4-20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Safety approvals

    Overfill prevention WHG

    SIL1/ SIL2

  • Components

    Isotope: FSG60, FSG61
    Source container: FQG60, FQG61, FQG62, FQG63, FQG66

  • 측정 원리

    Radiometric Density

  • Characteristic / Application

    Compact transmitter
    with PT100 input for
    temperature compensation

  • Supply / Communication

    AC: 90-253V
    DC: 18-36V

  • Ambient temperature

    -40°C...50°C / 60°C

    With cooling jacket: 0°C...120°C

  • Process temperature

    Any

  • Process pressure absolute

    Any

  • Wetted parts

    Non-contact

  • Hygienic

    Non-contact

  • Sensor length

    NaJ scintillator 50x50mm
    PVT scintillator 200...400mm

  • Output

    4-20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certificates / Approvals

    ATEX, FM, CSA, IECEx, TIIS, NEPSI, GOST

  • Components

    Isotope: FSG60
    Source container: FQG60, FQG61, FQG62, FQG63, QG2000

  • Other approvals and certificates

    SIL1
