레이다 레벨 측정
Micropilot FMR10

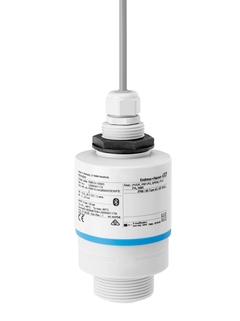

Micropilot FMR10 ©Endress+Hauser

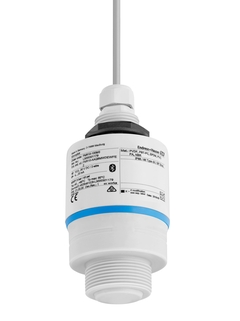

Micropilot FMR10 ©Endress+Hauser
Micropilot FMR10 ©Endress+Hauser
Micropilot FMR10 ©Endress+Hauser

레벨 측정 레이다 - 수처리 및 유틸리티 공정

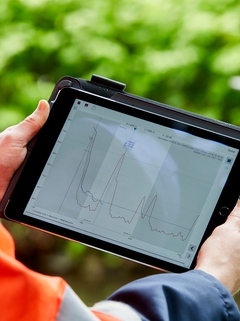

Micropilot FMR10은 연속적인 비접촉식 레벨 측정이 가능하며 모든 산업 분야의 수처리 및 유틸리티에 적합한 기기입니다. FMR10은 Bluetooth® 기반의 시운전, 운용 및 유지 보수 앱을 갖춘 최초의 레이다 기기 중 하나입니다. Bluetooth®가 지원되는 모든 스마트폰 또는 태블릿 (iOS, Android)의 앱을 통해 엔벨로프 커브를 확인 할 수 있습니다. 독특한 칩 덕분에 컴팩트 한 디자인으로 제한된 공간 어플리케이션에 이상적입니다.

  • 장점

    • Bluetooth®을 통한 시운전, 운용 및 유지 보수가 가능한 비접촉식 레이다

    • 독특한칩을 통한 컴팩트한 디자인으로 제한된 공간에서 사용 가능

    • 가격 대비 기능 효율적인 레이다

    • 모든 산업의 수처리 및 유틸리티 공정에 적합한 레이다(IP66, IP68 / NEMA4x /6P)

    • 실외 환경에 견딜 수 있는 완벽한 PVDF 몸체, 밀폐된 배선 및 완전하게 포장된 전자 장치는 물 침투로부터 안전하며 열악한 환경 조건에서도 사용 가능

    • 모든 공정에서 사용 가능도록...

  • 적용 분야

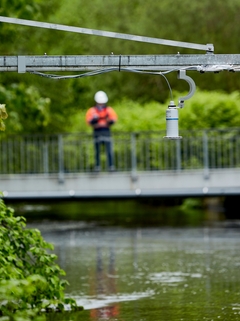

    유체 연속 레벨 측정용 레이다 - 저장 탱크, 열린 분지, 펌프 / 리프트 스테이션 또는 하수 공정에서 사용 가능

    • 프로세스 커넥션: 쓰레드(Threads)

    • 온도: -40 ~ +60°C (-40 ~ +140°F)

    • 압력: -1 ~ +3bar (-14.5 ~ +43psi)

    • 최대 측정 거리: 8m (26ft)

    • 정확도: ±5mm (0.2")

    • 주파수: 26GHz

특징 및 사양

뒤로

Details

  • 측정 원리

    Level radar

  • Characteristic / Application

    - Simple applications in Water & Wastewater

    - Utility applications in all industries

    - Easy storage tanks

  • Specialities

    Bluetooth® commissioning,

    Operation and maintenance via SmartBlue App

  • Supply / Communication

    2-wire (4…20 mA)

    Bluetooth® wireless technology and App

  • Frequency

    K-band (~26 GHz)

  • Accuracy

    +/- 5 mm (0,2")

  • Process temperature

    -40…+60°C

    (-40…+140°F)

  • Process pressure absolute / max. overpressure limit

    -1…3 bar (-14,50…43 psi)

  • Main wetted parts

    PVDF, PBT

  • Process connection

    Thread:

    G1", NPT1"; G1 1/2", NPT1 1/2"

  • Max. measurement distance

    8 m

  • Communication

    Bluetooth® wireless technology

  • Certificates / Approvals

    CSA C/US

  • Options

    Flooding protection tube

    Different mounting possibilities

  • Application limits

    DK < 4:

    FMR5x;

    Turbulent surfaces:

    FMR5x;

    Ammoniacal gas phase:

    FMR54 in stilling well;

    Strong build-up formation:

    FMR54 with air purge;
    Only PTFE resistant:

    FMR52;

    Custody transfer measurement:

    FMR5xx or NMR8x
