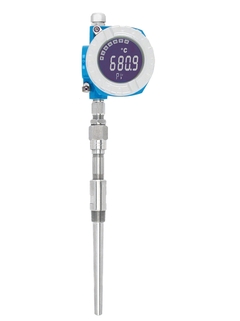

Pt100 온도계
필드트랜스미터 디스플레이
Omnigrad S TMT162R

Pt100 온도계
필드트랜스미터 디스플레이
Omnigrad S TMT162R ©Endress+Hauser
Pt100 온도계
필드트랜스미터 디스플레이
Omnigrad S TMT162R ©Endress+Hauser

정유 및 가스 산업을 포함한 고난도 어플리케이션에서 프로세스 온도를 안정적으로 모니터링하는 솔루션

이 견고한 온도계는 화학, 오일 및 가스, 에너지 산업 등의 고난도 안전 관련 어플리케이션에서 사용하도록 설계되었고, 다양한 인증과 테스트를 통과해 관련 안전 요건을 충족합니다. 트랜스미터의 사용으로 RTD, TC 출력 센서보다 정확성과 신뢰성이 우수합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 이중 구획 하우징

    • 측정값, 막대 그래프 및 오류 조건을 표시하는 백라이트 디스플레이

    • 갈바닉 절연 2 kV(센서 입력 - 출력)

    • 다양한 나사형 써모웰 연결부를 기본으로 제공

    • 미네랄 절연 튜브로 구성된 교체형 측정 인서트(SS 316L/1.4404)

    • 방폭 지역 승인: 내압 방폭 구조(Ex d), 본질 안전(Ex ia), 비점화 방폭(Ex nA); 해양 승인

    • 알루미늄 또는 스테인리스강 하우징, 방진방수 등급 IP67, NEMA 4x

  • 적용 분야

    • 화학/제약 산업

    • 석유화학 산업

    • 에너지 산업

    • 제지 산업

    • 일반 산업 어플리케이션

    TMT162R RTD 어셈블리는 측정 인서트(Pt100)와 HART®, FOUNDATION Fieldbus™ 또는 PROFIBUS® PA 프로토콜을 지원하는 전자식 필드 트랜스미터로 구성됩니다.

특징 및 사양

뒤로

Details

  • 측정 원리

    Resistance Temperature Detector

  • Characteristic / Application

    US style metrical

    modular temperature assembly

    for heavy duty applications

    suitable for hazardous areas

    to use with thermowell

    backlit display

  • Terminal head

    TMT162 - aluminium - field housing w. or w/o. display

    TMT162 - SS casting - field housing w. or w/o. display

    dual compartment housing

  • Thermowell / protection tube

    to be used with thermowell

  • Insert / probe

    mineral insulated (MI), flexible

  • Outer diameter protection tube / Insert

    Insert Diameter

    6,0 mm (0,24'')

  • Max. immersion length on request

    Not defined

  • Material protection tube/ thermowell

    Not defined

  • Optional coating

    Not defined

  • Process connection

    Thermowell connection

    male thread:

    G1/2"

    NPT1/2"

    NPT3/4"

    cap nut:

    NPT1/2"

    M24x1.5

  • Tip shape

    Not defined

  • Surface roughness Ra

    Not defined

  • Operating temperature range

    PT 100:

    -200 °C ...600 °C

    (-328 °F ... 1.112 °F)

  • Max. process pressure (static)

    at 20 °C: 500 bar (7.252 psi)

  • Accuracy

    class A acc. to IEC 60751

    class AA acc. to IEC 60751

  • Response time

    depending on configuration

    t50 = 4 s

    t90 = 8 s

  • Integration head transmitter

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - approvals

    ATEX II

    Explosion proof

  • Certification

    Gost Metrology

    Marine approval
