TU54 Flanged barstock thermowell, US style

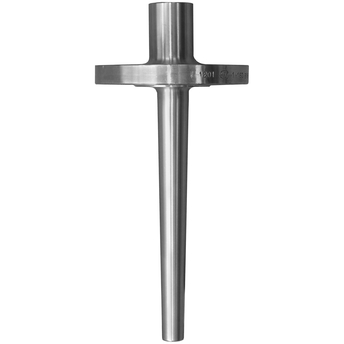

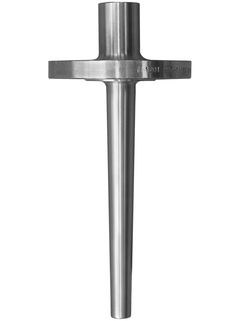

TU54 Flanged thermowell, US style ©Endress+Hauser

Thermowell with flanged process connections and round extension

The robust thermowell is designed for use in demanding and safety relevant applications e.g. in the Chemical, Oil & Gas and Energy industry. Harsh environments, corrosive substances and highest pressures can be handled by the use of robust protection tubes and special materials.

  • 단순 제품

  • 손쉬운 선택, 설치 및 작동

기술적 우수성

단순성

  • 기본 제품

  • 신뢰성, 내구성, 유지보수가 쉬움

기술적 우수성

단순성

  • 하이엔드 제품

  • 우수한 기능성과 편리성

기술적 우수성

단순성

  • 전문 제품

  • 까다로운 어플리케이션을 위한 설계

기술적 우수성

단순성

구성에 따라 다름

FLEX 선택 기술적 우수성 단순성
  • F
  • L
  • E
  • X

Fundamental 선택

기본적인 측정 요구사항 충족

기술적 우수성
단순성
  • F
  • L
  • E
  • X

Lean 선택

핵심 프로세스를 손쉽게 처리

기술적 우수성
단순성
  • F
  • L
  • E
  • X

Extended 선택

혁신적인 기술로 프로세스 최적화

기술적 우수성
단순성
  • F
  • L
  • E
  • X

Xpert 선택

가장 까다로운 어플리케이션 요구사항 충족

기술적 우수성
단순성

구성에 따라 다름

  • 사양 정보

    • Max. process pressure (static)

      500 bar (7252 psi)

    • Maximum standard immersion length

      24"

빠른 선택

제안된 옵션 중에서 선택하십시오.
판매 가격
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
      99.999,00
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • Extension, immersion length and total length can be chosen according to process requirements

    • Modular configuration enable a use in all industrial processes with severe thermal and mechanical stresses

    • Fast response time with conical or stepped tip form

  • 적용 분야

    Designed for use with resistance and thermocouple thermometers in industrial or heavy duty applications.

    • For increased protection requirements of the temperature sensor regarding physical and chemical effects

    • For use in pipes and containers or tanks

    • ...

특징 및 사양

뒤로

Details

  • 측정 원리

    Bar stock Thermowell

  • Characteristic / Application

    US-style

    flanged process connections

  • Head connection

    internal thread:

    1/2" NPT

  • Maximum standard immersion length

    24"

  • Process connection

    flange

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1" 900/1500 RF (B16.5)

    ASME 1.5" 150 RF (B16.5)

    ASME 1.5" 300 RF (B16.5)

    ASME 1.5" 600 RF (B16.5)

    ASME 1.5" 900/1500 RF (B16.5)

    ASME 2" 150 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

    ASME 2" 900/1500 RF (B16.5)

    ASME 3" 150 RF (B16.5)

    ASME 3" 300 RF (B16.5)

    ASME 3" 600 RF (B16.5)

  • Thermowell root diameter

    3/4''

    7/8"

    1 1/16"

  • Medium contact material

    316/ 316L

    304

    others on request

  • Wetted part finishing (Ra)

    32 µin (0.80 µin)

  • Tip shape

    straight

    tapered

    stepped

  • Temperature range

    -200...700 °C (-328...1.292 °F)

  • Max. process pressure (static)

    500 bar (7252 psi)

  • Max. process pressure at 400 °C

    depends on configuration
