사양 정보
-
Input
24 V DC
-
Output
Uin - 0,8 V
-
Power Supply
24 V DC
적용 분야

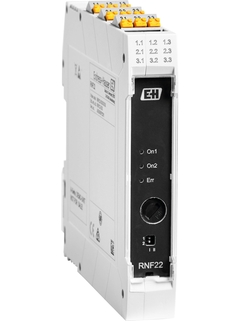

RNF22는 방폭 지역에서 안전한 작동을 보장하기 위해 DIN 레일 인터페이스 버스 커넥터 시스템에 이중화 24 VDC 전압을 공급하는 전원 공급 및 오류 메시지 모듈입니다. 지능형 오류 진단 기능이 있어 릴레이 접점 및 점멸 LED를 통해 전원 공급 장치 오류, NAMUR 그룹 오류 메시지 또는 퓨즈 오류를 감지해 경보합니다. 이 컴팩트 인터페이스 모듈은 다이오드 디커플링을 통해 과전압과 역극성을 방지합니다.
방폭 지역에서 안전하고 안정적인 작동을 보장하는 전원 공급 및 오류 메시지 모듈
단일 또는 이중화 24 VDC 전압, 최대 3.75 A 전류
오류 메시지를 위한 릴레이 출력
연결된 NAMUR 절연 증폭기(RLN22)의 그룹 오류 평가
DIP 스위치를 통해 그룹 오류 감지 활성화/비활성화
외기 온도 범위: –20~60 °C (–4~140 °F)
장점
-
안전하고 신뢰할 수 있는 단일 또는 이중화 24 VDC 인터페이스 전원 공급 장치
-
지능형 진단 기능 내장: 전원 공급 장치 오류 또는 퓨즈 오류
-
플러그인 단자를 통한 쉽고 빠른 배선
-
컴팩트한 하우징: 17.5 mm (0.69 in)로 제어 캐비닛 공간의 효율적인 사용 가능
FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
-
-
기술 정보(TI)
RNF22
Power and error message module 24 V DC
