전자 유량계
Proline Promag 10P

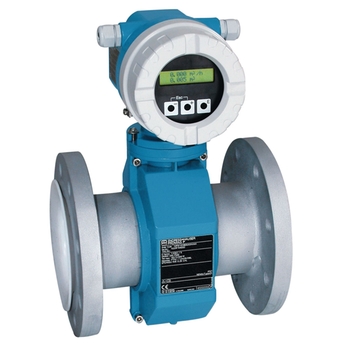

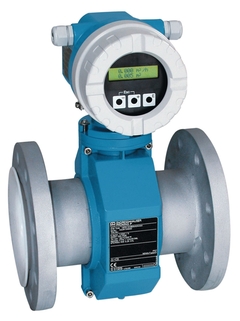

화학 및 프로세스 산업에 최적화된 Proline Promag 10P ©Endress+Hauser

화학 및 프로세스 산업에 최적화된 Proline Promag 10P

전자 유량계의 측정 원리

비용 대비 효율이 높은 트랜스미터로 고온 측정 가능 유량계

Promag P는 다양한 산업에서 가장 까다로운 요구 사항을 가진 분야에서 선호되는 센서입니다. 기초적인 어플리케이션 및 직접 통합을 위해 Promag 10 트랜스미터와 결합 된 Promag 10P는 부식성 액체 및 고온이 있는 화학 및 프로세스 응용 산업 전용입니다. 가장 적은 비용을 목표로하는 고객에게 선호되는 솔루션이며, Promag 10P는 소형 또는 원격 버전으로 제공 가능합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 다양한 어플리케이션 – 다양한 접액부 재질

    • 에너지 절약형 유량 측정 – 교차부 수축으로 압력 손실이 없음

    • 유지보수 불필요 – 구동부가 없음

    • 경제성 – 손쉬운 어플리케이션 및 직접 통합을 위한 설계

    • 안전한 작동 – 디스플레이에 명확한 프로세스 정보 표시

    • 완전한 산업 규정 준수 – IEC/EN/NAMUR

  • 적용 분야

    • 압력, 밀도, 온도 및 점성에 거의 영향을 받지 않는 양방향 측정 원리

    • 부식성 액체와 고온 유체를 사용하는 화학 및 프로세스 어플리케이션용 유량계

    계기 특징

    • 직경: 최대 DN 600 (24")

    • 모든 일반적인 프로세스 연결부

    • PTFE 재질의 라이너

    • 푸시 버튼이 장착된 2라인 디스플레이

    • 컴팩트 또는 리모트 버전의 계기

    • HART

특징 및 사양

뒤로

Details

  • 측정 원리

    Electromagnetic

  • Product headline

    The flowmeter for highest medium temperatures with a highly cost‐effective transmitter. Dedicated to chemical and process applications with corrosive liquids and high medium temperatures.

  • Sensor features

    Versatile applications – wide variety of wetted materials. Energy-saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). All common process connections.

  • Transmitter features

    Cost-effective – designed for easy applications and direct integration. Safe operation – display provides easily readable process information. Fully industry compliant – IEC/EN/NAMUR. 2-line display with push buttons. Device as compact or remote version.

  • Nominal diameter range

    DN 15 to 600
    1/2" to 24"

  • Wetted materials

    Liner: PTFE
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum;
    Titanium; Duplex 1.4462 (UNS S31803)

  • Measured variables

    Volume flow

  • Max. measurement error

    Volume flow: ±0,5% o.r. ± 2 mm/s (±0,5% o.r. ± 0,08 in/s)

  • Measuring range

    4 dm3/min to 9600 m3/h (0.5 gal/min to 44000 gal/min)

  • Max. process pressure

    PN40
    Cl. 300
    JIS 20K
    AS 2129 Table E

  • Medium temperature range

    –40 to +130°C (–40 to +266°F)

  • Ambient temperature range

    –40 to +60 °C (–40 to +140 °F)

  • Sensor housing material

    DN 15 to 300 (½ to 12"): AlSi10Mg, coated
    DN 350 to 600 (14 to 24"): Carbon steel with protective varnish

  • Transmitter housing material

    Powder-coated die-cast aluminum

  • Degree of protection

    Standard: IP 67 (Type 4X enclosure) for transmitter and sensor
    Optional: IP 68 (Type 6P enclosure) for remote version of sensor

  • Display/Operation

    2‐line display with push buttons
    Configuration via local display and operating tools possible

  • Outputs

    4‐20 mA HART (active)
    Pulse/switch output (passive)

  • Inputs

    None

  • Digital communication

    HART

  • Power supply

    DC 11 to 40 V
    AC 85 to 250 V (45 to 65 Hz)
    AC 20 to 28 V (45 to 65 Hz)

  • Hazardous area approvals

    FM
    CSA

  • Product safety

    CE, C-tick, EAC marking

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)

  • Pressure approvals and certificates

    PED
