전자 유량계
Proline Promag 10H

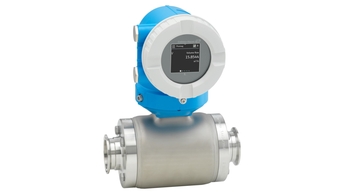

식음료 산업에 최적화된 Proline Promag 10H ©Endress+Hauser

식음료 산업에 최적화된 Proline Promag 10H

전자 유량계의 측정 원리

비용 효율적인 트랜스미터가 장착된 미소 유량용 유량계

Promag H는 식음료 및 생명과학 산업에서 요구 사항이 가장 까다로운 어플리케이션을 위한 센서입니다. 기본 어플리케이션 및 직접 통합용 Promag 10 트랜스미터가 장착된 Promag 10H는 다양한 어플리케이션에서 정확한 액체 측정을 보장합니다. Promag 10H는 운영 비용을 최소화하려는 고객에 적합한 솔루션으로 컴팩트 또는 리모트 버전으로 제공됩니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 유연한 설치 개념 – 다양한 위생 프로세스 연결부

    • 에너지 절약형 유량 측정 – 교차부 수축으로 압력 손실이 없음

    • 경제성 – 손쉬운 어플리케이션 및 직접 통합을 위한 설계

    • 안전한 작동 – 디스플레이에 명확한 프로세스 정보 표시

    • 안전한 산업 규정 준수 – IEC/EN/NAMUR

    • 유지보수 불필요 – 구동부가 없음

  • 적용 분야

    • 압력, 밀도, 온도 및 점성에 거의 영향을 받지 않는 측정 원리

    • 까다로운 위생 어플리케이션용

    계기 특징

    • PFA 재질의 라이너

    • 스테인리스강 재질의 센서 하우징(3A, EHEDG)

    • 접액부 재질 CIP, SIP 세척 가능

    • 푸시 버튼이 장착된 2라인 디스플레이

    • 컴팩트 또는 리모트 버전의 계기

    • HART

특징 및 사양

뒤로

Details

  • 측정 원리

    Electromagnetic

  • Product headline

    The flowmeter for smallest flow rates with a highly cost-effective transmitter. For demanding hygienic applications.

  • Sensor features

    Flexible installation concept – numerous hygienic process connections. Energy-saving flow measurement – no pressure loss due to cross-section constriction. Maintenance-free – no moving parts. Liner made of PFA. Sensor housing made of stainless steel (3-A, EHEDG).

  • Transmitter features

    Cost‐effective – designed for easy applications and direct integration. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line display with push buttons. Device in compact or remote version.

  • Nominal diameter range

    DN 2...150
    1/12"...6"

  • Wetted materials

    Liner: PFA
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
    Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC
    Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
    Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum

  • Measured variables

    Volume flow

  • Max. measurement error

    Volume flow: ±0,5% o.r. ± 2 mm/s (±0,5% o.r. ± 0,08 in/s)

  • Measuring range

    0.06 dm3/min to 600 m3/h (0.015 gal/min to 2650 gal/min)

  • Max. process pressure

    PN 40, Cl. 150, JIS 20 K

  • Medium temperature range

    –20 to +150 °C (–4 to +302 °F)

  • Ambient temperature range

    –40 to +60 °C (–40 to +140 °F)

  • Sensor housing material

    1.4301 (304), corrosion resistant

  • Transmitter housing material

    Powder-coated die-cast aluminum

  • Degree of protection

    IP66/67, type 4X enclosure
    Transmitter remote version: IP67, type 4X enclosure

  • Display/Operation

    2‐line display with push buttons
    Configuration via local display and operating tools possible

  • Outputs

    4‐20 mA HART (active)
    Pulse/switch output (passive)

  • Inputs

    None

  • Digital communication

    HART

  • Power supply

    DC 11 to 40 V
    AC 85 to 250 V (45 to 65 Hz)
    AC 20 to 28 V (45 to 65 Hz)

  • Hazardous area approvals

    FM
    CSA

  • Product safety

    CE, C-tick, EAC marking

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)

  • Pressure approvals and certificates

    PED

  • Hygienic approvals and certificates

    EHEDG, 3-A, FDA
