전자 유량계
Proline Promag W 400

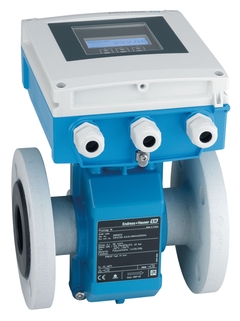

엔드레스하우저 전자 유량계 - Proline Promag W 400 ©Endress+Hauser

측정에 제한이 없는 세계 최초의 전자 유량계

Proline 웹 서버

  • 엔드레스하우저 전자 유량계 - Proline Promag W 400

EN ISO 12944 부식 방지 인증 센서와 최첨단 트랜스미터로 수처리 공정에 최적화된 전자유량계

Proline Promag W 400은 양방향 측정(bidirectional measurement)이 가능하며 뛰어난 내구성과 내부식성으로 매립 또는 수중 설치하여 사용할 수 있는 것이 강점이며, 하드러버(hard rubber)와 폴리우레탄 재질의 튜브 라이너(liner), SUS316, Alloy C22 그리고 탄탈럼(tantalum) 등 다양한 재질의 측정 전극을 제공함으로써 음용수와 폐수 등 다양한 어플리케이션에 적용 가능합니다. 지하 매립 설치나 영구적인 수중 설치에도 Promag 400은 뛰어난 내구성으로 안정적인 측정이 가능합니다. 또한 구동부가 없는 디자인으로 압력 손실이 발생하지 않으며 유지 보수를 위한 비용 또한 최소화 할 수 있습니다. 이러한 Proline Promag W 400의 센서는 국제음용수인증(international drinking water approval)을 득하고 있어 산업 용수에서 상하수처리에 이르기까지 다양한 어플리케이션에 사용할 수 있으며, 하트비트 기술(Heartbeat Technology)을 통해 측정값 신뢰도와 적합성 검증을 수행할 수 있습니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
    -- selected coding
    -- selected label
    <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
    -- selected coding
    -- selected label
    <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

5W4C
세부 정보 표시 세부 정보 숨기기
세부 정보 표시
빠른 선택으로 돌아가기
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • 선택적 추가 항목
계속하려면 개별 사양 구성 을 사용하십시오.
또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.

추가 구성 요소

  • 장점

    • 0 x DN 인렛 런으로 압력 손실 없이 일정한 정확도로 안정적인 측정 가능

    • 유연한 엔지니어링 - 고정 또는 랩 조인트 프로세스 접합부가 탑재된 센서

    • 응용 분야 적합성 – 지하 또는 수중 설치를위한 EN ISO 12944 부식 방지 기능

    • 가동부가 없어 유지/보수 비용 최소화

    • 안전한 운용 - 계기를 열 필요 없음

    • 통합 검증과 빌드업 감지 - 하트비트 기술

    • 엔드레스하우저만의 스마트한 자가 진단 기능을 통해 지속적으로 진단, 검증, 모니터링을 실시해 빌드업과 부식...

  • 적용 분야

    • The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity

    • The specialist in the water and wastewater industry for the most demanding applications

    Device properties

    • International drinking water approvals

    • Degree of protection IP68 (Type 6P...

특징 및 사양

뒤로

Details

  • 측정 원리

    Electromagnetic

  • Product headline

    Versatile standard flowmeter for the water and wastewater industry. For direct underground installation or permanent underwater use. Ideal for water measurement , e.g. drinking water, utility water and industrial/municipal wastewater.

  • Sensor features

    Flexible engineering – sensor with welded or lap-joint process connections. Reliable measurement – accurate measured values even with 0 DN inlet run. Improved plant availability – sensor compliant with industry-specific requirements. International drinking water approvals. Degree of protection IP68 (Type 6P enclosure).

  • Transmitter features

    Safe operation – no need to open the device due to display with touch control, background lighting. Time-saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Transmitter housing made of durable polycarbonate or aluminium. WLAN access.

  • Nominal diameter range

    DN 25 to 2400 (1 to 90")

  • Wetted materials

    Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
    Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
    Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
    Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

  • Measured variables

    Volume flow, conductivity, mass flow

  • Max. measurement error

    Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)

    Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

  • Measuring range

    9 dm³/min to 162 000 m³/h (2.5 gal/min to 100 000 gal/min)

  • Max. process pressure

    PN 40, Class 300, 20K

  • Medium temperature range

    Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
    Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
    Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

  • Ambient temperature range

    Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
    Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)

  • Sensor housing material

    DN 25 to 300 (1 to 12"): AlSi10Mg, coated
    DN 25 to 2000 (1 to 78"): Carbon steel with protective varnish
    Sensor connection housing (standard): AlSi10Mg, coated
    Sensor connection housing (option): Polycarbonate

  • Transmitter housing material

    Polycarbonat; AlSi10Mg, coated

  • Degree of protection

    Compact version: IP66/67, type 4X enclosure
    Sensor remote version (standard): IP66/67, type 4X enclosure
    Sensor remote version (option): IP68, type 6P enclosure, with protective varnish
    according to EN ISO 12944 C5‐M/Im1/Im2/Im3
    Transmitter remote version: IP66/67, Type 4X enclosure

  • Display/Operation

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display, web browser and operating tools possible

  • Outputs

    3 ouputs:
    0‐20 mA/4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)
    Pulse/frequency output (passive)
    Switch output (passive)

  • Inputs

    Status input

  • Digital communication

    HART, PROFIBUS DP, EtherNet/IP, Modbus RS485

  • Power supply

    AC 100…240 V / AC/DC 24 V

  • Hazardous area approvals

    cCSAus

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Custody transfer according to MI‐001 or OIML R49 (optional class I in combination with 0DN inlet run)

  • Pressure approvals and certificates

    CRN

  • Material certificates

    3.1 material

  • Hygienic approvals and certificates

    Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
