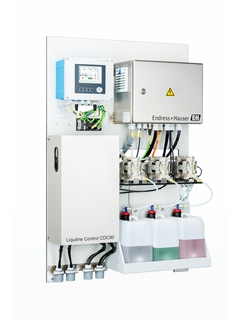

Liquiline Control CDC90 플러그 앤 플레이 시스템은 모든 산업에서 Memosens pH 및 ORP 측정 개소를 자동화합니다. 최대 2개의 센서를 자동으로 세척, 검증, 교정 및 조정하여 유지보수 작업을 최소화하고 위험 지역에서 작업 안전성을 향상시키며 생산물의 수율과 품질을 보장합니다. 기존의 플랜트 인프라에 쉽게 통합할 수 있고 프로세스 제어 시스템이나 모바일 기기를 통해 측정 개소를 원격으로 편리하게 제어할 수 있습니다.
Liquiline Control CDC90은 모든 산업에서 pH 및 ORP 측정 개소를 자동화하고, 다음과 같은 어플리케이션에 적합합니다.
센서를 자주 세척하고 교정해야 하는 경우
측정 개소에 접근하기가 어려운 경우
측정 개소가 위험한 환경에 있는 경우
프로세스에 재현 가능하고 정밀한 pH 측정이 필요한 경우
프로세스를 잦은 간격으로 측정해야 하는 경우
측정 개소의 성능을 자주 제어하고 문서화해야 하는 경우
장점

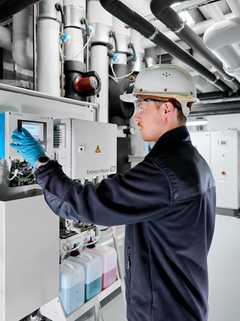

직원의 산업 안전 강화: 특히 접근이 어렵고 위험한 환경에서 Liquiline Control CDC90은 유지보수 및 서비스 조치를 최소한으로 줄여주는 결정적인 이점을 제공합니다.
최대 2개의 센서를 위한 맞춤형 세척 및 교정 주기를 통해 높은 프로세스 신뢰성, 제품 품질 및 최적의 제품 수율을 달성할 수 있습니다. 센서의 막힘과 오염이 적시에 제거됩니다.
지능적인 배지 분배 및 주입으로 재현 가능한 교정 결과를 보장하고 항상 신뢰할 수 있는 측정값을 보장합니다.

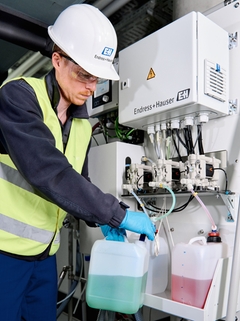

두 측정 지점에서 버퍼와 세척제 소비를 최적화하여 운영 비용을 최소화합니다. 이는 Liquiline Control CDC90의 정교한 유압 장치를 통해 보장됩니다.
인증된 통신 표준을 통해 프로세스 제어 시스템에 원활하게 통합됩니다. 아날로그 또는 디지털 신호와 필드버스를 포함합니다: 0/4 ... 20 mA, PROFIBUS DP, Modbus TCP, 이더넷/IP, PROFINET 및 웹 서버 기술.

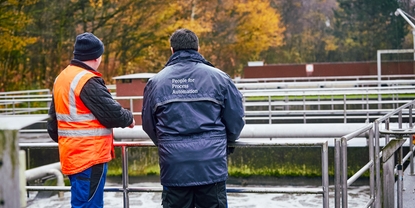

AVR Waste in Botlek, Rotterdam, processes up to 1.7 million tons of residual waste per year. Discover how they optimized their pH measurement thanks to Endress+Hauser
The monitoring solution provides the Visp fish farm with stable, reliable oxygen control, enabling optimal conditions for fish and reducing effort and risk.

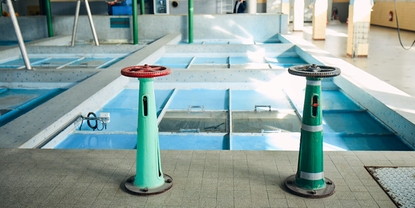

Endress+Hauser enables fast and reliable water analysis at Butoniga Reservoir, ensuring optimal layer selection, improved water quality and reduced operating costs.
Increased occupational safety by minimizing maintenance and servicing measures. Customizable cleaning and calibration cycles for up to two measuring points. Minimization of operating costs and buffer and cleaning agent consumption through smart media distribution and dosing.
Installation
Complete automated cleaning and validation system including a selectable retractable holder
Characteristic
Fully assembled system with powder-coated or stainless steel pneumatic control unit. All non-ex applications
Measuring principle

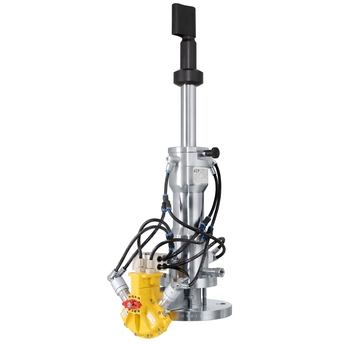

Automated cleaning and calibration of Memosens pH and ORP sensors installed in retractable assemblies.
Design
Complete cleaning and calibration system including dosing pumps and canisters for buffer and cleaning solutions for connection to various retractable assemblies and sensors
Dimension
268 x 1170 x 770 mm (l x h x w) 10.55 x 46.06 x 28.74 inch (l x h x w)
Connection
DCS/PLS connection on Modbus TCP, Ethernet IP, Profinet, ProfibusDP and current in/ output
Input
1 to 2x Memosens digital sensor 1x 0/4 to 20mA input 4x digital input
Output / communication
DCS/PLS connection via Modbus TCP, EtherNet/IP, PROFINET, PROFIBUS DP, digital and analog signals
-10 to 140 °C (14 to 284 °F) for all materials except PVDF and conductive PVDF -10 to 100 / 90 °C (14 to 212 / 194 °F) for PVDF and conductive PVDF materials
Process pressure
Stainless steel, Alloy C22, PEEK: 16 bar up to 140 °C (232 psi up to 284 °F) PVDF, conductive PVDF: Basic version: 16 bar up to 100 °C (232 psi up to 212 °F) Immersion chamber version: 4 bar to 90 °C (58 psi up to 194 °F)
PA pressure cylinder (manually only): Max. 80 °C (176 °F) Stainless steel pressure cylinder: up to 100°C (212 °F) with continuous operation up to 6 bar (87 psi)
Process pressure
PA pressure cylinder: Max. 6 bar (87 psi) Stainless steel pressure cylinder: Max. 10 bar (145 psi) Pneumatic outlet safety seal: 6 bar at 100 °C (87 psi at 212 °F)
-10 to 140 °C (14 to 284 °F) for all materials except PVDF and conductive PVDF -10 to 100 / 90 °C (14 to 212 / 194 °F) for PVDF and conductive PVDF materials
Process pressure
Stainless steel, Alloy C22, PEEK: 16 bar up to 140 °C (232 psi up to 284 °F) PVDF, conductive PVDF: Basic version: 16 bar up to 100 °C (232 psi up to 212 °F) Immersion chamber version: 4 bar to 90 °C (58 psi up to 194 °F)
PA pressure cylinder (manually only): Max. 80 °C (176 °F) Stainless steel pressure cylinder: up to 100°C (212 °F) with continuous operation up to 6 bar (87 psi)
Process pressure
PA pressure cylinder: Max. 6 bar (87 psi) Stainless steel pressure cylinder: Max. 10 bar (145 psi) Pneumatic outlet safety seal: 6 bar at 100 °C (87 psi at 212 °F)
