사양 정보
-
Input
One channel transmitter
-
Output / communication
4 to 20 mA
-
Ingress protection
IP67, IP68, NEMA Type 6
적용 분야

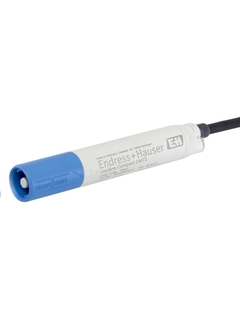

Liquiline Compact CM72는 소형 Memosens 센서용 트랜스미터입니다. 설치 공간이 제한적이고 멀티파라미터 계기의 유연성이 필요하지 않은 경우에 최상의 선택입니다. 센서와 함께 대부분의 어셈블리에 손쉽게 설치할 수 있고, 주문 과정에서 측정 파라미터와 측정 범위가 이미 지정되기 때문에 작동 오류를 최소화하면서 즉시 CM72를 사용할 수 있습니다.

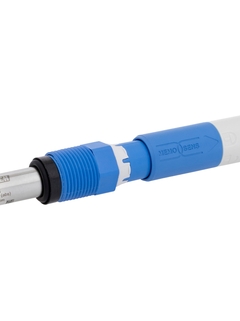

Liquiline Compact CM72는 모든 산업과 설비에서 사용할 수 있고 파란색 Memosens 플러그인 헤드를 통해 모든 센서를 지원합니다.
pH 센서
ORP 센서
전도도 센서
용존 산소 센서
주문할 때 측정 파라미터와 범위를 지정하며, 나중에 변경할 수 없습니다.
이 2선식 계기는 다음과 같은 인터페이스를 지원합니다.
4...20 mA

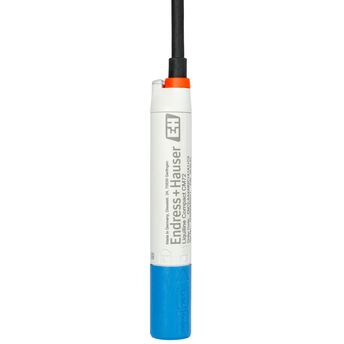

CM72는 IECEx, ATEX, CSA 등 국제 방폭 승인을 획득해 방폭 지역에서의 사용에 적합합니다.
장점
좁은 공간에도 설치 가능:
어셈블리 내부에 설치할 수 있는 2선식 계기로 자체 전원 공급 장치가 필요하지 않습니다.신속한 가동:
고정식 구성이기 때문에 CM72를 시운전할 필요 없이 신속하게 가동할 수 있습니다.Memosens 기술의 모든 장점 제공:
Memosens 센서는 가장 안전한 데이터 전송, 최고의 측정값 가용성 그리고 탁월한 사용 편리성을 제공합니다.현장 진단:

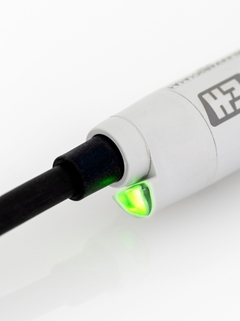

빨간색/녹색 LED로 트랜스미터와 연결된 센서의 상태를 표시합니다.모든 장소에 적합:
측정 개소가 먼지, 증기, 비, 눈, 열 또는 추위에 노출되더라도 CM72는 항상 최적의 성능을 유지합니다.
FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
-
-
기술 정보(TI)
Liquiline Compact CM72
Single-parameter transmitter for Memosens sensors
EN KO 21/02/202330/08/202131/05/2018언어:
영어
버전:
21/02/2023
파일 크기:
988 KB
파일 이름:
TI01409CEN_0322-00.pdf
-
-
-
사용 설명서(BA)
Junction Box Operating Instructions
Junction Box
EN KO 30/04/2018언어:
영어
버전:
30/04/2018
파일 크기:
638.6 KB
파일 이름:
BA01802CA2_0118.pdf
-
-
-
사용 설명서(BA)
Liquiline Compact CM72
Compact single-parameter transmitter for Memosens sensors
EN KO 14/11/202215/10/202030/04/2018언어:
영어
버전:
14/11/2022
파일 크기:
699.6 KB
파일 이름:
BA01797CEN_0322-00.pdf
-
-
-
요약 지침서(KA)
Liquiline Compact CM72
Memosens 센서용 컴팩트 싱글 파라미터 트랜스미터
EN KO 22/07/202129/02/202030/04/2018언어:
한국어
버전:
22/07/2021
파일 크기:
1.1 MB
파일 이름:
KA01354CKO_0321.pdf
-
-
-
Ex 안전 지침서(XA)
Liquiline CM82 and CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas
EN KO 06/11/2020언어:
영어
버전:
06/11/2020
파일 크기:
3.1 MB
파일 이름:
XA02274CEN_0120.pdf
-
-
-
Ex 안전 지침서(XA)
Liquiline CM82 und CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas
EN KO 06/11/2020언어:
영어
버전:
06/11/2020
파일 크기:
3.3 MB
파일 이름:
XA02275CEN_0120.pdf
-
-
-
Ex 안전 지침서(XA)
Liquiline CM82 and CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas
EN KO 08/02/2020언어:
영어
버전:
08/02/2020
파일 크기:
3.8 MB
파일 이름:
XA01948CEN_0119.pdf
-
-
-
Ex 안전 지침서(XA)
Liquiline CM82 and CM72
UK Ex II 1G Ex ia IIC T6/T4 Ga
언어:
영어
버전:
28/11/2022
파일 크기:
498.2 KB
파일 이름:
XA02757CEN_0122-00.pdf
-
-
-
Ex 안전 지침서(XA)
Liquiline CM82 and CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas
JPN Ex ia IIC T4/T6 GaEN KO 09/02/202206/11/2020언어:
영어
버전:
09/02/2022
파일 크기:
428.5 KB
파일 이름:
XA02276CEN_0221-00.pdf
-
-
-
역량 브로셔(CP)
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
Anwendungen언어:
독일어
버전:
27/04/2023
파일 크기:
2.4 MB
파일 이름:
CP01313CDE_0223_LF_Auswahlhilfe_web.pdf
-
