레이다 레벨계
Micropilot FMR20

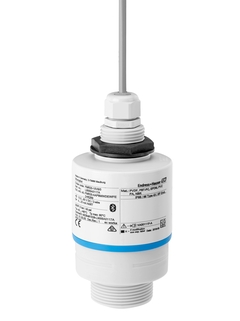

Micropilot FMR20 ©Endress+Hauser

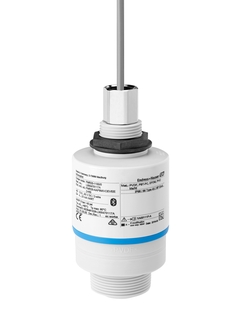

Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser

Micropilot FMR20의 시운전 영상

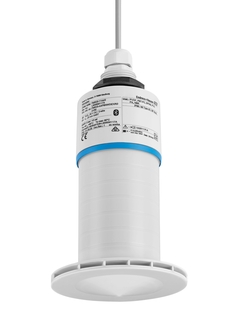

Micropilot FMR20 ©Endress+Hauser

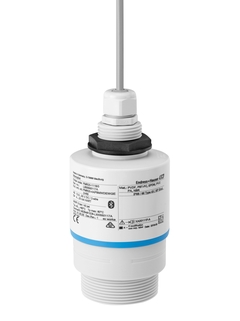

Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser

상하수 처리 및 모든 산업 설비의 액체 레벨 측정

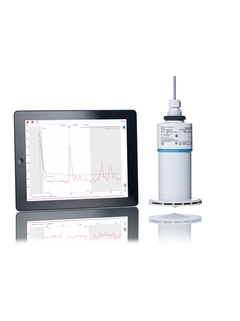

Micropilot FMR20은 (선형화 테이블을 통해) 레벨 및 유량을 비접촉식으로 연속 측정하고 상하수 처리 산업과 모든 산업 설비를 위한 어플리케이션에 적합합니다. HART를 통해, Bluetooth®를 사용하는 앱을 통해 무선으로 또는 원격 디스플레이를 사용해 시운전할 수 있습니다. 모든 블루투스 지원 스마트폰/태블릿(iOS, Android)에서 앱을 통해 신호 곡선을 표시할 수 있고, 혁신적인 칩을 사용한 컴팩트한 설계로 공간이 제한된 어플리케이션에 적합합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • HART를 통해, 블루투스 앱을 통해 무선으로 또는 원격 디스플레이를 사용해 시운전이 가능한 비접촉식 레이다

    • 혁신적인 레이다 칩 설계를 적용한 초소형 레이다로 공간이 제한된 어플리케이션에 적합

    • 합리적인 가격으로 가성비 최고의 레이다

    • 상하수 처리와 모든 산업 설비를 위한 어플리케이션에 적합(IP66, 68 / NEMA4x, 6P)

    • 외부 조건에 강하도록 바디 전체가 PVDF이고, 배선이 밀폐 처리되어 있고, 전자 장치가 완벽하게 밀봉되어 있어 물이...

  • 적용 분야

    액체의 연속 레벨 측정과 유량 측정을 위한 레이다(선형화 테이블을 통해 개수로 또는 둑에서). 저장 탱크, 개방 침전조, 펌프/리프트 스테이션 또는 하수관 관리에서 사용.

    • 프로세스 연결부: 나사, 플랜지 버전

    • 프로세스 온도: -40 ~ +80°C (-40 ~ +176°F)

    • 프로세스 압력: -1 ~ +3bar (-14.5 ~ +43psi)

    • 최대 측정 범위: 20m (66ft)

    • 정확성: ±2mm (0.08")

    • 측정 주파수: 26GHz

    • 국제 방폭 인증

특징 및 사양

뒤로

Details

  • 측정 원리

    Level radar

  • Characteristic / Application

    - Water & Wastewater (e.g. basins / channels / rivers / dams / lift stations / storm water basins / pump control)

    - Utility applications in all industries

    - Storage tanks

  • Specialities

    Bluetooth® commissioning,

    Operation and maintenance SmartBlue App

  • Supply / Communication

    2-wire (HART, 4…20 mA, Modbus),

    Bluetooth® wireless technology and App (optional)

  • Frequency

    K-band (~26 GHz)

  • Accuracy

    +/- 2 mm (0,08")

  • Process temperature

    -40…+80°C (-40…+176°F)

  • Process pressure absolute / max. overpressure limit

    -1…3 bar (-14,5…43 psi)

  • Main wetted parts

    PVDF, PBT

  • Process connection

    Thread:

    G1", NPT1"; G1 1/2", NPT1 1/2", G2", NPT2",


    Flange:

    UNI DN80….DN150 (3"…6")

  • Max. measurement distance

    DN40: 15 m (49.2 ft),

    DN80: 20 m (65.6 ft)

  • Communication

    4...20mA HART

    Modbus

    Bluetooth® wireless technology

  • Certificates / Approvals

    ATEX, CSA C/US, IEC Ex, NEPSI, EAC, JPN Ex, INMETRO

  • Options

    Remote operation via SmartBlue App using Bluetooth®,

    Remote HART indicator RIA15 in order structure,

    Flooding protection tube,

    Different mounting possibilities

  • Application limits

    FMR5x;

    Ammoniacal gas phase:

    FMR54 in stilling well;

    Strong build-up formation:

    FMR54 with air purge;
    Only PTFE resistant:

    FMR52;

    Custody transfer measurement:

    FMR5xx or NMR8x
