RTD온도계
필드트랜스미터 디스플레이

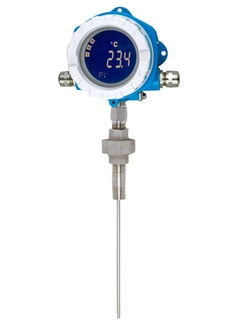

Omnigrad S TMT142R

Omnigrad S TMT142R

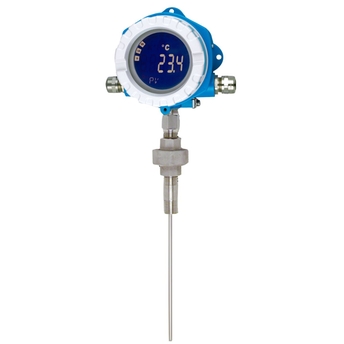

RTD온도계, 필드트랜스미터 디스플레이 ©Endress+Hauser

정유 및 가스 산업을 포함한 고난도 어플리케이션에서 프로세스 온도를 안정적으로 모니터링하는 솔루션

이 견고한 온도계는 화학, 오일 및 가스, 에너지 산업 등의 고난도 안전 관련 어플리케이션에서 사용하도록 설계되었고, 다양한 인증과 테스트를 통과해 관련 안전 요건을 충족합니다. 트랜스미터의 사용으로 RTD, TC 출력 센서보다 정확성과 신뢰성이 우수합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 휴대용 터미널(DXR375)을 사용하거나 PC를 통해 원격으로 현장에서 계기를 작동하기 위한 HART® 프로토콜

    • 조명 디스플레이, 회전 가능

    • 3선 또는 4선 연결에 기반한 단일 Pt100

    • 저전압 감지 기능이 즉시 응답 (잘못된 측정값의 출력 방지)

    • 전체 운영 온도 범위에서 높은 정확성 보장

    • 승인: ATEX(Ex ia 본질안전, Ex d 내압 방폭 및 분진 방폭), CSA(IS, NI, XP 및 DIP)

    • 출력 시뮬레이션

  • 적용 분야

    Omnigrad S 제품군에 속하는 온도계 어셈블리 TMT142R은 화학, 석유화학, 에너지 등 다양한 프로세스 산업의 요구사항을 충족하지만 다른 범용 어플리케이션에도 적합한 컴팩트한 저항 온도계입니다.
    온도계 어셈블리 TMT142R은 온도 RTD 센서 인서트(Pt100)와 4~20 mA 출력을 제공하는 전자식 2선식 온도 트랜스미터로 구성되고, HART® 프로토콜을 통해 설정할 수 있습니다.

특징 및 사양

뒤로

Details

  • 측정 원리

    Resistance Temperature Detector

  • Characteristic / Application

    US style

    modular temperature assembly

    for heavy duty applications

    suitable for hazardous areas

    threaded process connection

    to use with thermowell

    backlit display

  • Terminal head

    TMT142 - aluminium - fieldhousing w. or w/o. display

    TMT142 - SS - fieldhousing w. or w/o. display

  • Thermowell / protection tube

    to use with thermowell

  • Insert / probe

    mineral insulated (MI), flexible

  • Max. immersion length on request

    up to 30.000,00 mm (1.181,10'')

  • Material protection tube/ thermowell

    Not defined

  • Optional coating

    Not defined

  • Process connection

    male thread:

    G1/2"

    NPT1/2"

    NPT3/4"

    union nut:

    NPT1/2"

    M24x1.5

  • Operating temperature range

    PT 100:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

  • Max. process pressure (static)

    Depending on thermowell

  • Accuracy

    class A acc. to IEC 60751

    class AA acc. to IEC 60751

  • Response time

    depending on configuration

    t50 = 3 s

    t90 = 7 s

  • Integration head transmitter

    yes (4 … 20 mA; HART)

  • Ex - approvals

    ATEX II

    Explosion proof

  • Certification

    Gost Metrology
