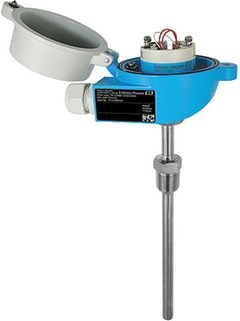

모듈식 RTD 온도계
TR10

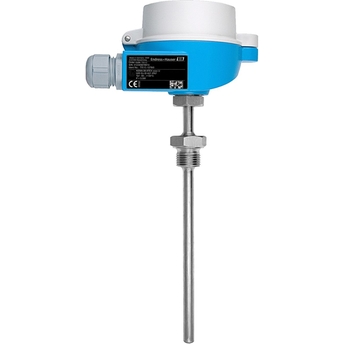

모듈식 RTD 온도계
TR10 ©Endress+Hauser

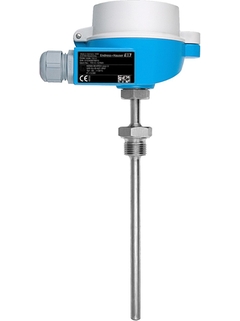

모듈식 RTD 온도계
TR10 ©Endress+Hauser

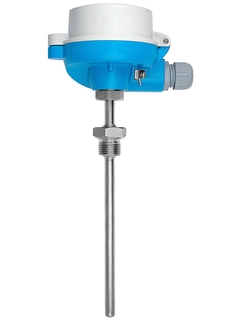

모듈식 RTD 온도계
TR10 ©Endress+Hauser

거의 모든 산업 분야를 위한 종합적인 온도 측정 기술

거의 모든 산업 분야에서 사용되는 내구성이 뛰어난 모듈식 온도계입니다. 모든 일반적인 통신 프로토콜을 지원하는 헤드 트랜스미터(옵션)가 장착되어 직접 배선 센서에 비해 더욱 정확하고 안정적인 측정이 가능합니다. 또한 다양한 프로세스 연결부, 치수 및 재질로 어플리케이션에 따라 유연하게 적용할 수 있습니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • DIN EN 50446에 따른 표준 터미널 헤드가 장착된 모듈식 설계와 고객이 지정할 수 있는 액침 길이로 유연성이 뛰어남

    • 뛰어난 인서트 호환성과 DIN 43772에 따른 설계

    • 과열로부터 헤드 트랜스미터를 보호하는 구조

    • 짧아졌거나 가늘어지는 팁 형태로 응답 시간 단축

    • 위험 장소에서의 사용을 위한 방폭 유형: 본질 안전Ex ia), 비점화 방폭(Ex nA)

    • 선택이 용이한 헤드 트랜스미터: 아날로그 출력 4~20 mA, HART®, PROFIBUS® PA 또는...

  • 적용 분야

    • 범용 어플리케이션

    • 측정 범위: -200 ~ +600 °C (-328 ~ 1112 °F)

    • 최대 75 bar (1088 psi)의 압력 범위

    • 방진방수 등급: 최대 IP68

    • 내진동성 센서 부품(최대 60g)

특징 및 사양

뒤로

Details

  • 측정 원리

    Resistance Temperature Detector

  • Characteristic / Application

    metric style

    modular temperature assembly

    universal range of application

    suitable for hazardous areas

    threaded process connection

    with neck

    incl. thermowell / protection tube (metal)

    can be used with StrongSens insert

  • Thermowell / protection tube

    welded protection tube

  • Insert / probe

    mineral insulated (MI), flexible

  • Outer diameter protection tube / Insert

    9,0 mm (0,35'')

    11,0 mm (0,43'')

    12,0 mm (0,47'')

    14,0 mm (0,55")

    15,0 mm (0,59")

  • Max. immersion length on request

    up to 10.000,00 mm (393,70'')

  • Material protection tube/ thermowell

    1.4404 (316L)

    1.4571 (316Ti)

    Alloy C276 (2.4819)

    Alloy 600 (2.4816)

  • Optional coating

    Not defined

  • Process connection

    male thread:

    G1/2"

    G3/4"

    G1"

    NPT1/2"

    NPT3/4"

    M20x1.5

  • Tip shape

    straight

    reduced

    tapered

  • Surface roughness Ra

    Not defined

  • Operating temperature range

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (-58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    -50 °C ...400 °C

    (-58 °F ...752 °F)

  • Max. process pressure (static)

    at 20 °C: 75 bar (1088 psi)

  • Accuracy

    class A acc. to IEC 60751

    class AA acc. to IEC 60751

  • Response time

    depending on configuration

  • Integration head transmitter

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - approvals

    ATEX II

    ATEX IECEx

    NEPSI

    IECEx

    EAC Ex

  • Certification

    Gost Metrology

    SIL (transmitter only)
