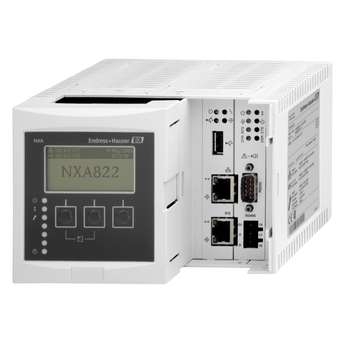

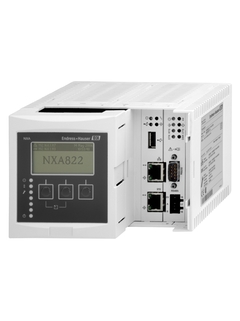

Host Link NXA822는 Tankvision의 한 기능으로서 Modbus를 통해 호스트 시스템(PLC 또는 DCS)에 데이터를 전송합니다. Tankvision은 표준 웹 브라우저를 통해 작동되는 탱크 재고 시스템으로 소프트웨어 소유 또는 라이선스 비용이 들지 않습니다. Tankvision은 LAN(Local Area Network)의 분산 아키텍처 기반입니다. 모듈식 구조로 탱크가 몇 개에 불과한 소규모 탱크 팜에 적합하지만, 수백 개의 탱크가 있는 대규모 정유 공장에도 사용할 수 있습니다.
Modbus를 통해 호스트 시스템(PLC 또는 DCS)에 데이터를 전송합니다. 탱크가 몇 개에 불과한 소규모 탱크 팜에 적합하지만, 수백 개의 탱크가 있는 대규모 정유 공장에도 사용할 수 있습니다.
주변 온도: -40 ~ +60°C
NMi 및 PTB에 따른 상거래 어플리케이션 승인 획득
장점
소프트웨어가 내장된 견고한 산업용 운영 시스템으로 높은 안정성과 가용성 보장
NMi 및 PTB에 따른 상거래 어플리케이션 승인 획득
모듈식 설계; 어플리케이션에 따라 쉽게 조정 가능; 필요에 따라 업그레이드 가능
웹 브라우저를 통한 구성, 시운전 및 작동; 소프트웨어 소유 불필요
라이선스 없이 모든 연결된 PC에서 Tankvision 구성 요소당 최대 10명의 사용자에게 액세스 제공
Aqualande, a leading player in the European aquaculture business, launched a continuous water quality monitoring. Endress+Hauser’s robust hardware and digital technology could convince the customer.
Host Link with embedded web server for the communication of data of up to 6 connected Tank Scanner NXA820 to other systems via Modbus
Input
Tankvision Tank Scanner NXA820
Output
Modbus RS485 Modbus RS232 Modbus TCP
Relay output signal type
Potential free relay, SPDT Normally-closed when NXA is operating normally, open when NXA is powered off or fault status exists Switching power: - 25 V DC, 100 W - 250 V DC, 4 A, 1000 VA
Memory
128 MB
Power supply
90 - 250 V AC (50/60 Hz) 10.5 - 32 V DC
Dimensions (WxHxD)
91 mm x 104 mm x 140 mm (3.6 in x 4.1 in x 5.5 in)
Communication interface
Ethernet Seriell RS232/ RS485
Configuration
Web server
측정 원리
Level radar
Characteristic / Application
Host link Communicates data to other system (Modbus). Up to 10 tank scanners can be assigned to one host link (up to 150 tanks). The inbuild web server enables the user to configure the device.
