초음파 유량계
Prosonic Flow E Heat

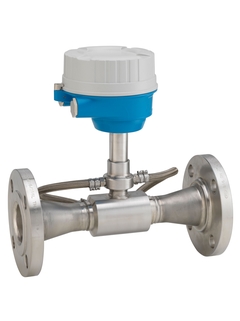

모든 산업의 에너지 관리에 최적화된 초음파 유량계 Prosonic Flow E Heat ©Endress+Hauser

초음파 유량계의 측정 원리

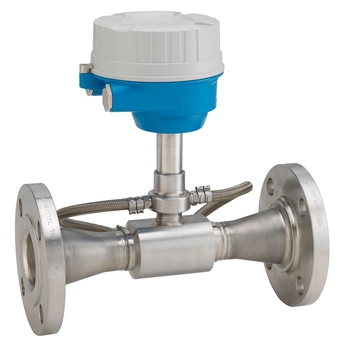

모든 산업의 에너지 관리에 최적화된 초음파 유량계 Prosonic Flow E Heat ©Endress+Hauser

향상된 에너지 소비 측정을 위한 인증받은 산업용 열 유량 센서

Prosonic Flow E Heat는 모든 산업 분야에서 향상된 에너지 관리를 위한 완벽한 열 유량 센서입니다. 가열 및 냉각 어플리케이션에 대한 상거래 승인을 받았을 뿐만 아니라 다양한 산업 분야에서 사용하도록 최적화되었습니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 모든 산업 분야에서 용수의 에너지 관리를 위한 최고의 솔루션(예: 가열 및 냉각)

    • 장기적인 안정성 – 내구성이 우수한 산업용 설계를 적용한 신뢰할 수 있는 센서

    • 에너지 및 비용 절감 – 단열 배관에 최적화된 센서

    • 신뢰할 수 있는 유량 측정 – 높은 턴다운

    • 간단하고 안전한 작동 – 시운전 불필요, 펄스 출력 잠김으로 인한 무단 계기 액세스 없음

    • 단순한 프로세스 표시 – 컬러 LED를 통해 상태 정보를 직접 확인

    • 향상된 신뢰성 – 종합 진단

  • 적용 분야

    • 압력, 밀도, 온도 및 전도도에 영향을 받지 않는 측정 원리

    • 모든 산업 분야에서 용수의 에너지 관리를 위한 최고의 솔루션(예: 가열 및 냉각)

    계기 특징

    • MI-004, EN 1434, OIML R75 등의 국제 승인에 따른 Class 2 정확도

    • 스테인리스강 재질의 센서 하우징

    • 최대 150 °C (302 °F)의 프로세스 온도

    • 인증받은 펄스 출력

    • 비용 효율적이고 어플리케이션에 최적화된 트랜스미터

특징 및 사양

뒤로

Details

  • 측정 원리

    Ultrasonic flow

  • Product headline

    Industrial, certified heat flow sensor for improved energy consumption measurement. Full compliance with custody transfer regulations. Best choice for energy management of water (e.g. heating and cooling) across all industries.

  • Sensor features

    Long-term stability – reliable sensor with robust industrial design. Energy and cost savings – optimized sensor for fully insulated pipes. Dependable flow measurement – high turndown. Accuracy Class 2 according to international approvals such as MI-004, EN 1434, OIML R75. Entire sensor housing made of stainless steel.

  • Transmitter features

    Effortless, safe operation – no commissioning needed, no unauthorized device access due to locked pulse output. Simple process indication – direct reading of status information via color LEDs. Increased reliability – comprehensive diagnostics. Certified pulse output. Cost-efficient, application-optimized transmitter.

  • Nominal diameter range

    DN 50 to 150 (2"to 6")

  • Wetted materials

    Measuring tube: 1.4301 (F304)

    Process Connection: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105

  • Measured variables

    Flow velocity, sound velocity

  • Max. measurement error

    MID 004 accuracy class II (2%)

  • Measuring range

    0.025 to 5 m/s (0.02 to 16.4 ft/s)
    0 to 6360 dm3/min (0 to 1680 gal/min)

  • Max. process pressure

    PN 25/ ASME Cl. 150

  • Medium temperature range

    0 to 150° (17.8 to 302 °F)

  • Ambient temperature range

    -20 to 60 °C (-4 to 140 °F)

  • Sensor housing material

    Stainless steel

  • Transmitter housing material

    Compact: AlSi10Mg, coated

  • Degree of protection

    Standard: IP66/67, Type 4X enclosure

    With opened housing: IP20, Type 1 enclosure

  • Display/Operation

    direct reading of status information via color LEDs

  • Outputs

    Pulse/Frequency

  • Inputs

    None

  • Digital communication

    None

  • Power supply

    DC 19.2 to 28.8 V

  • Hazardous area approvals

    None

  • Product safety

    CE, C-Tick, EAC marking

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    MI-004 Thermal Energy
    OIML R75 Class 2

  • Pressure approvals and certificates

    PED

  • Material certificates

    3.1 material
