사양 정보
Ambient temperature range
–20 °C ... +55 °C
Hazardous area approvals
IECEx: Ex pzc op is [ia] IIC T3 Gc
적용 분야

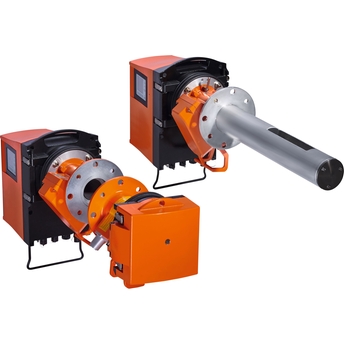

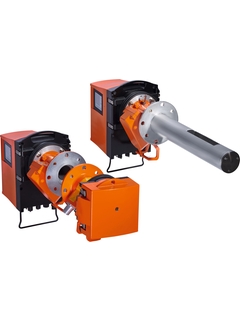

GM32 현장 가스 분석기는 가스 덕트에서 SO2, NO, NO2, NH3뿐만 아니라 압력과 온도까지도 별도의 가스 샘플링이나 운반 없이 직접 신속하게 측정합니다. 자가 모니터링 기능으로 측정값의 신뢰성을 보장하고, 오작동 발생 시 조기 경고를 통해 미리 대비할 수 있습니다. GM32는 SO2 및 NO 측정 계기로 유럽 표준 EN 15267에 따라 적합성 테스트를 통과했습니다. 또한 첨단 안전 기능과 시스템 기술이 적용된 Ex형 모델도 제공됩니다.
탈질 설비, 탈황 설비, 변환기 등에서 연도 가스 정화 프로세스의 모니터링 및 제어
EU 지침 또는 지역별 규정에 따른 배출가스 모니터링
계기 특징:
가스 샘플링, 운반, 처리 불필요
최대 4개의 성분과 프로세스 온도 및 압력을 동시에 측정 가능
여러 개의 독립적인 측정 범위에서 일관된 정확성 보장
시험 가스 없이 자동 자가 테스트 기능(QAL3) 지원

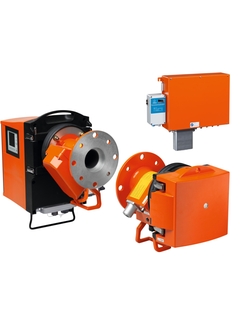

Ex-Zone 2용 과압 밀폐형 모델 제공
장점
가스 덕트에서 직접 측정해 정확하고 완전한 측정값 제공
단기적인 프로세스 변동도 신속하게 측정 가능
덕트 관통형과 측정 프로브형 중에서 선택해 평균값 측정
모듈식 설계로 신속한 현장 서비스 가능
긴 유지보수 주기
비용 효율적인 현장 가스 분석기 — Ex형 모델도 제공
설치 및 운영 비용이 낮고, 시험 가스 불필요
©Endress+Hauser
FLEX 선택
기술적 우수성
단순성
Fundamental 선택
기본적인 측정 요구사항 충족
기술적 우수성
단순성
기술적 우수성
단순성
Extended 선택
혁신적인 기술로 프로세스 최적화
기술적 우수성
단순성
Xpert 선택
가장 까다로운 어플리케이션 요구사항 충족
기술적 우수성
단순성
Loading alternative products
성공 사례
실시간 수소 품질 측정
엔드레스하우저의 광학 분석 측정 기술을 통해 생산된 수소의 순도를 측정할 수 있습니다. 자세히 알아보세요!
전체 글 읽기
관심이 있을 수 있는 게시물
관련 주제
SOPAS ET
Engineering tool for seamless sensor integration and configuration
추가 정보
측정 원리
Differential optical absorption spectroscopy (DOAS)
Performance-tested measurands
Device version

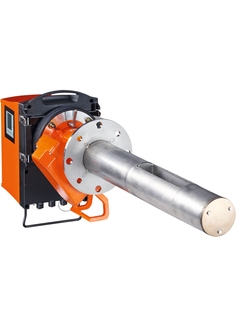

Measuring probe version
Certified measuring ranges
NO 0 ... 70 mg/m³ / 0 ... 700 mg/m³ / 0 ... 1,302 mg/m³
Measuring range
NH3 0 ... 30 ppm / 0 ... 2,600 ppm
Process pressure
–60 hPa ... 200 hPa (GPP)
Ambient temperature range
–20 °C ... +55 °C
Ambient humidity
≤ 95 %
Degree of protection
Standard: IP 65, IP 69K
Conformities
Approved for plants requiring approval
Hazardous area approvals
IECEx: Ex pzc op is [ia] IIC T3 Gc
최다 다운로드
GM32 – in-situ gas analyzer for efficient measurement of SO2, NO, NO2, NH3
The GM32 in-situ gas analyzer measures SO2, NO, NO2 and NH3, pressure and temperature in the gas duct.
언어:
영어
버전:
01/01/2025
파일 크기:
4.9 MB
파일 이름:
8029968_IN_GM32_en_V3-0_2025.01_EHS.pdf
GM32, measuring probe (TI)
In-situ Gas Analyzer, Measuring Probe Version
언어:
영어
버전:
01/01/2025
파일 크기:
6.8 MB
파일 이름:
8030993_AE00_TI_GM32_Probe_en_V1-4_2013-11_EHS.pdf
17 설명서
GM32, measuring probe (TI)
In-situ Gas Analyzer, Measuring Probe Version
언어:
영어
버전:
01/01/2025
파일 크기:
6.8 MB
파일 이름:
8030993_AE00_TI_GM32_Probe_en_V1-4_2013-11_EHS.pdf
In-situ Gas Analyzer, Cross-Duct Version
EN
KO
덴마크어 독일어 스페인어 French 이탈리아어 일본어 네덜란드어 포르투갈어 러시아어 터키어 중국어
01/01/2025
언어:
영어
버전:
01/01/2025
파일 크기:
3.9 MB
파일 이름:
8029940_ZVF9_OI_GM32_CrossDuct_en_V2-1_2019-04_EHS.pdf
In-situ Gas Analyzer, Measuring Probe Version
EN
KO
독일어 그리스어 스페인어 핀란드어 French 헝가리어 이탈리아어 일본어 네덜란드어 포르투갈어 루마니아어 러시아어 스웨덴어 터키어 중국어
01/01/2025
언어:
영어
버전:
01/01/2025
파일 크기:
3.9 MB
파일 이름:
8029938_ZVF9_OI_GM32_Probe_en_V2-1_2019-04_EHS.pdf
In-situ Gas Analyzer, Cross Duct Version
EN
KO
독일어 French 네덜란드어
01/01/2025
언어:
영어
버전:
01/01/2025
파일 크기:
7.9 MB
파일 이름:
8029936_AE00_OI_GM32_Ex_3G_CrossDuct_en_V1-8_2017-08_EHS.pdf
In-situ Gas Analyzer, Measuring Probe Version
언어:
영어
버전:
01/01/2025
파일 크기:
6.5 MB
파일 이름:
8029934_AE00_OI_GM32_Ex_3G_Probe_en_V1-9_2024-08_EHS.pdf
for non-Ex analyzer devices
언어:
영어
버전:
01/01/2025
파일 크기:
2.4 MB
파일 이름:
8030257_XA_Safety_Information_non-Ex_ml_V1-0_2016-06_WEB.pdf
GM32 Ex safety information
Safety Information for Ex Devices
언어:
영어
버전:
01/01/2025
파일 크기:
1.9 MB
파일 이름:
8030259_AE00_XA_GM32_Ex_V2-0_ml_2017-07_EHS_WEB.pdf
GM32 Ex tightening torques
Tightening torques for GM32 Ex, Cross-Duct Version and Probe Version
언어:
영어
버전:
01/01/2025
파일 크기:
2 MB
파일 이름:
8030739_AE00_SD_GM32_Ex_en_V1-0_2025-01_EHS.pdf
GM32 TCP-Modbus Converter
TCP-Modbus Converter
언어:
영어
버전:
01/01/2025
파일 크기:
942.5 KB
파일 이름:
8030790_AE00_SD_TCP-Modbus_Converter_en_V1-0_2014-05_EHS.pdf
Manufacturer's declaration concerning the Declaration of Conformity
언어:
영어
버전:
01/01/2025
파일 크기:
138.2 KB
파일 이름:
8030791_AE00_SD_GM32_LVD-conformity_ml_V1-0_2024-05_EHS.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
DESICCANT,CARTRIDGE FOR GM30 OR GM31
FLANGE ATTACHMENT ASSEMBLED
CABLE,RD. FEM /FER 10M000 31.5
CABLE,RD. MALE/FEM 0M800 320.75
FILTER CARTR.CERAMIC L= 250MM SPARE PART
FILTER CARTR.CERAMIC L= 500MM SPARE PART
FILTER CARTR.CERAMIC L= 750MM SPARE PART
FILTER CARTR.CERAMIC L=1000MM SPARE PART
CABLE,RD. FEM /FER 10M200 320.75
SP-SET GASKET GPP 430DEGREE C
SP-SET EB-CONNECTOR FEMALE ESD
CABLE,RD. MALE/FEM 0M800 20.34
CABLE,RD. MALE/FEM 5M000 20.34
SP-SET SEAL RING W.HOSE CLAMP
SP-SET FILTER CART.L= 500 TEF+CER 1.4539
SP-SET FILTER CART.L= 750 TEF+CER 1.4539
SP-SET FILTER CARTRIDGE L= 250 TEF+CER
SP-SET FILTER CARTRIDGE L= 500 TEF+CER
SP-SET FILTER CART.L=1000 TEF+CER 1.4539
SP-SET FILTER CART.L= 250 TEF+CER 1.4539
FAN TACHOM. SIGNAL W.BUCHSE
CABLE,RD.W.CONNECTOR 10M200
CABLE,RD.W.CONNECTOR 20M000
FILTER CARTR.CERAMIC L= 500MM SP. 1.4539
SP-SET SPECTROMETER W.HEATING
SP-SET EB-GM32 TRANS.AK ESD
SP-SET PR.MEAS.N. DA=40 0-160QM/H0-60MBR
SP-SET PR.MEA.NOZ.DA=40 0-90QM/H 0-60MBR
SP-SET SEAL CONNECTION HOUSING
SP-SET ACTIVATED-CHARCOAL BAG W.BRACKET
SP-SET FILTER CART. L=1000 CERA. 1.4539
SP-SET FILTER CARTRIDGE L= 250 TEF+CER
SP-SET FILTER CART. L= 750 CERA. 1.4539
DISPLAY UNIT ESD VERSION2.0
SP-SET SEAL FOR FLANGE D235352
SP-SET SPECTROMETER W.HEATING TRSPE
SP-SET GATEWAY MODULE GM32
SP-SET MODUL,LINUX CPU ESD
SP-SET EB-HEATER CONTROL ESD
SP-SET STORAGE CARD MICROSD CARD 2048MB
SP-SET FRONT LENS ASSEMBLY
SP-SET SPECTROMETER W.HEATING EX
SP-SET BEAM SPLITTER,REFERENCE 30160.5
SP-SET PCBA-LAMP CONTROL ESD
SP-SET BEAM SPLITTER,PHYSICAL
SP-SET NPR-MOTOR W.TRIMING DISC ESD
SP-SET SWIVEL UNIT FILTER/CUVETTE
SP-SET STEPPING MOTOR FILTER SEGM. ESD
SP-SET PRESS.EQUALIS.ELEMENT M121,5 SW
SP-SET TRIPLE D35.930 R1000 SYNTH
SP-SET TRIPLE D35.930 R1503 SYNTH
SP-SET TRIPLE D35.930 R 630 SYNTH
SP-SET LAMP,DEUTERIUM EX W.AIR SUPPLY
SP-SET CABLE, FL. MALE/MALE 0,150M
SP-SET SLIDE LOCK A. HOOK
SP-SET HEATING TRIPLE 48V W.CLAMP
SP-SET SEALING RING D2254010.4
SP-SET F. FRONT LENS ASS. SMALL MAINT.
SP-SET SEAL.CORD FOR HOUSING GMP-/GPP35
SP-SET TRIPLE D35.930 R1250 SYNTH
SP-SET LIGHT SOURCE BULB DEUTERIUM COMBI
SP-SET LIGHT SOURCE BULB LED BLUE
SP-SET LIGHT SOURCE BULB LOWNOX
SP-SET SPECTROMETER 2 DIODE LINES
SP-SET FRONT LENS ASSEMBLY
SP-SET RESISTO.-THERMOM.PT100 L=1000
SP-SET GASKET GPP 430DEGREE C GR.MAINT.
SP-SET TEMPERATURE SENS. PT1000 L=1610MM
SP-SET TEMPERATURE SENS. PT1000 L=420MM
SP-SET TEMPERATURE SENS. PT1000 L=2360MM
SP-SET TEMPERATURE SENS. PT1000 L=2110MM
SP-SET TEMPERATURE SENS. PT1000 L=600MM
SP-SET TEMPERATURE SENS. PT1000 L=810MM
SP-SET TEMPERATURE SENS. PT1000 L=1060MM
SP-SET TEMPERATURE SENS. PT1000 L=1310MM
SP-SET TEMPERATURE SENS. PT1000 L=1800MM
SP-SET LEAF SPRING CURVED
SP-SET TEMPERATURE SENS. PT1000 L=200MM
SP-SET SEALING RING D2254010.4 ESD
SP-SET SEAL RING W.HOSE CLAMP ESD
LENS CLOTH HSS 3535CM A.DSP
TRIPLE D35.9 30 R1982 SYNTH
SEAL DA 250 /DI 120 TK200/TK215,9
SEAL D126 /116 7 GRAPHITE A.DSP
PROTECT.CAP D 40 25 LD-PE NC
FILTER INSERT MICRO-TOP 3000L/MIN
ACTIVATED CARBON 100100 50GR.
FILTER INSERT ATEX 6000L/MIN
RV-BLOWER 240/415V 50HZ 3PH 1.30KW
UDR-WAECHTER 35MBAR SCHLIES.
SWITCH,LOW PRESSU. 35MBAR NC
POWERSUPPLY AC85-264V DC48V/1A
SP-SET LINE FILTER AC250V 3A
POWERSUPPLY AC85-264V DC24V/4A
MODIO-S BASEMODULE W. T.CLAMP
CONNECTOR PURGE AIR HOSE DN40
HOSE DI=50, 90° ELBOW W.MAINTENANCE
CLAMP,HOSE D 40- 60 12 SST
RV-BLOWER 115/230V 50/60HZ 1PH 0.37KW
AIR FILTER 3000L/MIN EUROPICLON 100
서비스
GM32 송신기/수신기 장치 수리
수리 서비스를 통해 GM32 배출 모니터링 솔루션의 기능을 신속하게 복구할 수 있습니다. 또한 향후 고장을 예방하기 위해 전반적인 계기 점검도 실시합니다.
