사양 정보
-
Process temperature
-40°C ... 150°C
(-40°F ... 300°F) -
Process pressure / max. overpressure limit
Vacuum ... 25 bar
(Vacuum ... 360 psi) -
Min. density of medium
200 g/l
적용 분야
Soliphant FTM20 is a point level switch for applications with fine-grained or coarse-grained, non-fluidized bulk solids. The various designs means the device has a wide range of applications. Certificates are also available for use in dust and hazardous areas.

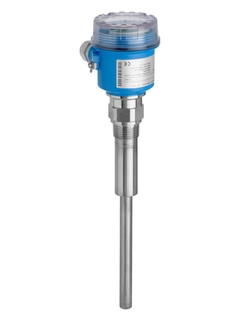

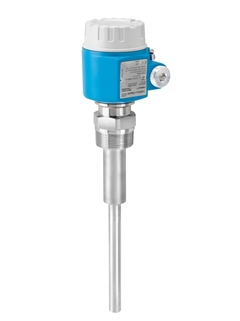

Point level switch in compact design with stainless steel housing.
Process connections: Threads
Temperature: -40 to +150°C (-40 to +302°F)
Pressure: -1 to +40bar (-14.5 to +580psi)
International explosion protection certificates, marine approvals
장점
Operational safety, reliability and universal applicability through use of the tuning fork measuring principle
Measurement is unaffected by conductivity, build-up, turbulence, flows or air bubbles
Simple and fast commissioning, no calibration required
No mechanically moved parts, free of maintenance
Safe function due to self-monitoring (active frequency monitoring of the fork)
Easy recurring function test via test magnet
Suitable for constricted space due to compact design
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
최다 다운로드
-
-
요약 지침서(KA)
Operating Instructions Soliphant T FTM20, FTM21
영어 버전 - 01/2018
Robust point level switch for bulk solids, also for dust incendive hazard areas
EN KO 08/01/201813/07/201708/12/201630/09/2004언어:
영어
버전:
08/01/2018
파일 크기:
1.2 MB
파일 이름:
KA00227FA6_1518.pdf
-
40 설명서
-
-
요약 지침서(KA)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21
EN KO 19/05/2021언어:
영어
버전:
19/05/2021
파일 크기:
177.3 KB
파일 이름:
KA00621FA2_0909.pdf
-
-
-
요약 지침서(KA)
Operating Instructions Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN KO 08/01/201813/07/201708/12/201630/09/2004언어:
영어
버전:
08/01/2018
파일 크기:
1.2 MB
파일 이름:
KA00227FA6_1518.pdf
-
-
-
Ex 안전 지침서(XA)
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170 °C Da/Dc
EN KO 11/12/202005/10/2017언어:
영어
버전:
11/12/2020
파일 크기:
311.3 KB
파일 이름:
XA01681FEN_0220.pdf
-
-
-
Ex 안전 지침서(XA)
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
EN KO 25/05/202030/07/2018언어:
영어
버전:
25/05/2020
파일 크기:
115.4 KB
파일 이름:
XA01420FEN_0220.pdf
-
-
-
Ex 안전 지침서(XA)
Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135°C Da/Db
EN KO 04/08/202222/01/201816/04/201301/02/2008언어:
영어
버전:
04/08/2022
파일 크기:
505.7 KB
파일 이름:
XA00434FEN_1522-00.pdf
-
-
-
Ex 안전 지침서(XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043EN KO 14/03/201301/10/200701/04/2007언어:
영어
버전:
14/03/2013
파일 크기:
134.2 KB
파일 이름:
XA00424FA3_1313.pdf
-
-
-
Ex 안전 지침서(XA)
Soliphant T FTM20, FTM21
II 1/2 D Ex ta/tb IIIC Da/Db
언어:
영어
버전:
16/09/2021
파일 크기:
396 KB
파일 이름:
XA02703FEN_0121-00.pdf
-
-
-
활동 분야(FA)
Level measurement
Product overview for applications in liquids and bulk solids
언어:
영어
버전:
14/10/2022
파일 크기:
10.5 MB
파일 이름:
FA00001F00EN2522.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F18 Alu, gasket
-
Cover
도면 번호주문 코드2052005910 -
-
Cover F16 transparent, gasket
-
Cover
도면 번호주문 코드2052025790 -
-
Cover F13/17/18 Alu,sight glass,gasket
-
Cover
도면 번호주문 코드2052027693 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
도면 번호주문 코드2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,10pc
-
Sealing
도면 번호주문 코드2152004277 -
-
Electronics FEM22, PNP 10-45VDC
-
Electronic
도면 번호주문 코드3052025688 -
-
Electronics FEM24 DPDT 19-253VAC/55VDC
-
Electronic
도면 번호주문 코드3052025691 -
-
Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x
-
further parts
주문 코드71036514 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
주문 코드52014472 -
-
Weather protection cover F13/F17/F18/F27
주문 코드71040497 -
Protection cover F16 housing
주문 코드71127760 -
Sliding sleeve R1-1/2 SS, FTM21
주문 코드52023313 -
Sliding sleeve R1-1/2 SS, FTM21, press.
주문 코드52023312 -
Sliding sleeve NPT1-1/2 SS, FTM21
주문 코드52024578 -
Sliding sleeve NPT1-1/2 SS, FTM21,press.
주문 코드52025090
