초음파식 레벨측정
Prosonic FMU90

초음파식 레벨측정
Prosonic FMU90 ©Endress+Hauser

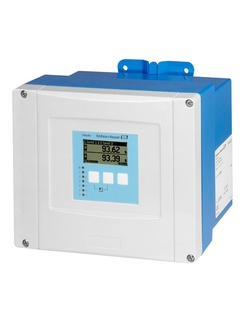

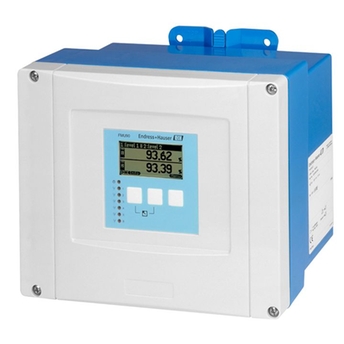

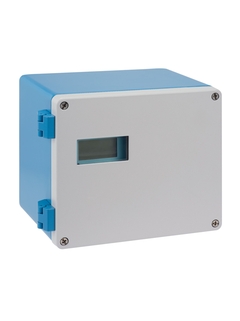

Prosonic FMU90 필드 하우징 ©Endress+Hauser

Time-of-Flight 측정 원리

Prosonic FMU90 ©Endress+Hauser

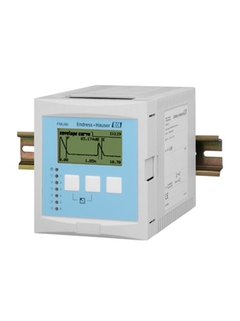

최대 2대의 FDU90/91/92/93/95 센서를 위해 필드 하우징 또는 탑 햇(Top hat) 레일에 장착하는 트랜스미터

제어 캐비닛 계기를 위해 필드 하우징 또는 탑 햇(Top hat) 레일 하우징이 있는 Prosonic FMU90 분리 버전은 유체, 페이스트, 슬러지, 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정하는 데 적합합니다. 센서 1대로 빗물 침전조의 레벨과 유량을 동시에 측정할 수 있어 개수로와 둑의 유량 측정도 가능합니다. 추세 알람, 유량 펄스 출력 또는 배수/슬러지 알람을 위해 최대 6대의 릴레이를 지원하며, 1 또는 2채널 버전이 있습니다.

  • 장점

    • 6라인 일반 텍스트 디스플레이의 메뉴 지침을 따라 간편하게 작동, 15개 언어 선택 가능

    • 쉽고 간단한 진단을 위해 디스플레이에 엔벨로프 커브 표시

    • 제공된 "FieldCare" 운영 프로그램을 통해 간편하게 운영, 진단 및 측정 개소를 문서화

    • 통합 또는 외부 온도 센서를 통한 TOF (time-of-flight) 보정

    • 가장 일반적인 수로와 둑의 선형화(최대 32점, 자유롭게 구성 가능)가 사전 프로그램되어 있어 선택 가능

    • 통합 유량 곡선을 통한 수로/둑...

  • 적용 분야

    최대 45m (148ft)의 측정과 레벨 한계 검출을 위해 1 또는 2대의 센서로 유체와 벌크 물질의 레벨을 측정합니다. 펌프 제어, 레이크 제어 및 옵션: 추가 펌프 제어 기능

    • 계산: 평균, 차, 합계

    • 유량: 1 또는 2대의 센서로 개수로와 둑의 유량 측정

    • 배수 또는 슬러지 검출을 이용한 유량 측정

    • 최대 3개의 토탈라이저와 3개의 카운터

    • 외부 장치 제어를 위한 계수 및 시간 펄스 출력

Details

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with Field housing or top hat rail housing for control cabinet instrumentation, up to 6 relays for pump / rake / limit control, 1 or 2 channel version

  • Specialities

    Protection Class IP 66 / NEMA 4x
    automatic sensor recognition of FDU9x sensors
    option: flow measurement for open channel and weirs or additional pump control functions

  • Supply / Communication

    90 ... 253 VAC
    10.5 ... 32 VDC
    up to 2x 4...20mA HART
    Profibus DP

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 60 °C
    (-40 °F ... 140 °F)

  • Communication

    up to 2x 4 ... 20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, CSA

  • Options

    Illuminated display, 6 line graphic display with country specific menu guidance, on-site diagnosis with envelope curve on display

  • Components

    Sensors FDU9x

  • 측정 원리

    Ultrasonic

  • Product headline

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, up to 6 relays for tendency alarm, flow pulse output or backwater / sludge alarm, 1 or 2 channel version

  • Sensor features

    pre-programed flow curves for typical open channel measurement

  • Degree of protection

    IP66 (Fieldhousing)
    IP20 (top hat rail housing)

  • Display/Operation

    Illuminated display, 6 line graphic display with country specific menu guidance, on-site diagnosis with envelope curve on display

  • Outputs

    4...20mA HART
    Optional:
    second 4...20 mA output (e.g. for 2 times flow measurement
    1 relay (standard)
    Optional:
    3 or 6 relays

  • Inputs

    up to 2 FDU9x sensors

  • Digital communication

    HART, Profibus DP

  • Hazardous area approvals

    FMU allowed to operate FDU9x in Ex-zone

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with Field housing or top hat rail housing for control cabinet instrumentation, up to 6 relays for limit control, 1 or 2 channel version

  • Specialities

    Protection Class IP 66 / NEMA 4x
    automatic sensor recognition of FDU9x sensors

  • Supply / Communication

    90 ... 253 VAC
    10.5 ... 32 VDC
    up to 2x 4...20mA HART
    Profibus DP

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 60 °C
    (-4 °F ... 140 °F)

  • Communication

    up to 2x 4 ... 20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, CSA

  • Options

    Illuminated display, 6 line graphic display with country specific menu guidance, on-site diagnosis with envelope curve on display

  • Components

    Sensors FDU9x
