초음파식 레벨측정

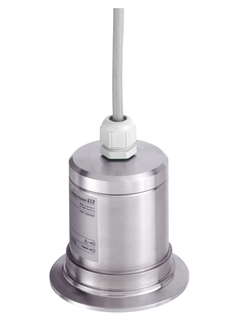

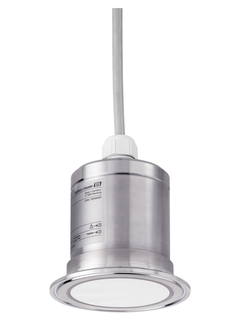

Prosonic FDU91F

Prosonic FDU91F ©Endress+Hauser
Prosonic FDU91F ©Endress+Hauser

Time-of-Flight 측정 원리

FMU9x에 연결 가능한 레벨 및 유량 측정용 위생 센서(측정 범위 최대 10m).

FDU91F 초음파 센서는 유체, 페이스트, 슬러지, 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정하며, 유지보수가 필요 없습니다. 개수로와 둑에서 유량을 측정하는 데도 사용됩니다. 유전상수, 밀도 또는 습도의 영향을 받지 않으며 센서의 자가 세정 효과로 점착에 의한 영향 없이 측정합니다. 완전 용접된 316L 재질을 사용했고 위생 프로세스 연결부를 사용할 수 있으며, 최대 측정 범위는 액체에서 10m (33ft), 고체에서 5m (16ft)입니다.

  • 장점

    • TOF (Time-of-Flight) 보정을 위한 통합 온도 센서 온도 센서 온도 변화가 발생하더라도 정확한 측정 가능

    • 용접 밀봉된 센서(316L, 1.4404, 1.4435)로 내화학성이 매우 우수함

    • 트랜스미터와 별도로 설치되어 혹독한 주변 조건에 적합
      (최대 300m)

    • 자가 세척 효과로 축적물 형성 감소

    • 간단한 시운전을 위한 트랜스미터 FMU90/FMU95용 통합 자동 센서 검출

    • 내후성 및 방수(IP 68)

    • 위생 프로세스 연결부 사용 가능

  • 적용 분야

    사일로, 벨트, 비축물 또는 분쇄기의 유체와 벌크 물질의 레벨을 비접촉식으로 연속 측정하기 위한 센서입니다. 개수로와 둑에서 유량을 측정하는 데도 사용됩니다. 높이가 낮은 구조물에서의 측정에 사용됩니다.

    • 프로세스 연결부: 나사형, Tri-Clamp

    • 온도: -40 ~ +105°C (-40 ~ +221°F)

    • 압력: 0.7 ~ 4bar (10 ~ 58psi)

    • 최대 측정 범위: 액체에서 10m (33ft), 고체에서 5m (16ft)

    • 불감대: 0.3m (1ft)

    • 국제 방폭 인증,...

Details

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, 300m in-between sensor and transmitter

  • Supply / Communication

    4-wire (HART, Profibus DP)

  • Accuracy

    +/- 2mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 105 °C
    (-40 °F ... 221 °F)

  • Process temperature

    -40 °C ... 105 °C
    (-40 °F ... 221 °F)
    30 min: 135 °C / 275 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 4 bar abs
    (10 psi ... 58 psi)

  • Main wetted parts

    316L (fully welded IP68 / NEMA 6P)

  • Process connection

    G / NPT 1", DN80 / 100, ASME 3" / 4"

  • Process connection hygienic

    Tri-Clamp ISO2852, DN80 (3 1/2"), DN100 (4")

  • Blocking distance

    0.3 m (1 ft)

  • Max. measurement distance

    5 m (16 ft)

  • Communication

    Transmitter:
    4 ... 20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Design approvals

    EN 10204-3.1

  • Options

    Second 4...20 mA output

  • Components

    Transmitter:
    FMU90

  • 측정 원리

    Ultrasonic

  • Characteristic / Application

    Separated version with field housing or top hat rail housing for control cabinet instrumentation, 300 m in-between sensor and transmitter

  • Specialities

  • Supply / Communication

    4-wire (HART, Profibus DP)

  • Accuracy

    +/- 2 mm + 0.17% of measured distance

  • Ambient temperature

    -40 °C ... 105 °C
    (-40 °F ... 221 °F)

  • Process temperature

    -40 °C ... 105 °C

    (-40 °F ... 221 °F)

    CIP: 30 min: 135 °C

    (30 min: 275 °F)

  • Process pressure absolute / max. overpressure limit

    0.7 bar ... 4 bar abs
    (10 psi ... 58 psi)

  • Main wetted parts

    316L (fully welded IP68 / NEMA 6P)

  • Process connection

    G / NPT 1", DN80 / 100, ASME 3" / 4"

  • Process connection hygienic

    Tri-Clamp ISO2852, DN80 3 1/2", DN100 4"

  • Blocking distance

    0.3 m (1 ft)

  • Application

  • Max. measurement distance

  • Communication

    Transmitter:
    4 ... 20 mA HART
    Profibus DP

  • Certificates / Approvals

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Design approvals

    EN 10204-3.1

  • Hygienic approvals

    3A

  • Options

  • Components

    Transmitter:
    FMU90, FMU95

  • Application limits
