방사선식 인터페이스 측정

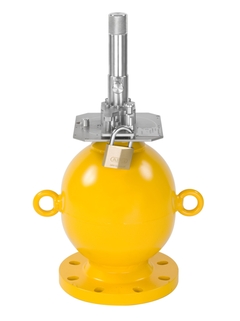

Source Container FQG63

Source Container FQG63 ©Endress+Hauser

방사선식 측정 원리

방사선식 인터페이스 측정

유연한 확장부가 탑재된 가벼운 방사선원 컨테이너

FQG63 선원 컨테이너는 방사선 레벨, 밀도 및 인터페이스 측정 중에 방사성 선원을 유지합니다. 방사선원 컨테이너가 꺼져 있는 동안에는 모든 방향에서 방사선이 감쇠되기 때문에 최고 수준의 인체 안전성과 측정 신뢰성이 보장됩니다. 방사선원이 켜지고 프로세스 탱크로 내려오면 모든 방향으로 방사선을 방출합니다.

  • 장점

    • 최고의 안전 등급(DIN 25426/ISO 2919, 일반적으로 C66646)

    • 최적의 스크리닝을 제공하는 경량 컨테이너와 거의 구형에 가까운 디자인으로 신뢰할 수 있는 측정 보장

    • 최대 30m (98ft)의 유연한 설치 길이

    • 수동 작동 및 스위칭 위치를 고정하기 위한 자물쇠, 실린더 잠금 장치 또는 잠금 볼트

    • 스위치 상태를 쉽게 확인 가능

    • 설치가 간편한 컴팩트한 계기; 기존의 용기 플랜지를 위한 어댑터 및 센터링 플랜지

  • 적용 분야

    밀도 및 인터페이스 측정 중에 방사성 선원을 유지하도록 설계.

    • OFF 위치: 방사성 선원이 방사선원 컨테이너에 위치해 방사선 차단

    • ON 위치: 방사성 선원이 프로세스 용기 안의 보호 배관에 위치해 유연하게 확장 가능

    • 방사능: 137Cs ~ 185.0GBq (5000mCi), 60Co ~ 3.7GBq (100mCi)

    • 온도: -52 ~ +400°C (-62 ~ +752°F)

    • 압력: 무제한(프로세스 외부 설치이므로 무관)

Details

  • 측정 원리

    Radiometric

  • Characteristic / Application

    Source container with flexible extension element to position the source inside the process vessel (diptube)

    Approximately 87kg

    Adapter flange: 10kg

  • Specialities

    Control area calculation with Applicator

  • Ambient temperature

    -52 °C...+200 °C
    (-61 °F...+392 °F)

  • Process temperature

    max. 400°C (752°F)

  • Process pressure absolute / max. overpressure limit

    Any (diptube)

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact

  • 측정 원리

    Radiometric Limit

  • Characteristic / Application

    Source container with flexible extension element to position the source inside the process vessel (diptube)

    Approximately 87kg

    Adapter flange: 10kg

  • Specialities

    Control area calculation with Applicator

  • Ambient temperature

    -52 °C...+200 °C
    (-61 °F...+392 °F)

  • Process temperature

    max. 400°C (752°F) (diptube)

  • Process pressure absolute / max. overpressure limit

    Any (diptube)

  • Main wetted parts

    Non- contact

  • Process connection

    Non- contact

  • 측정 원리

    Radiometric Density

  • Characteristic / Application

    Source container with flexible extension element to position the source inside the process vessel (diptube)

    Approximately 87 kg

    Adapter flange: 10 kg

  • Ambient temperature

    -52 °C...+200 °C
    (-61 °F...+392 °F)

  • Process temperature

    max. 400°C (752°F) (diptube)

  • Process pressure absolute

    Any

  • Wetted parts

    Non-contact

  • Hygienic

    Non-contact

  • Specialities

    Control area calculation with Applicator

  • 측정 원리

    Radiometric Limit

  • Characteristic / Application

    Source container with flexible extension element to position the source inside the process vessel (diptube)

    Approximately 87kg

    Adapter flange: 10kg

  • Specialities

    Control area calculation with Applicator

  • Ambient temperature

    -52 °C...+200 °C
    (-61 °F...+392 °F)

  • Process temperature

    max. 400°C (752°F)
    (diptube)

  • Process pressure absolute / max. overpressure limit

    Any (diptube)

  • Main wetted parts

    Non- contact

  • Process connection

    Non- contact

  • Process connection hygienic

    Non- contact

  • 측정 원리

    Radiometric

  • Characteristic / Application

    Source container with flexible extension element to position the source inside the process vessel (diptube)

    Approximately 87kg

    Adapter flange: 10kg

  • Specialities

    With flexible extension element

  • Ambient temperature

    -52 °C...+200 °C
    (-61 °F...+392 °F)

  • Process temperature

    max. 400°C (752°F)

  • Process pressure absolute / max. overpressure limit

    Any (diptube)

  • Main wetted parts

    Non-contact

  • Process connection

    Non-contact
