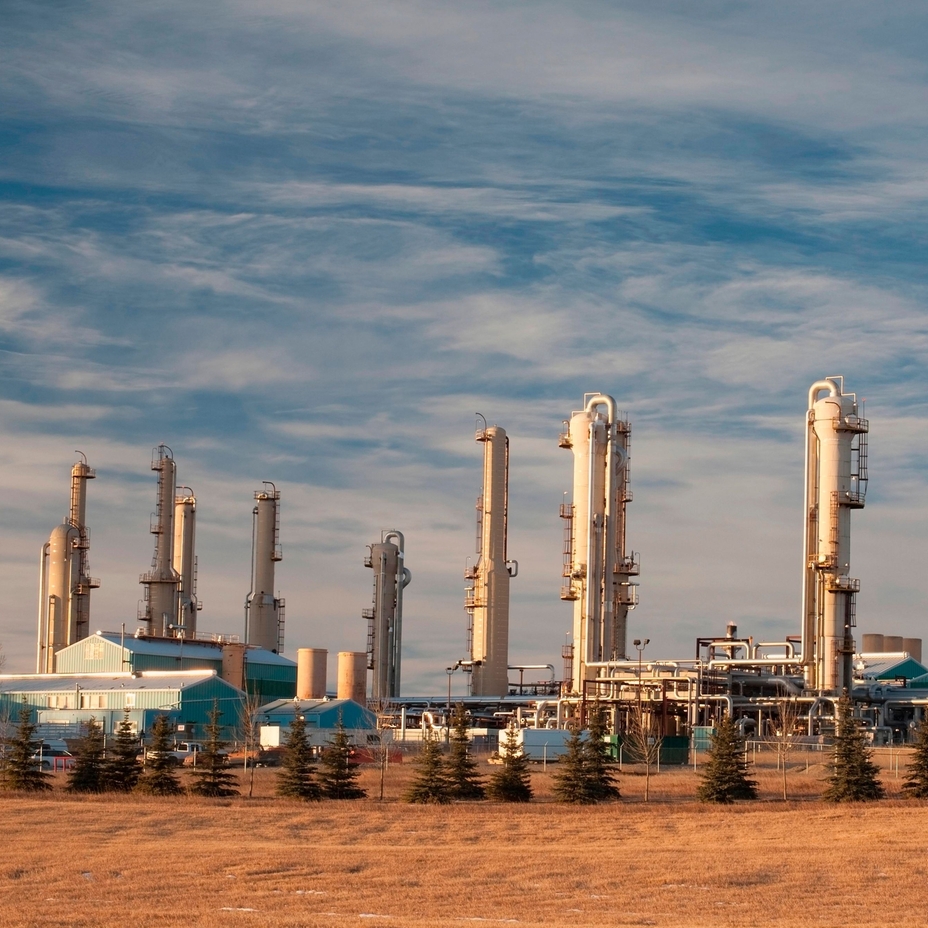

캐나다 앨버타주 NGP

가스 처리 프로세스를 위한 솔루션

천연가스 처리 플랜트를 위한 품질 분석 측정 솔루션

전 세계에서 세 번째로 많이 사용하는 에너지원인 천연가스는 오늘날 산업계에서 이미 중요한 역할을 담당하고 있습니다. 미래의 글로벌 에너지 수요가 주로 화석 연료에 의해 충족되는 추세가 계속될 것으로 예상되는 가운데, 에너지 조성에서 천연가스의 중요성은 점점 커질 것으로 보입니다. 천연가스 처리 플랜트는 여러 처리 단계를 거쳐 산성 가스와 기타 불순물을 제거합니다. 그렇다면 천연가스에 함유된 H2O, H2S,및 CO2는 어떻게 모니터링할까요?

2/3

전 세계 천연가스 생산량 중 주요 9개국에서 생산되는 비중

이 9개국은 미국, 러시아, 이란, 캐나다, 카타르, 노르웨이, 중국, 사우디아라비아, 알제리입니다. 또한 전 세계 천연가스 생산의 약 40%는 미국과 러시아에서 발생하고 있습니다.

NGP Molecular Sieve Dehydration image

천연가스를 위한 레이저 기반 분석기

엔드레스하우저의 관계사인 SpectraSensors의 TDLAS(가변 다이오드 레이저 흡수 분광) 분석기는 천연가스 스트림에서 ppm 미만 수준부터 백분율 수준에 이르는 불순물을 실시간으로 측정합니다. 혁신적인 분석기 설계로 천연가스와 천연가스 액체(NGL)에 함유된 H2O, H2S,및 CO2의 모니터링에서 다른 기술에 비해 압도적인 성능을 보여줍니다.

  • SpectraSensors : 분석기의 탁월한 응답 속도

  • 천연가스의 분석물을 선별적으로 측정하는 레이저 분광 측정 기술

  • 현장 교정/재교정 불필요

  • 열악한 환경(해양, 열대/냉대 기후)에서도 문제 없이 작동하도록 설계

  • 낮은 운영 비용 - 소모 부품 불필요

핵심 측정 포인트를 확인하세요

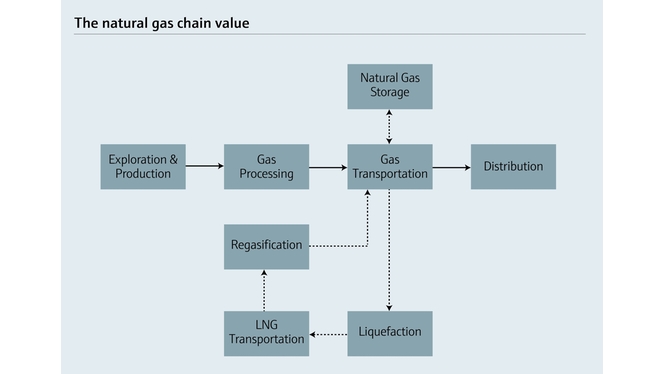

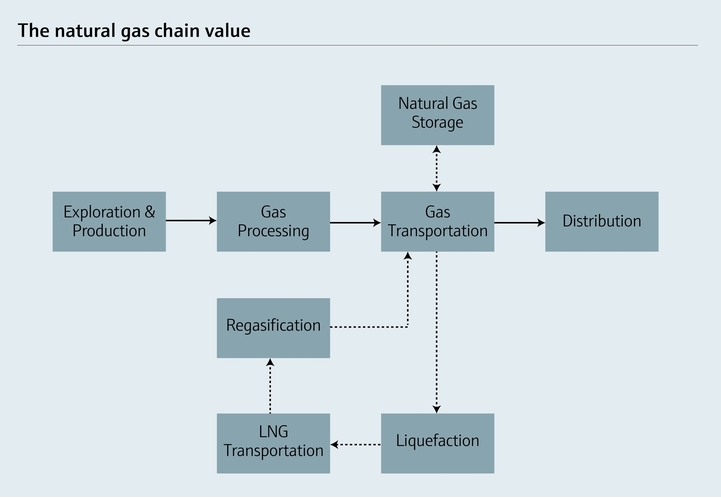

  • 천연 가스 가치 사슬 ©Endress+Hauser

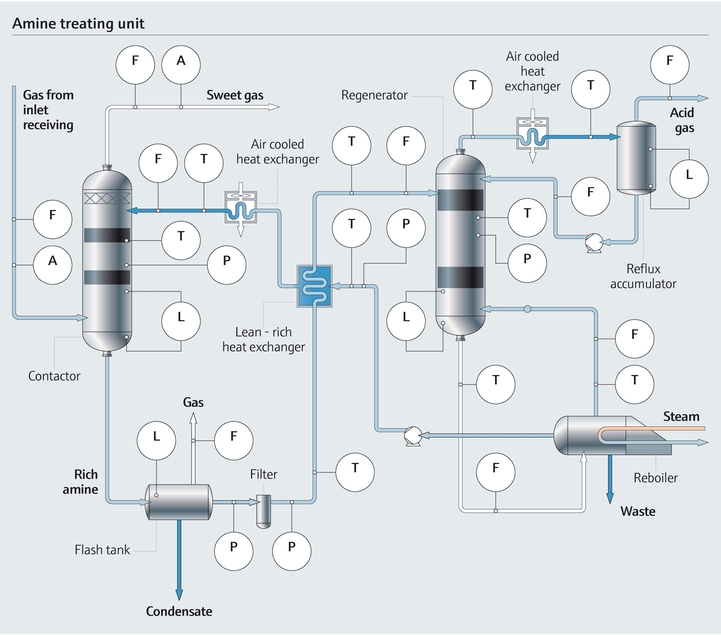

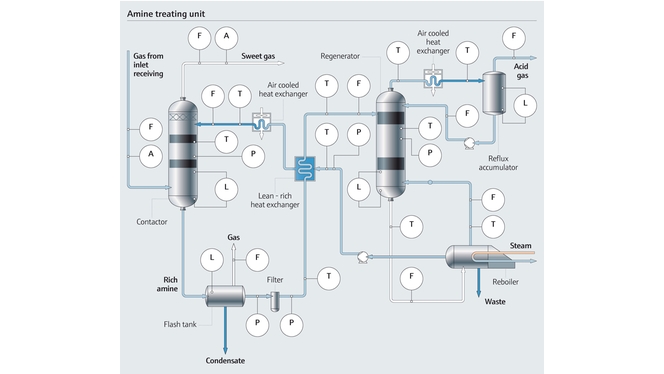

  • 가스 프로세스 산업내의 아민 처리 ©Endress+Hauser

가스 처리 어플리케이션

천연가스 처리

원천연가스는 메탄(CH4), 탄화수소 응축물(천연가스 액체 – NGL) 및 물과 황화수소(H2S), 이산화탄소(CO2) 등의 오염 물질로 구성된 복잡한 혼합물입니다. 천연가스의 조성은 천연가스를 추출하는 곳의 지질학적 형성 환경에 따라 달라집니다. 메탄을 다른 탄화수소, 물 및 오염 물질로부터 분리하는 과정을 효율적으로 제어하는 신뢰할 수 있는 솔루션은 천연가스 처리에서 필수적입니다.

천연가스 처리

아민 처리 및 가스 스위트닝 프로세스

서로 다른 형성 환경에서 추출한 원천연가스는 산성 가스(H2S 및 CO2)의 함유량이 서로 상이합니다. 가스 스위트닝 프로세스는 사워 가스에서 산성 가스를 제거하고, 아민 처리는 H2S 및 CO2를 정제하는 데 사용됩니다. 사워 가스는 화학 반응과 흡착을 통해 H2S와 CO2를 제거하는 아민 수용액과 접촉합니다. 엔드레스하우저는 아민 처리 장치의 입구와 출구에서 산성 가스 농도를 측정해 성능을 최적화하는 솔루션을 제공합니다.

아민 처리

분자체 탈수

아민 처리 장치에서 배출되는 스위트 천연가스는 수증기로 포화됩니다. 습식 가스를 녹아웃드럼을 통해 통과시킨 후 압축과 냉각 과정을 거쳐 일부 물을 제거할 수 있습니다. 그런 다음 분자체 탈수를 이용해 NGL 회수 장치의 극저온 프로세스와 LNG 생산에 필요한 초저 H2O 농도(< 0.1 ppm)에 도달합니다. 엔드레스하우저의 분석기는 분자체 층에서 파과를 검출해 이 작업을 지원합니다.

  • ppm 미만 수준에서 H2O를 측정하는 특허받은 차등화된 분광 측정 기술

  • 천연가스에 함유된 H2O를 선별적으로 정확하게 측정하는 레이저 기반 측정 기술

  • 자동 분석기 검사를 지원하는 통합 투과 튜브

  • 어플리케이션 정보: 분자체 건조 탱크 출구에서 H2O 측정

분자체 탈수

포트폴리오를 확인해보십시오!

장점

엔드레스하우저는 경험 많고 숙련된 가스 분석 전문 인력을 통해 고객이 프로세스 가용성, 효율성 및 안전성을 향상시키도록 도와드립니다. 엔드레스하우저의 제품은 천연가스 생산, 운송, 저장, 물류, 가스 처리, 정제, 석유화학 및 스페셜티/벌크 가스 생산에서 광범위하게 사용되고 있습니다.

+20%

TDLAS를 사용하여 분자체 층 재생 간에 얻을 수 있는 사이클 시간 연장 효과

40만달러

분자체를 다시 적재하기 위한 2일간의 가동 중단을 방지하는 데 따른 비용 절감 효과
