전자식 차압계
Deltabar FMD71

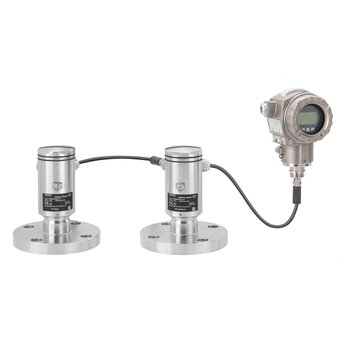

Deltabar FMD71 stainless steel housing ©Endress+Hauser
Deltabar FMD71 aluminum housing ©Endress+Hauser
Deltabar FMD71 aluminum housing ©Endress+Hauser

Pressure measuring principle

The new electronic dp system

세라믹 센서 모듈 2개와 트랜스미터 1개로 구성된 전자식 차압 시스템

전자식 차압계 Deltabar FMD71은 가압된 탱크 또는 증류탑/증발기 내 액체의 압력 또는 레벨, 체적 또는 질량 측정에 사용되는 차압 시스템입니다. 고압 센서(HP)는 정수압을 측정합니다. 저압 센서(LP)는 수두압을 측정합니다. 이 두 디지털 값을 사용해 트랜스미터에서 레벨을 계산합니다. 전자식 차압 시스템은 기존의 차압 측정에서 발생하는 문제를 방지합니다.

  • 장점

    • 기존의 차압 측정에서 발생하는 문제를 방지해 프로세스 가용성과 신뢰성이 향상됨

    • 과부하에 강한 고순도 세라믹 센서 (99.9% Al2O3)

    • 새로운 전자식 차압 시스템 구조와 설계로 안전 위험 최소화

    • 설치 시간, 유지보수, 가동 중단 및 예비 부품 요건이 감소해 총 운영 비용이 최소화됨

    • 다변수 레벨 측정: HART 기반 차압, 수두압 및 센서 온도를 하나의 시스템에서 처리

    • HART 기반 진단을 통해 전체 시스템 상태를 지속적으로 표시

    • 재현성과 장기 안정성이 우수함

  • 적용 분야

    가압 탱크 및 증류탑/증발기에서 액체의 차압, 레벨, 체적 또는 질량 측정.

    • 프로세스 연결부: 나사, 플랜지 및 위생 연결부

    • 프로세스 온도: -40 ~ +150°C (-40 ~ +302°F)

    • 측정 범위: 100mbar ~ +40bar (6 ~ 600psi)

    • 정확성: 센서 1대 최대 ±0.05%, 시스템 최대 ±0.07%

    • 국제 방폭 인증, 위생 승인

Details

  • 측정 원리

    Differential pressure

  • Characteristic / Application

    Electronic differential pressure transmitter with ceramic sensor (Ceraphire) for level, volume or mass measurement in liquids.

  • Supply / Communication

    4...20 mA HART:

    12...45V DC

    Exia: 12...30V DC

  • Accuracy

    0.075% of individual sensor,

    "PLATINUM" 0.05% of individual sensor

  • Long term stability

    0.05% of URL/year of individual sensor

  • Ambient temperature

    –40...+80°C

    (–40...+176°F)

  • Process temperature

    –25...+150°C

    (–13...+302°F)

  • Process pressure absolute / max. overpressure limit

    60 bar (900 psi)

  • Pressure measuring range

    100mbar...40bar
    (1.5psi...600psi)

  • Process connection

    Threads
    Flanges (DIN, ASME, JIS)

  • Process connection hygienic

    DIN11851

    DIN11864-1

    Tri-Clamp

    DRD

    Varivent

  • Communication

    4...20 mA HART

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, INMETRO

  • Design approvals

    NACE MR0175

    EN10204-3.1

  • Hygienic approvals

    FDA

    3A

  • Options

    4-line digital display

    SS- or Aluminium housing

  • Application limits

    Use Software Applicator Sizing Electronic DP

  • 측정 원리

    Differential pressure

  • Characteristic

    Electronic differential pressure transmitter with ceramic sensor (Ceraphire) for level, volume or mass measurement in liquids.

  • Supply voltage

    4...20 mA HART:

    12...45V DC (Non Ex)

    Ex ia: 12...30V DC

  • Reference Accuracy

    0.075% of individual sensor,

    "PLATINUM" 0.05% of individual sensor

  • Long term stability

    0.05% of URL/year of individual sensor

  • Process temperature

    –25...+150°C

    (–13...+302°F)

  • Ambient temperature

    –40...+80°C

    (–40...+176°F)

  • Measuring cell

    100 mbar...40 bar
    (1.5 psi...600 psi)

  • Vacuum resistance

    0 mbar

  • Max. Turn down

    100 : 1

  • Max. overpressure limit

    60 bar (900 psi)

  • Process connection

    Threads
    Flansch (DIN, ASME, JIS)

  • Process connection hygienic

    DIN11851

    DIN11864-1

    Tri-Clamp

    DRD

    Varivent

  • Material process membrane

    Ceramic

    316L, AlloyC

  • Material gasket

    Viton, Kalrez, EPDM, NBR, Silicone

  • Fill fluid

    Silicone Oil

  • Material housing

    Die-cast aluminum

    Stainless steel

  • Communication

    4...20 mA HART

  • Certificates / Approvals

    ATEX, FM, CSA, IECEx, NEPSI, INMETRO

  • Design approvals

    NACE MR0175,

    EN10204-3.1,

  • Hygienic approvals

    EHEDG,

    3A
