초음파 유량계

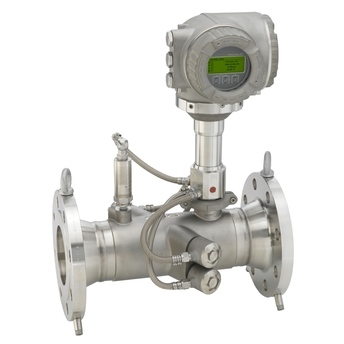

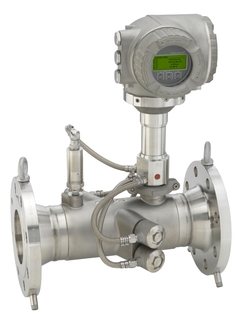

Proline Prosonic Flow G 300

초음파 유량계
Proline Prosonic Flow G 300 ©Endress+Hauser

Proline Prosonic Flow G 300는 정유&가스 및 화학 산업의 천연 또는 프로세스 가스에 대해 정확한 측정값을 제공합니다.

Prosonic Flow G의 3D QR 코드를 스캔해 보다 자세한 내용을 확인해보세요.

Prosonic Flow G의 3D QR code ©Endress+Hauser

Prosonic Flow G의 3D QR 코드

초음파 유량계의 측정 원리

콤팩트하고, 쉽게 접근가능한 트랜스미터를 탑재한 견고하게 설계된 초음파 유량계

광범위한 가스 어플리케이션에서 Prosonic Flow G는 습식 가스 뿐만 아니라 가스의 구성이 변화되는 환경 하에서도 안정적인 유량 측정값을 제공합니다. 콤팩트한 트랜스미터는 유량계의 작동 및 시스템 통합 측면에서 높은 유연성을 제공하는데, 한쪽에서의 액세스, 원격 디스플레이 또는 향상된 연결 옵션과 같은 기능을 사용할 수 있습니다. 뿐만 아니라, ‘하트비트 기술(Heartbeat Technology)’을 통해 프로세스의 안정성을 보장하고 각종 규제를 준수합니다.

빠른 선택

제안된 옵션 중에서 선택하십시오.
  • <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • <%feature%>
      <%label%>
    • 더 많은 옵션을 찾고 계십니까? 계속하려면 개별 사양 구성 을 사용하십시오.
  • Process Connection
  • <%message%>

또는

개별 사양 구성

가능한 모든 옵션에서 선택을 계속하십시오.
  • 장점

    • 어플레이케이션에 따라 다양한 사양 구성이 가능한 유량계 – 까다로운 측정 과제를 수행하기 위해 사용자가 지정한 가스 혼합물에 최적화

    • 신뢰할 수 있는 습식 가스 측정값 – 응축수에 민감하지 않도록 설계된 센서 디자인

    • 고성능 프로세스 제어 – 실시간 압력 및 온도 보상 값

    • 효율적인 솔루션 – 다변수, 압력 손실 없음

    • 프로세스 및 진단 정보에 대한 완전한 액세스 – 자유롭게 결합 가능한 입출력 시스템

    • 복잡성과 다양성 감소 - 자유롭게 결합 가능한 입출력 구성

    • 통합된 검증 시스템 - 하트비트 기술

  • 적용 분야

    • 초음파 유량계의 측정 원리는 가스 조성에 영향을 받지 않습니다.

    • 정유&가스 및 화학 산업의 천연 또는 프로세스 가스에 대한 정확한 측정

    계기 속성:

    • 직접 측정: 유량, 압력 & 온도

    • 가스와 접촉되는 부품 재질: 티타늄/316L

    • 최대 측정 정확도: 0.5%

    • 최대 3개의 I/O를 탑재한 원격 버전

    • WLAN 액세스 및 터치 제어 기능을 탑재한 백라이트 디스플레이

    • 원격 디스플레이 가능


    PCNE (Processing & Control News...

특징 및 사양

뒤로

Details

  • 측정 원리

    Ultrasonic flow

  • Product headline

    Highly robust gas specialist for fluctuating process conditions with compact, easily accessible transmitter. Flexible device with user-definable gas mixtures for demanding measuring tasks. Accurate measurement of natural and process gas in the chemical as well as oil and gas industries.

  • Sensor features

    Maximum reliability even with humid or wet gas – sensor design insensitive to condensate. Highperformance process control – real-time pressure- and temperature-compensated values. Efficient solution – multivariable, no pressure loss. Direct measurement: flow, pressure & temperature. Wetted parts: titanium / 316L.

  • Transmitter features

    Full access to process and diagnostic information – numerous, freely combinable I/Os. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.

  • Nominal diameter range

    DN 25 to 300 (½ to 12")

  • Wetted materials

    Measuring tube: 1.4408/1.4409 (CF3M)
    Transducer: 1.4404 (316, 316L), Titan Grade 2

  • Measured variables

    Volume flow, corrected volume flow, mass flow, flow velocity, sound velocity, temperature, pressure, energy flow

  • Max. measurement error

    Volume flow (standard):
    ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
    ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
    Volume flow (option):
    ‐ ±0.5 % o.r. for 3 to 40 m/s (3.28 to 131.23 ft/s)
    ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 3.28 ft/s)
    Mass flow (standard):
    ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
    ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
    Mass flow (option):
    ‐ ±1.0 % o.r. for 3 to 40 m/s (3.28 to 131.23 ft/s)
    ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 3.28 ft/s)

  • Measuring range

    Gas: 0.3 m/s to 40 m/s

  • Max. process pressure

    0.7 to 101 bar a (10.15 to 1464.88 psi a)

  • Medium temperature range

    -50 to 150 °C (-58 to +302°F)
    -50 to 100 °C (-58 to +212°F) with integrated pressure cell

  • Ambient temperature range

    -40 to 60 °C(-40 to +140 °F)
    Optional: -50 to 60 °C(-58 to +140 °F)

  • Sensor housing material

    Stainless Steel, 1.4408/1.4409 (CF3M)

  • Transmitter housing material

    AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L

  • Degree of protection

    Compact version: IP66/67, type 4X enclosure.
    External WLAN antenna: IP67

  • Display/Operation

    4-line backlit display with touch control (operation from outside)

    Configuration via local display and operating tools possible

    Remote display available

  • Outputs

    3 outputs:
    4-20 mA HART (active/passive)
    4-20 mA (active/passive)
    Pulse/frequency/switch output (active/passive)
    Double pulse output (active/passive)
    Relay output

  • Inputs

    Status input

    4-20 mA input

  • Digital communication

    HART, Modbus RS485

  • Power supply

    DC 24 V

    AC 100 to 230 V

    AC 100 to 230 V / DC 24 V (non-hazardous area)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus

  • Product safety

    CE, RCM-tick

  • Functional safety

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)

    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)

  • Pressure approvals and certificates

    PED, CRN

  • Material certificates

    3.1 material

    NACE MR0175/MR0103
